M8板后安装孔型插座 PCB式 螺牙M12x1
| 产品名称 | 螺牙 | 结构 | 芯数 | 产品型号 | 3D下载 | 2D下载 |
| M8板后安装孔型插座-3A芯 | M12x1 | 插板式(PCB) | 3A | M8-S3A-GPF M12 |
| |
| M8板后安装孔型插座-4A芯 | M12x1 | 插板式(PCB) | 4A | M8-S4A-GPF M12 |
| |
| M8板后安装孔型插座-4D芯 | M12x1 | 插板式(PCB) | 4D | M8-S4D-GPF M12 |
| |
| M8板后安装孔型插座-5B芯 | M12x1 | 插板式(PCB) | 5B | M8-S5B-GPF M12 |
| |
| M8板后安装孔型插座-6A芯 | M12x1 | 插板式(PCB) | 6A | M8-S6A-GPF M12 |
| |
| M8板后安装孔型插座-8A芯 | M12x1 | 插板式(PCB) | 8A | M8-S8A-GPF M12 |
|
机械参数
| 壳体材料： | 黄铜镀镍/锌合金度镍 |
| 胶芯材料： | PA66 |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 黄铜/磷铜镀金 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-104 |

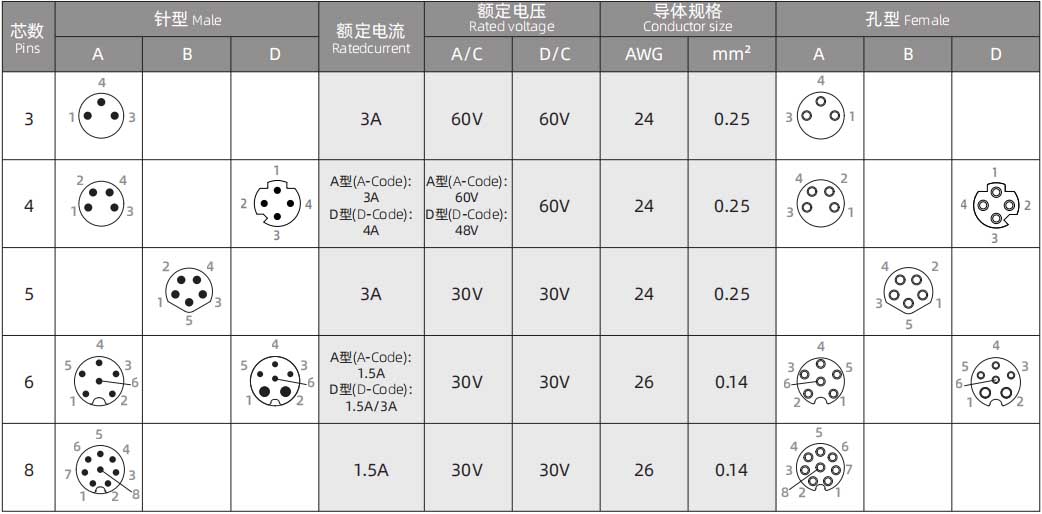

电气参数
| 产品名称 | 螺牙 | 结构 | 芯数 | 产品型号 | 3D下载 | 2D下载 |
| M8板后安装孔型插座-3A芯 | M12x1 | 插板式(PCB) | 3A | M8-S3A-GPF M12 |
| |
| M8板后安装孔型插座-4A芯 | M12x1 | 插板式(PCB) | 4A | M8-S4A-GPF M12 |
| |
| M8板后安装孔型插座-4D芯 | M12x1 | 插板式(PCB) | 4D | M8-S4D-GPF M12 |
| |
| M8板后安装孔型插座-5B芯 | M12x1 | 插板式(PCB) | 5B | M8-S5B-GPF M12 |
| |
| M8板后安装孔型插座-6A芯 | M12x1 | 插板式(PCB) | 6A | M8-S6A-GPF M12 |
| |
| M8板后安装孔型插座-8A芯 | M12x1 | 插板式(PCB) | 8A | M8-S8A-GPF M12 |
|
| 产品目录 | CAZN正成-欧标产品选型手册 |
| EMC认证 | 查看 |
| RoHS报告 | 查看 |
| 正成连接器欧标系列-EMC证书 | 查看 |

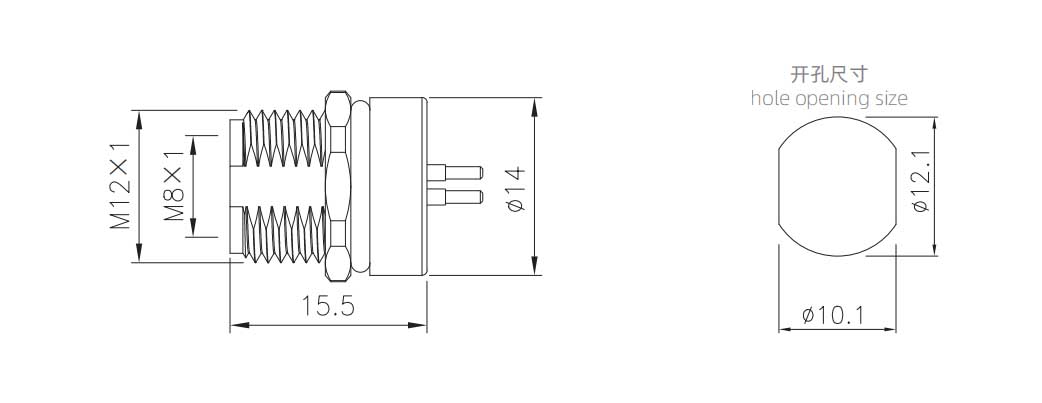

尺寸图

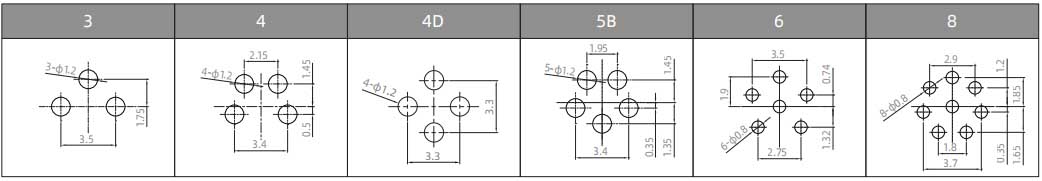

PCB芯位图
