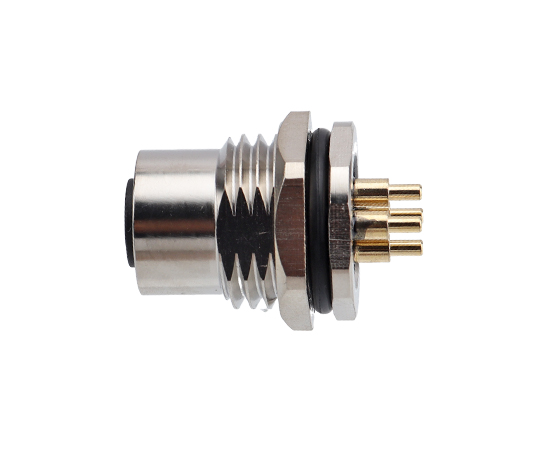

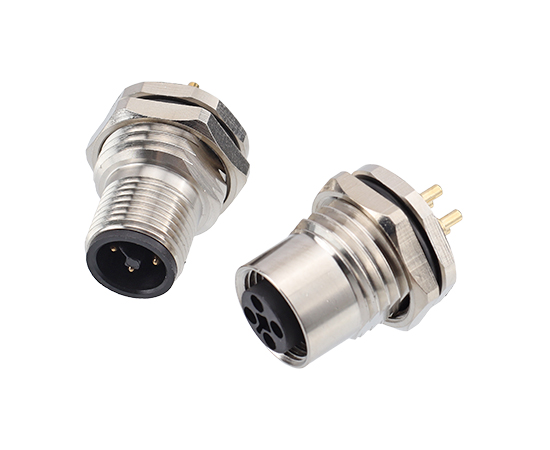

M12板后安装孔型插座 PCB式 电源型
| 产品名称 | 开孔尺寸-M16 | 3D下载 | 2D下载 |
| M12板后安装孔型插座 电源型 2S 插板式 螺牙M16*1.5 | M12-S2S-GWFM16 | ||
| M12板后安装孔型插座 电源型 2PS 插板式 螺牙M16*1.5 | M12-S2PS-GWFM16 | ||
| M12板后安装孔型插座 电源型 3PS 插板式 螺牙M16*1.5 | M12-S2PS-GWFM16 | ||
| M12板后安装孔型插座 电源型 2T 插板式 螺牙M16*1.5 | M12-S2T-GWFM16 | ||
| M12板后安装孔型插座 电源型 2PT 插板式 螺牙M16*1.5 | M12-S2PT-GWFM16 | ||
| M12板后安装孔型插座 电源型 3PT 插板式 螺牙M16*1.5 | M12-S2PT-GWFM16 | ||
| M12板后安装孔型插座 电源型 2K 插板式 螺牙M16*1.5 | M12-S2K-GWFM16 | ||
| M12板后安装孔型插座 电源型 2PK 插板式 螺牙M16*1.5 | M12-S2PK-GWFM16 | ||
| M12板后安装孔型插座 电源型 3PK 插板式 螺牙M16*1.5 | M12-S3PK-GWFM16 | ||
| M12板后安装孔型插座 电源型 4PK 插板式 螺牙M16*1.5 | M12-S4PK-GWFM16 | ||
| M12板后安装孔型插座 电源型 2L 插板式 螺牙M16*1.5 | M12-S2L-GWFM16 | ||
| M12板后安装孔型插座 电源型 2FL 插板式 螺牙M16*1.5 | M12-S2FL-GWFM16 | ||
| M12板后安装孔型插座 电源型 3L 插板式 螺牙M16*1.5 | M12-S3L-GWFM16 | ||
| M12板后安装孔型插座 电源型 3FL 插板式 螺牙M16*1.5 | M12-S3FL-GWFM16 | ||
| M12板后安装孔型插座 电源型 4L 插板式 螺牙M16*1.5 | M12-S4L-GWFM16 | ||
| M12板后安装孔型插座 电源型 4FL 插板式 螺牙M16*1.5 | M12-S4FL-GWFM16 |
机械参数
| 壳体材料： | 黄铜镀镍/锌合金度镍/PA+GF |
| 胶芯材料： | PA+GF/TPU |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 磷铜镀金/黄铜 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-101 |
电气参数
| 产品名称 | 开孔尺寸-M16 | 3D下载 | 2D下载 |
| M12板后安装孔型插座 电源型 2S 插板式 螺牙M16*1.5 | M12-S2S-GWFM16 | ||
| M12板后安装孔型插座 电源型 2PS 插板式 螺牙M16*1.5 | M12-S2PS-GWFM16 | ||
| M12板后安装孔型插座 电源型 3PS 插板式 螺牙M16*1.5 | M12-S2PS-GWFM16 | ||
| M12板后安装孔型插座 电源型 2T 插板式 螺牙M16*1.5 | M12-S2T-GWFM16 | ||
| M12板后安装孔型插座 电源型 2PT 插板式 螺牙M16*1.5 | M12-S2PT-GWFM16 | ||
| M12板后安装孔型插座 电源型 3PT 插板式 螺牙M16*1.5 | M12-S2PT-GWFM16 | ||
| M12板后安装孔型插座 电源型 2K 插板式 螺牙M16*1.5 | M12-S2K-GWFM16 | ||
| M12板后安装孔型插座 电源型 2PK 插板式 螺牙M16*1.5 | M12-S2PK-GWFM16 | ||
| M12板后安装孔型插座 电源型 3PK 插板式 螺牙M16*1.5 | M12-S3PK-GWFM16 | ||
| M12板后安装孔型插座 电源型 4PK 插板式 螺牙M16*1.5 | M12-S4PK-GWFM16 | ||
| M12板后安装孔型插座 电源型 2L 插板式 螺牙M16*1.5 | M12-S2L-GWFM16 | ||
| M12板后安装孔型插座 电源型 2FL 插板式 螺牙M16*1.5 | M12-S2FL-GWFM16 | ||
| M12板后安装孔型插座 电源型 3L 插板式 螺牙M16*1.5 | M12-S3L-GWFM16 | ||
| M12板后安装孔型插座 电源型 3FL 插板式 螺牙M16*1.5 | M12-S3FL-GWFM16 | ||
| M12板后安装孔型插座 电源型 4L 插板式 螺牙M16*1.5 | M12-S4L-GWFM16 | ||
| M12板后安装孔型插座 电源型 4FL 插板式 螺牙M16*1.5 | M12-S4FL-GWFM16 |

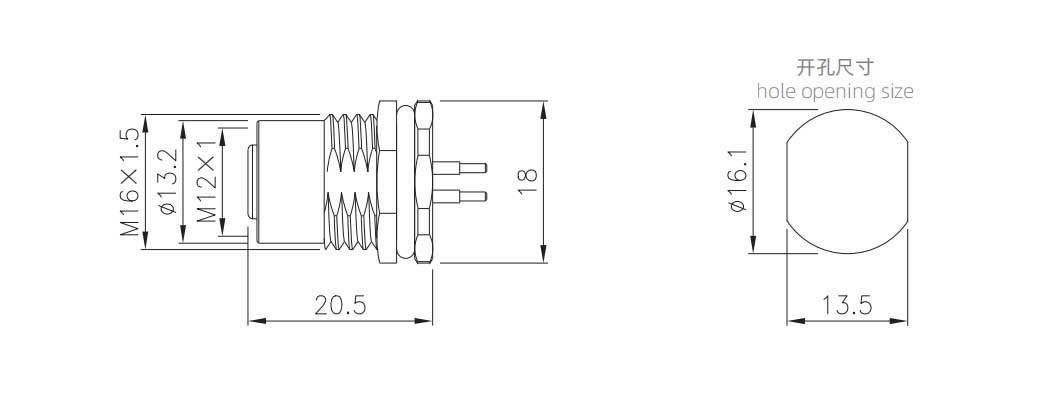

尺寸图
芯位图
