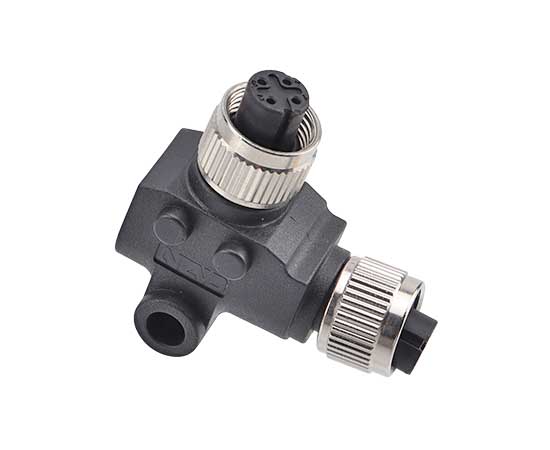

M12 L型转接器 SS型
| 产品名称 | 型号 | 3D下载 | 2D下载 |
| M12 L型转接器 SS型 | M12 - L - S 2A / S 2A | ||
| M12 L型转接器 SS型 | M12 - L - S 3A / S 3A | ||
| M12 L型转接器 SS型 | M12 - L - S 4A / S 4A | ||
| M12 L型转接器 SS型 | M12 - L - S 4D / S 4D | ||
| M12 L型转接器 SS型 | M12 - L - S 5A / S 5A | ||
| M12 L型转接器 SS型 | M12 - L - S 5B / S 5B | ||
| M12 L型转接器 SS型 | M12 - L - S 6A / S 6A | ||
| M12 L型转接器 SS型 | M12 - L - S 8A / S 8A |
机械参数
| 壳体材料： | 黄铜镀镍/锌合金度镍/PA+GF |
| 胶芯材料： | PA+GF/TPU |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 磷铜镀金/黄铜 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-101 |

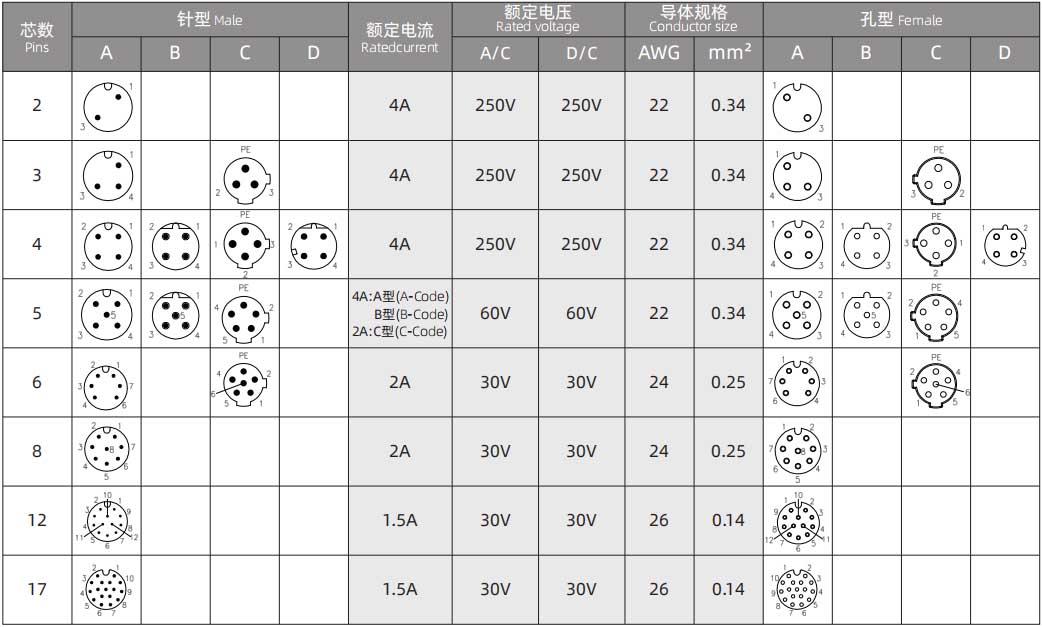

电气参数
| 产品名称 | 型号 | 3D下载 | 2D下载 |
| M12 L型转接器 SS型 | M12 - L - S 2A / S 2A | ||
| M12 L型转接器 SS型 | M12 - L - S 3A / S 3A | ||
| M12 L型转接器 SS型 | M12 - L - S 4A / S 4A | ||
| M12 L型转接器 SS型 | M12 - L - S 4D / S 4D | ||
| M12 L型转接器 SS型 | M12 - L - S 5A / S 5A | ||
| M12 L型转接器 SS型 | M12 - L - S 5B / S 5B | ||
| M12 L型转接器 SS型 | M12 - L - S 6A / S 6A | ||
| M12 L型转接器 SS型 | M12 - L - S 8A / S 8A |

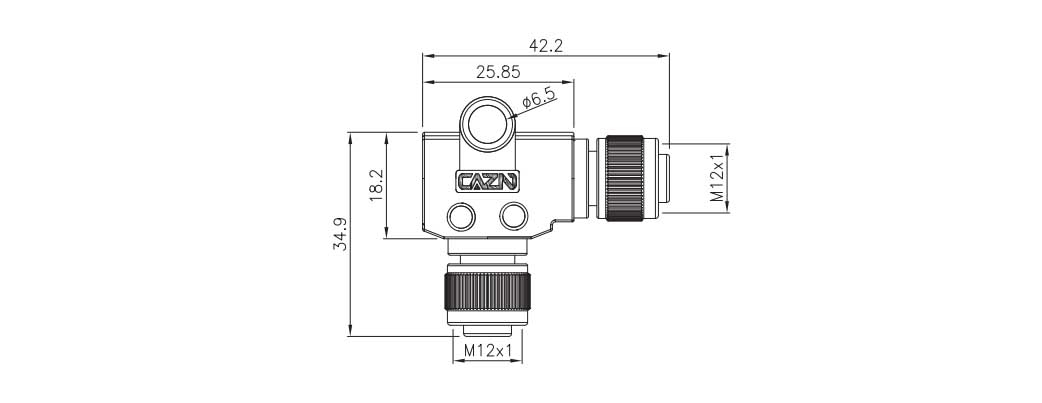

尺寸图

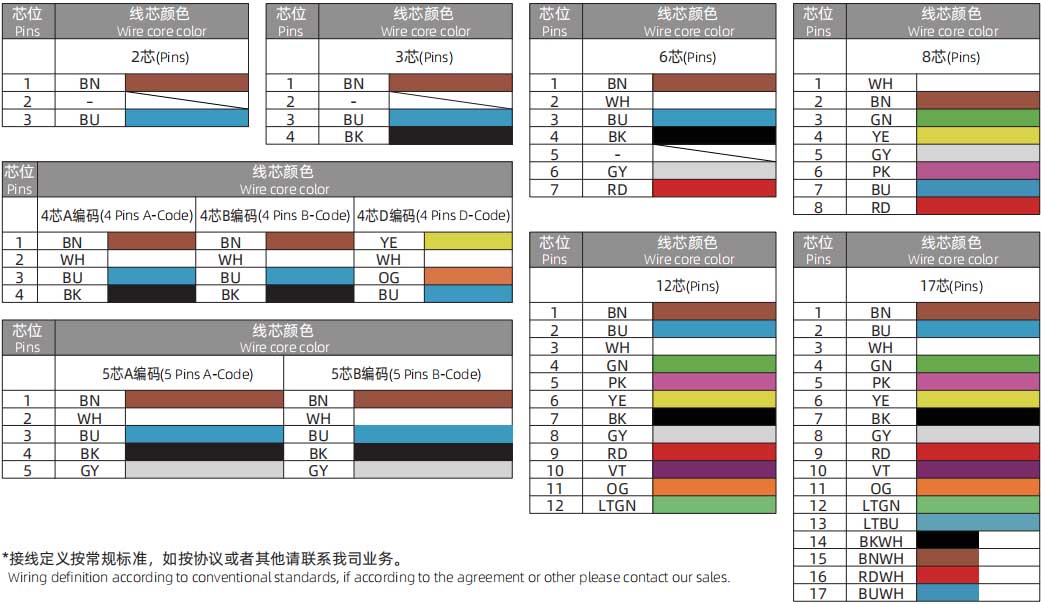

接线定义
