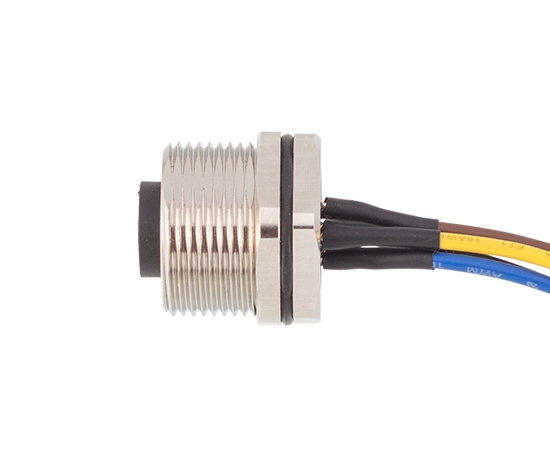

7/8板后安装孔型插座 焊线式(内置灌胶) 螺牙M26x1.5
| 产品名称 | 结构 | 产品型号 | 芯数 | 3D下载 | 2D下载 |
| 7/8板后安装孔型插座-螺牙M26x1.5-3芯 | 焊线式(内置灌胶) | 7/8-S3-GCF M26-NZGJ | 3 | ||
| 7/8板后安装孔型插座-螺牙M26x1.5-4芯 | 焊线式(内置灌胶) | 7/8-S4-GCF M26-NZGJ | 4 | ||
| 7/8板后安装孔型插座-螺牙M26x1.5-5芯 | 焊线式(内置灌胶) | 7/8-S5-GCF M26-NZGJ | 5 |
|
|
| 7/8板后安装孔型插座-螺牙M26x1.5-6芯 | 焊线式(内置灌胶) | 7/8-S6-GCF M26-NZGJ | 6 |
|
|
机械参数
| 壳体材料： | 黄铜镀镍/锌合金度镍/PA+GF |
| 胶芯材料： | PA+GF/TPU |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 黄铜/磷铜镀金 |
| 防护等级： | IP65/IP67 |
| 绝缘阻抗： | ≥100 mΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 执行标准： | IEC 61076-2-101 |

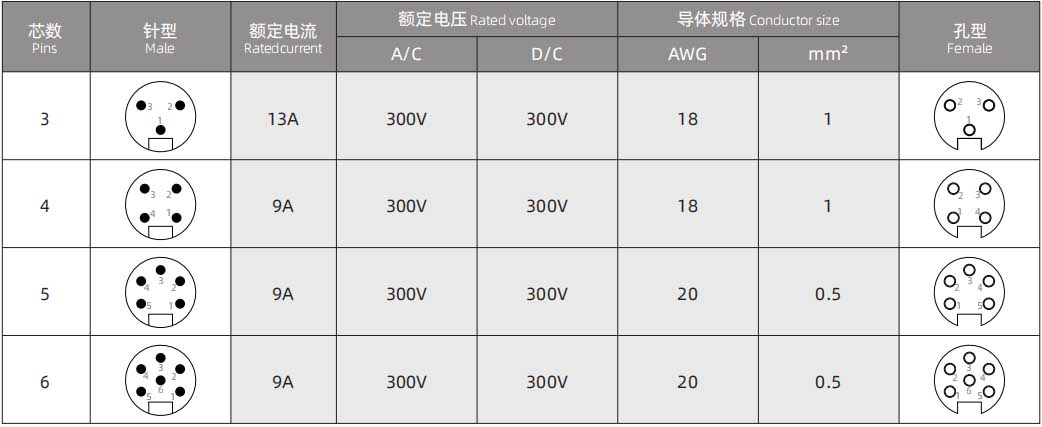

电气参数
| 产品名称 | 结构 | 产品型号 | 芯数 | 3D下载 | 2D下载 |
| 7/8板后安装孔型插座-螺牙M26x1.5-3芯 | 焊线式(内置灌胶) | 7/8-S3-GCF M26-NZGJ | 3 | ||
| 7/8板后安装孔型插座-螺牙M26x1.5-4芯 | 焊线式(内置灌胶) | 7/8-S4-GCF M26-NZGJ | 4 | ||
| 7/8板后安装孔型插座-螺牙M26x1.5-5芯 | 焊线式(内置灌胶) | 7/8-S5-GCF M26-NZGJ | 5 |
|
|
| 7/8板后安装孔型插座-螺牙M26x1.5-6芯 | 焊线式(内置灌胶) | 7/8-S6-GCF M26-NZGJ | 6 |
|
|
尺寸图
