螺纹式

您所在的位置：首页>产品中心>塑胶连接器>E13>螺纹式

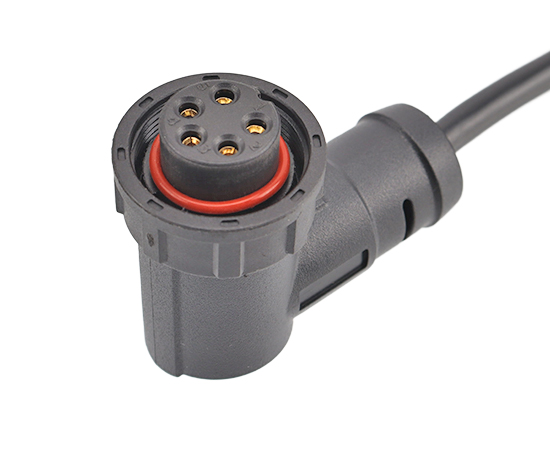

E13成型式孔型弯式插头(螺纹式)}

E13成型式孔型弯式插头(螺纹式)

塑胶防水连接器 E13系列，

结构类型：成型式弯式插头，

插针类型：孔型，

连接方式：螺纹式，

芯数：2,3,4,5,6,7,8,9,10,12,14,18pin ，

屏蔽：否，

认证：CE RoHS，

生成PDF资料

在线购物

产品名称	芯数	产品型号	3D下载	2D下载
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	2	E13T-S2-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	3	E13T-S3-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	4	E13T-S4-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	5	E13T-S5-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	6	E13T-S6-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	7	E13T-S7-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	8	E13T-S8-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	9	E13T-S9-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	10	E13T-S10-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	12	E13T-S12-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	14	E13T-S14-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	18	E13T-S18-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	2芯B型	E13T-S2B-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	3芯B型	E13T-S3B-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	4芯B型	E13T-S4B-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	8芯C型	E13T-S8C-MWD-xxPV

*如需要选择其他线材，请咨询客服

机械参数

外壳材料：	热塑性塑料PA66 阻燃等级：V-0
插针材料：	铜镀金
连接方式：	螺纹锁紧(T);卡扣锁紧(B)
接线方式：	焊接
插拔次数：	≥500次
绝缘电阻：	2000 mΩ
适用温度：	-40℃ ~ +105℃
接线范围：	6.0mm~10.0mm
防护等级：	IP67，IP68
产品规格：	13/16"-28UNS

电气参数


产品名称	芯数	产品型号	3D下载	2D下载
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	2	E13T-S2-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	3	E13T-S3-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	4	E13T-S4-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	5	E13T-S5-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	6	E13T-S6-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	7	E13T-S7-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	8	E13T-S8-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	9	E13T-S9-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	10	E13T-S10-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	12	E13T-S12-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	14	E13T-S14-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	18	E13T-S18-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	2芯B型	E13T-S2B-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	3芯B型	E13T-S3B-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	4芯B型	E13T-S4B-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	8芯C型	E13T-S8C-MWD-xxPV

*如需要选择其他线材，请咨询客服

产品目录	CAZN正成-塑胶防水连接器选型画册
EMC	EMC证书、EMC报告、REACH报告
RoHS	证书、报告
防水测试报告	证书、报告

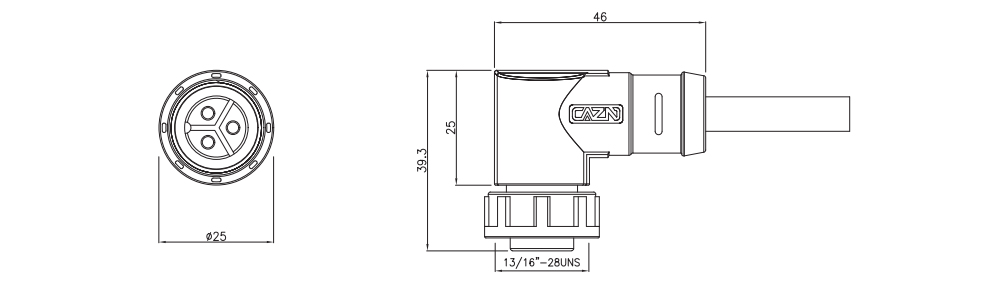

尺寸图


E13成型式孔型弯式插头(螺纹式)}

E13成型式孔型弯式插头(螺纹式)

塑胶防水连接器 E13系列，

结构类型：成型式弯式插头，

插针类型：孔型，

连接方式：螺纹式，

芯数：2,3,4,5,6,7,8,9,10,12,14,18pin ，

屏蔽：否，

认证：CE RoHS，

生成PDF资料

机械参数

外壳材料：	热塑性塑料PA66 阻燃等级：V-0
插针材料：	铜镀金
连接方式：	螺纹锁紧(T);卡扣锁紧(B)
接线方式：	焊接
插拔次数：	≥500次
绝缘电阻：	2000 mΩ
适用温度：	-40℃ ~ +105℃
接线范围：	6.0mm~10.0mm
防护等级：	IP67，IP68
产品规格：	13/16"-28UNS

电气参数


产品名称	芯数	产品型号	3D下载	2D下载
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	2	E13T-S2-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	3	E13T-S3-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	4	E13T-S4-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	5	E13T-S5-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	6	E13T-S6-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	7	E13T-S7-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	8	E13T-S8-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	9	E13T-S9-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	10	E13T-S10-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	12	E13T-S12-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	14	E13T-S14-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	18	E13T-S18-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	2芯B型	E13T-S2B-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	3芯B型	E13T-S3B-MWD-xxPV
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	4芯B型	E13T-S4B-MWD-xxPV		↓
E13成型式孔型弯式插头(螺纹式)-xx米-PVC线材	8芯C型	E13T-S8C-MWD-xxPV

*如需要选择其他线材，请咨询客服

产品目录	CAZN正成-塑胶防水连接器选型画册
EMC	EMC证书、EMC报告、REACH报告
RoHS	证书、报告
防水测试报告	证书、报告

尺寸图
