螺纹式

您所在的位置：首页>产品中心>塑胶连接器>E13>螺纹式

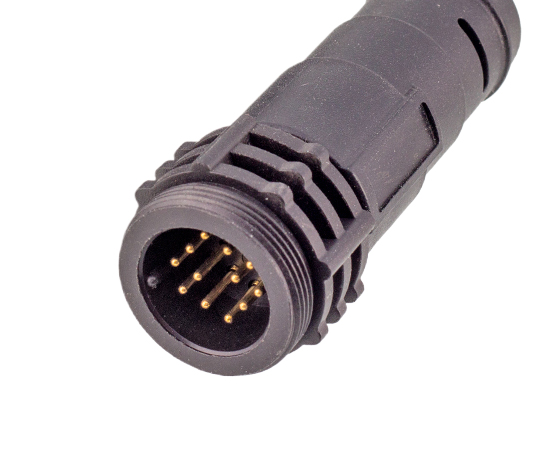

E13成型式针型直式对接插头(螺纹式)}

E13成型式针型直式对接插头(螺纹式)

塑胶防水连接器 E13系列，

结构类型：成型式直式对接插头，

插针类型：针型，

连接方式：螺纹式，

芯数：2,3,4,5,6,7,8,9,10,12,14,18pin ，

屏蔽：否，

认证：CE RoHS，

生成PDF资料

在线购物

产品名称	芯数	产品型号	3D下载	2D下载
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	2	E13T-P2-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	3	E13T-P3-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	4	E13T-P4-MWK-xxPV
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	5	E13T-P5-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	6	E13T-P6-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	7	E13T-P7-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	8	E13T-P8-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	9	E13T-P9-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	10	E13T-P10-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	12	E13T-P12-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	14	E13T-P14-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	18	E13T-P18-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	2芯B型	E13T-P2B-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	3芯B型	E13T-P3B-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	4芯B型	E13T-P4B-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	8芯C型	E13T-P8C-MWK-xxPV		↓

*如需要选择其他线材，请咨询客服

机械参数

外壳材料：	热塑性塑料PA66 阻燃等级：V-0
插针材料：	铜镀金
连接方式：	螺纹锁紧(T);卡扣锁紧(B)
接线方式：	焊接
插拔次数：	≥500次
绝缘电阻：	2000 mΩ
适用温度：	-40℃ ~ +105℃
接线范围：	6.0mm~10.0mm
防护等级：	IP67，IP68
产品规格：	13/16"-28UNS

电气参数


产品名称	芯数	产品型号	3D下载	2D下载
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	2	E13T-P2-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	3	E13T-P3-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	4	E13T-P4-MWK-xxPV
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	5	E13T-P5-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	6	E13T-P6-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	7	E13T-P7-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	8	E13T-P8-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	9	E13T-P9-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	10	E13T-P10-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	12	E13T-P12-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	14	E13T-P14-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	18	E13T-P18-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	2芯B型	E13T-P2B-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	3芯B型	E13T-P3B-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	4芯B型	E13T-P4B-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	8芯C型	E13T-P8C-MWK-xxPV		↓

*如需要选择其他线材，请咨询客服

产品目录	CAZN正成-塑胶防水连接器选型画册
EMC	EMC证书、EMC报告、REACH报告
RoHS	证书、报告
防水测试报告	证书、报告

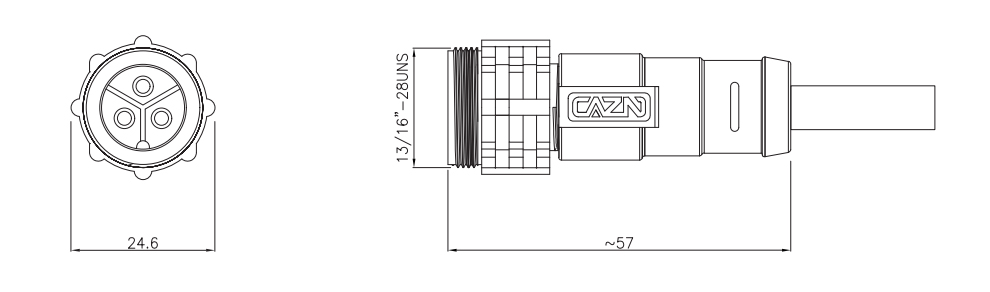

尺寸图


E13成型式针型直式对接插头(螺纹式)}

E13成型式针型直式对接插头(螺纹式)

塑胶防水连接器 E13系列，

结构类型：成型式直式对接插头，

插针类型：针型，

连接方式：螺纹式，

芯数：2,3,4,5,6,7,8,9,10,12,14,18pin ，

屏蔽：否，

认证：CE RoHS，

生成PDF资料

机械参数

外壳材料：	热塑性塑料PA66 阻燃等级：V-0
插针材料：	铜镀金
连接方式：	螺纹锁紧(T);卡扣锁紧(B)
接线方式：	焊接
插拔次数：	≥500次
绝缘电阻：	2000 mΩ
适用温度：	-40℃ ~ +105℃
接线范围：	6.0mm~10.0mm
防护等级：	IP67，IP68
产品规格：	13/16"-28UNS

电气参数


产品名称	芯数	产品型号	3D下载	2D下载
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	2	E13T-P2-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	3	E13T-P3-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	4	E13T-P4-MWK-xxPV
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	5	E13T-P5-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	6	E13T-P6-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	7	E13T-P7-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	8	E13T-P8-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	9	E13T-P9-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	10	E13T-P10-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	12	E13T-P12-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	14	E13T-P14-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	18	E13T-P18-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	2芯B型	E13T-P2B-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	3芯B型	E13T-P3B-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	4芯B型	E13T-P4B-MWK-xxPV		↓
E13成型式针型直式对接插头(螺纹式)-xx米-PVC线材	8芯C型	E13T-P8C-MWK-xxPV		↓

*如需要选择其他线材，请咨询客服

产品目录	CAZN正成-塑胶防水连接器选型画册
EMC	EMC证书、EMC报告、REACH报告
RoHS	证书、报告
防水测试报告	证书、报告

尺寸图
