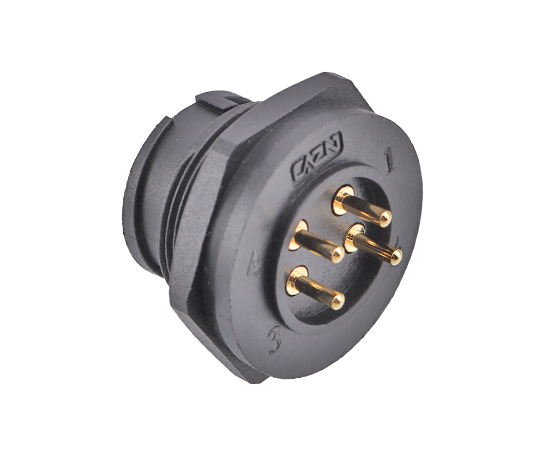

E13板后安装孔型PCB版式插座(卡扣式)
| 产品名称 | 芯数 | 产品型号 | 3D下载 | 2D下载 |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 2 | E13B-S2-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 3 | E13B-S3-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 4 | E13B-S4-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 5 | E13B-S5-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 6 | E13B-S6-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 7 | E13B-S7-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 8 | E13B-S8-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 9 | E13B-S9-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 10 | E13B-S10-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 12 | E13B-S12-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 14 | E13B-S14-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 2芯B型 | E13B-S2B-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 3芯B型 | E13B-S3B-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 4芯B型 | E13B-S4B-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 8芯C型 | E13B-S8C-PPF | ↓ |
机械参数
| 外壳材料： | 热塑性塑料PA66 阻燃等级：V-0 |
| 插针材料： | 铜镀金 |
| 连接方式： | 螺纹锁紧(T);卡扣锁紧(B) |
| 接线方式： | 焊接 |
| 插拔次数： | ≥500次 |
| 绝缘电阻： | 2000 mΩ |
| 适用温度： | -40℃ ~ +105℃ |
| 接线范围： | 6.0mm~10.0mm |
| 防护等级： | IP67，IP68 |
| 产品规格： | 13/16"-28UNS |
电气参数
| 产品名称 | 芯数 | 产品型号 | 3D下载 | 2D下载 |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 2 | E13B-S2-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 3 | E13B-S3-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 4 | E13B-S4-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 5 | E13B-S5-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 6 | E13B-S6-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 7 | E13B-S7-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 8 | E13B-S8-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 9 | E13B-S9-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 10 | E13B-S10-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 12 | E13B-S12-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 14 | E13B-S14-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 2芯B型 | E13B-S2B-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 3芯B型 | E13B-S3B-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 4芯B型 | E13B-S4B-PPF | ↓ | |
| E13板后安装 孔型 PCB版式 插座(卡扣式) | 8芯C型 | E13B-S8C-PPF | ↓ |

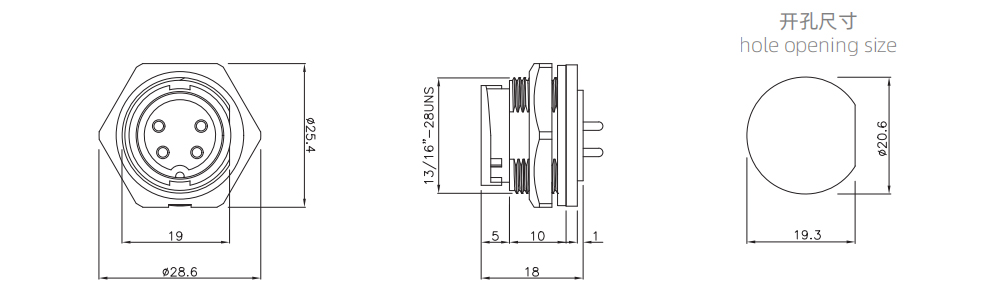

尺寸图

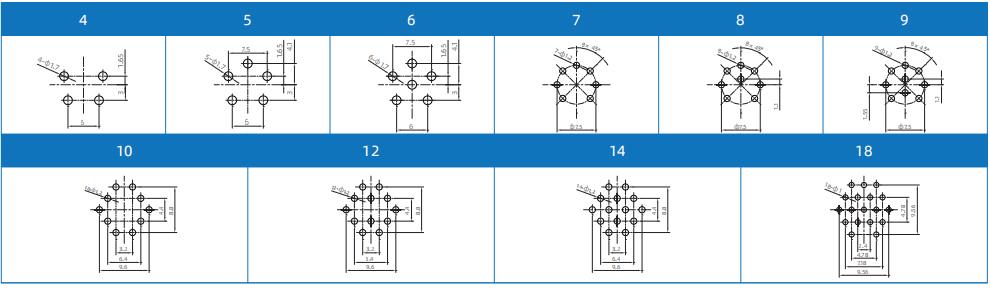

PCB芯位图
