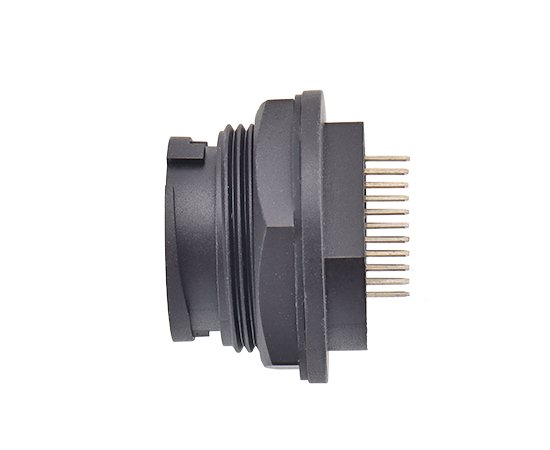

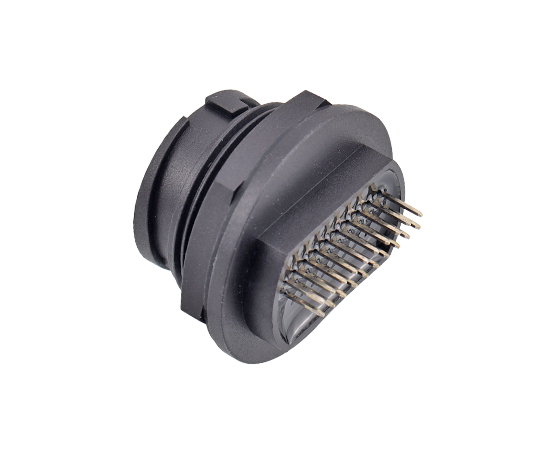

E16 EHDMI 母板后PCB插座(卡扣式)
| 产品名称 | 芯数 | 产品型号 | 3D下载 | 2D下载 |
| E16 EHDMI 母板后PCB插座(卡扣式) | HDMI 2K | E16B-FH2-PPF | ↓ | |
| E16 EHDMI 母板后PCB插座(卡扣式) | HDMI 4K | E16B-FH4-PPF | ↓ | |
| E16 EHDMI 母板后PCB插座(卡扣式) | HDMI 8K | E16B-FH8-PPF |
机械参数
| 外壳材料： | 增强尼龙，黑色 |
| 插针材料： | 黄铜，镀金 |
| 密封材料： | 硅胶，黑色 |
| 绝缘体材料： | 增强尼龙，黑色 |
| 连接方式： | 卡扣锁紧(B) |
| 接线方式： | 焊接 |
| 接触阻抗： | ≦30mΩ |
| 插拔次数： | ≥500次 |
| 绝缘阻抗： | 100MΩ |
| 适用温度： | -40℃ ~ +80℃ |
| 额定电流： | 1.5A |
| 额定电压： | DC500V |
| 防护等级： | IP67 |
| 产品规格： | 1"-20UNEF |
| 产品名称 | 芯数 | 产品型号 | 3D下载 | 2D下载 |
| E16 EHDMI 母板后PCB插座(卡扣式) | HDMI 2K | E16B-FH2-PPF | ↓ | |
| E16 EHDMI 母板后PCB插座(卡扣式) | HDMI 4K | E16B-FH4-PPF | ↓ | |
| E16 EHDMI 母板后PCB插座(卡扣式) | HDMI 8K | E16B-FH8-PPF |

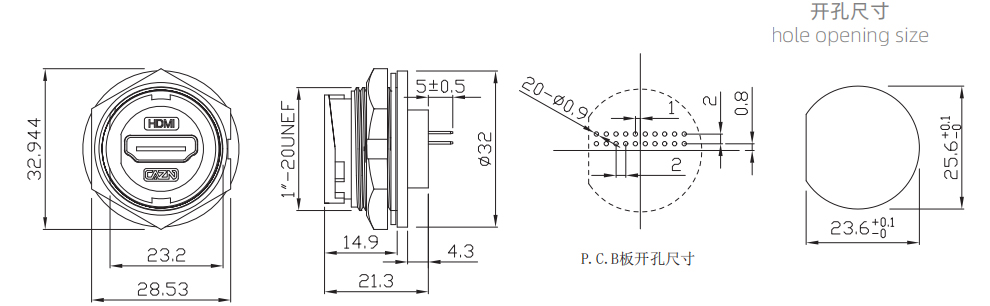

尺寸图
PCB芯位图
