HA-032 螺丝连接 HA-016-F
| 型号 | 名字 | 额定电压 | 额定电流 | 芯数 | 3D下载 | 2D下载 |
| HA-016-M(1-16) | HA小型插芯 螺钉压接 16+PE 公头 | 250V | 16A | 16+PE |  |
|
| HA-016-M(17-32) | HA小型插芯 螺钉压接 16+PE 公头 | 250V | 16A | 16+PE |
|
|
| HA-016-F(1-16) | HA小型插芯 螺钉压接 16+PE 母头 | 250V | 16A | 16+PE |
|
|
| HA-016-F(17-32) | HA小型插芯 螺钉压接 16+PE 母头 | 250V | 16A | 16+PE |
|
|
技术参数
| 规范： | DIN EN 60 664 / DIN EN 61 984 |
| 额定电流： | 16A |
| 额定电压： | 250V |
| 额定脉冲电压： | 4kV |
| 污染程度： | 3 |
| 污染等级2时的参数： | 16A 230/400V 4kV 2 |
| 依据UL/CSA额定电压： | 600V |
| 绝缘电阻： | ≥1010Ω |
| 材料： | 聚碳酸酯 Polycarbonate / 铜合金 Copper Alloy |
| 工作温度范围： | -40℃~+125℃ |
| 阻燃等级： | V0 |
| 可拔插次数： | ≥500 |
| 表面处理： | 镀金 Hard-gold Plated / 镀银 Hard-silver Plated |
| 接触电阻： | ≤1mΩ |
| 导线规格(AWG)： | 1.0-2.5mm2(18-14) |
| 拧紧力矩： | 0.25Nm |
电流负载能力
| 型号 | 名字 | 额定电压 | 额定电流 | 芯数 | 3D下载 | 2D下载 |
| HA-016-M(1-16) | HA小型插芯 螺钉压接 16+PE 公头 | 250V | 16A | 16+PE | |
|
| HA-016-M(17-32) | HA小型插芯 螺钉压接 16+PE 公头 | 250V | 16A | 16+PE |
|
|
| HA-016-F(1-16) | HA小型插芯 螺钉压接 16+PE 母头 | 250V | 16A | 16+PE |
|
|
| HA-016-F(17-32) | HA小型插芯 螺钉压接 16+PE 母头 | 250V | 16A | 16+PE |
|
|

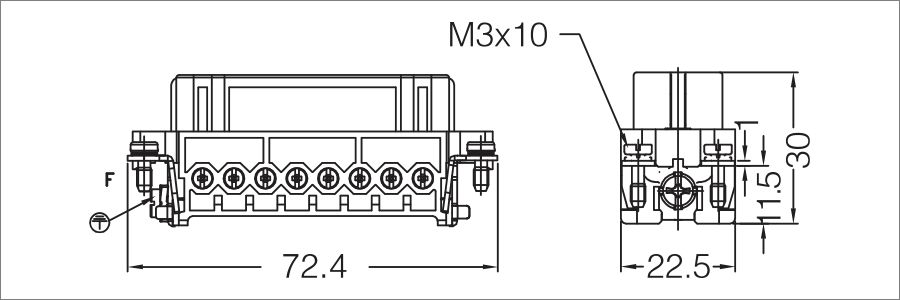

尺寸图
