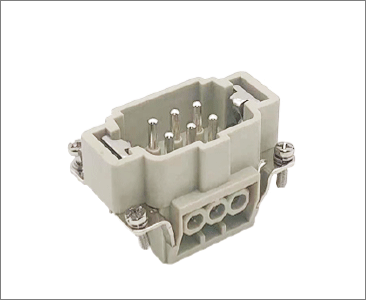

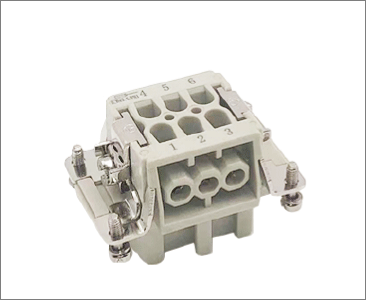

HE-006 螺丝连接
| 型号 | 名字 | 额定电压 | 额定电流 | 芯数 | 3D下载 | 2D下载 |
| HE-006-M | HE常规型插芯 螺钉压接 6+PE 公头 | 500V | 16A | 6+PE |
|
|
| HE-006-F | HE常规型插芯 螺钉压接 6+PE 母头 | 500V | 16A | 6+PE |
|
|
| HE-006-MC | HE常规型插芯 冷压连接 6+PE 公头 | 500V | 16A | 6+PE |
|
|
| HE-006-FC | HE常规型插芯 冷压连接 6+PE 母头 | 500V | 16A | 6+PE |
|
|
| HE-006-MS | HE常规型插芯 弹片连接 6+PE 公头 | 500V | 16A | 6+PE |
|
|
| HE-006-FS | HE常规型插芯 弹片连接 6+PE 母头 | 500V | 16A | 6+PE |
|
|
技术参数
| 规范： | DIN EN 60 664 / DIN EN 61 984 |
| 额定电流： | 16A |
| 额定电压： | 500V |
| 额定脉冲电压： | 6kV |
| 污染程度： | 3 |
| 污染等级2时的参数： | 16A 400/690V 6kV 2 |
| 依据UL/CSA额定电压： | 600V |
| 绝缘电阻： | ≥1010Ω |
| 材料： | 聚碳酸酯 Polycarbonate |
| 工作温度范围： | -40℃~+125℃ |
| 阻燃等级： | V0 |
| 可拔插次数： | ≥500 |
| 插针材料： | 铜合金 Copper Alloy |
| 表面处理： | 镀金 Hard-gold Plated / 镀银 Hard-silver Plated |
| 接触电阻： | ≤1mΩ |
连接方式
电流负载能力
| 型号 | 名字 | 额定电压 | 额定电流 | 芯数 | 3D下载 | 2D下载 |
| HE-006-M | HE常规型插芯 螺钉压接 6+PE 公头 | 500V | 16A | 6+PE |
|
|
| HE-006-F | HE常规型插芯 螺钉压接 6+PE 母头 | 500V | 16A | 6+PE |
|
|
| HE-006-MC | HE常规型插芯 冷压连接 6+PE 公头 | 500V | 16A | 6+PE |
|
|
| HE-006-FC | HE常规型插芯 冷压连接 6+PE 母头 | 500V | 16A | 6+PE |
|
|
| HE-006-MS | HE常规型插芯 弹片连接 6+PE 公头 | 500V | 16A | 6+PE |
|
|
| HE-006-FS | HE常规型插芯 弹片连接 6+PE 母头 | 500V | 16A | 6+PE |
|
|
尺寸图
