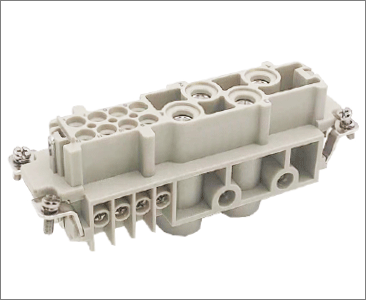

HK-004/8 螺丝连接
| 型号 | 名字 | 额定电压 | 额定电流 | 芯数 | 3D下载 | 2D下载 |
| HK-004/8-M | HK组合型插芯 螺丝连接 4/8+PE 公头 | 400V/400V | 80A/16A | 4/8+PE |
|
|
| HK-004/8-F | HK组合型插芯 螺丝连接 4/8+PE 母头 | 400V/400V | 80A/16A | 4/8+PE |
|
|
技术参数
| 规范： | DIN EN 60 664 / DIN EN 61 984 |
| 电力区 | |
| 额定电流： | 80A |
| 额定电压： | 400V |
| 额定脉冲电压： | 6kV |
| 污染程度： | 3 |
| 污染等级2时的参数： | 80A 400/690V 6kV 2 |
| 信号区 | |
| 额定电流： | 16A |
| 额定电压： | 400V |
| 额定脉冲电压： | 6kV |
| 污染程度： | 3 |
| 依据UL/CSA额定电压： | 600V/600V |
| 绝缘电阻： | ≥1010Ω |
| 材料： | 聚碳酸酯 Polycarbonate |
| 工作温度范围： | -40℃~+125℃ |
| 依据UL94阻燃等级： | V0 |
| 可拔插次数： | ≥500 |
插针
| 电力区 | |
| 材料： | 铜合金 Copper Alloy |
| 表面处理： | 镀银 Hard-silver Plated |
| 接触电阻： | ≤0.3mΩ |
| 螺钉连接 | |
| 导线规格： | 1.5-16mm2 |
| AWG： | 16-6 |
| 拧紧力矩 | |
| mm2： | 1.5 2.5 4 6 10 16 |
| N.m： | 1.2 2 3 3 3 3 |
| 剥线长度： | 14mm |
| 信号区 | |
| 材料： | 铜合金 Copper Alloy |
| 表面处理： | 镀银 Hard-silver Plated |
| 接触电阻： | ≤1mΩ |
| 螺钉连接 | |
| 导线规格： | 0.5-2.5mm2 |
| AWG： | 20-14 |
| 拧紧力矩： | 0.5Nm |
| 剥线长度： | 7.5mm |
电流负载能力
电流负载能力所受的限制主要来自包含接插针的接插体可承受的最大温度
测试和控制过程依据 DIN EN 60512-5
| 型号 | 名字 | 额定电压 | 额定电流 | 芯数 | 3D下载 | 2D下载 |
| HK-004/8-M | HK组合型插芯 螺丝连接 4/8+PE 公头 | 400V/400V | 80A/16A | 4/8+PE |
|
|
| HK-004/8-F | HK组合型插芯 螺丝连接 4/8+PE 母头 | 400V/400V | 80A/16A | 4/8+PE |
|
|

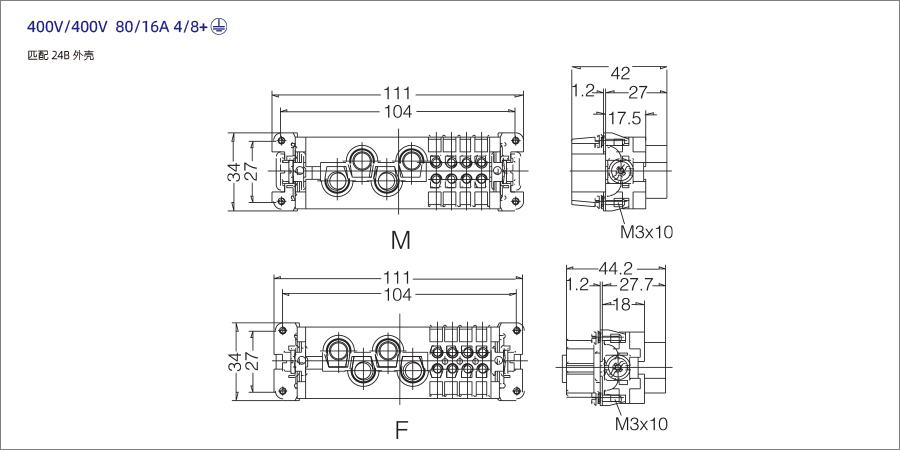

尺寸图
