HQ-007/0 紧凑小体积型插芯
| 型号 | 描述 | 额定电压 | 额定电流 | 芯数 | 3D下载 | 2D下载 |
| HQ-007/0-MC | HQ-007/0 紧凑小体积型插芯 冷压连接 7+PE芯 公头 | 400V | 10A | 7+PE |
|
|
| HQ-007/0-FC | HQ-007/0 紧凑小体积型插芯 冷压连接 7+PE芯 母头 | 400V | 10A | 7+PE |
|
|
技术参数
| 规范： | DIN EN 60 664 / DIN EN 61 984 |
| 接插件针数： | 7+PE |
| 依据 EN 61 984的电气数据 | |
| 额定电流： | 10A |
| 额定电压： | 400V |
| 额定脉冲电压： | 6kV |
| 污染程度： | 3 |
| 污染等级2时的参数： | 10A 400/690V 6kV 2 |
| 依据UL/CSA的额定电压： | 600V |
| 绝缘电阻： | ≥1010Ω |
| 材料： | 聚碳酸酯 Polycarbonate |
| 工作温度范围： | -40℃ ~ +125℃ |
| 依据UL94阻燃等级： | V0 |
| 可拔插次数： | ≥500 |
插针
| 材料： | 铜合金 Copper Alloy |
| 表面处理： | 镀金 Hard-gold Plated / 镀银 Hard-silver Plated |
| 接触电阻： | ≤3mΩ |
| 冷压连接 | |
| 导线规格： | 0.14-2.5mm2 |
| AWG： | 26-14 |
| PE螺钉连接 | |
| 导线规格： | 2.5mm2 |
| AWG： | 14 |
外壳
| 塑料外壳 | |
| 材料： | 聚碳酸酯 Polycarbonate |
| 依据UL94阻燃等级： | V0 |
| 连锁状态下依据DIN： | |
| EN60 529的防护等级： | IP67 |
| 金属外壳 | |
| 材料： | 锌合金 Zinc Die-Cast |
| 连锁状态下依据DIN： | IP44 |
| EN60 529的防护等级： | IP67(实现螺栓密封) is achieved with seal screw |

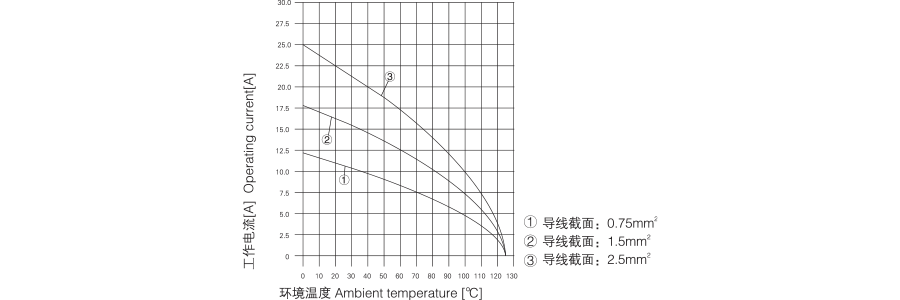

电流负载能力
电流负载能力所受的限制主要来自包含接插针的接插体可承受的最大温度
测试和控制过程依据 DIN EN 60512-5
| 型号 | 描述 | 额定电压 | 额定电流 | 芯数 | 3D下载 | 2D下载 |
| HQ-007/0-MC | HQ-007/0 紧凑小体积型插芯 冷压连接 7+PE芯 公头 | 400V | 10A | 7+PE |
|
|
| HQ-007/0-FC | HQ-007/0 紧凑小体积型插芯 冷压连接 7+PE芯 母头 | 400V | 10A | 7+PE |
|
|

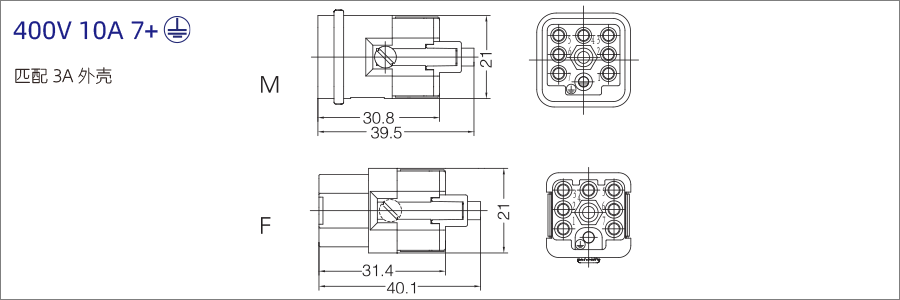

尺寸图
