H2MEE-020 冷压型模块 500V 16A
| 型号 | 描述 | 额定电压 | 额定电流 | 芯数 | 3D下载 | 2D下载 |
| H2MEE-020-MC | H2MEE-020 冷压型模块 冷压连接 8芯 公头 | 500V | 16A | 20 |
|
|
| H2MEE-020-FC | H2MEE-020 冷压型模块 冷压连接 8芯 母头 | 500V | 16A | 20 |
|
|
压接线径: 0.14-0.37mm²请选择TL02冷压钳
技术参数
| 规范： | DIN EN 60 664 / DIN EN 61 984 |
| 接插件针数： | 20 |
| 依据 EN 61 984的电气数据 | |
| 额定电流： | 16A |
| 额定电压： | 500V |
| 额定脉冲电压： | 6kV |
| 污染程度： | 3 |
| 依据UL/CSA的额定电压： | 600V |
| 绝缘电阻： | ≥1010Ω |
| 材料： | 聚碳酸酯 Polycarbonate |
| 工作温度范围： | -40℃ ~ +125℃ |
| 依据UL94阻燃等级： | V0 |
| 可拔插次数： | ≥500 |

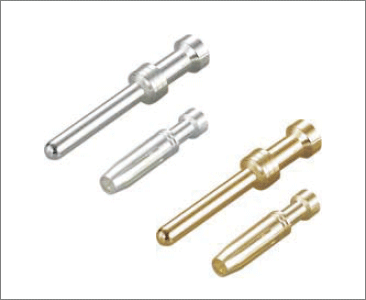

插针
| 材料： | 铜合金 Copper Alloy |
| 表面处理： | 镀银 Hard-silver Plated / 镀金 Hard-gold Plated |
| 接触电阻： | ≤1mΩ |
| 冷压连接 | |
| 导线规格： | 0.14-4mm2 |
| AWG： | 26-12 |

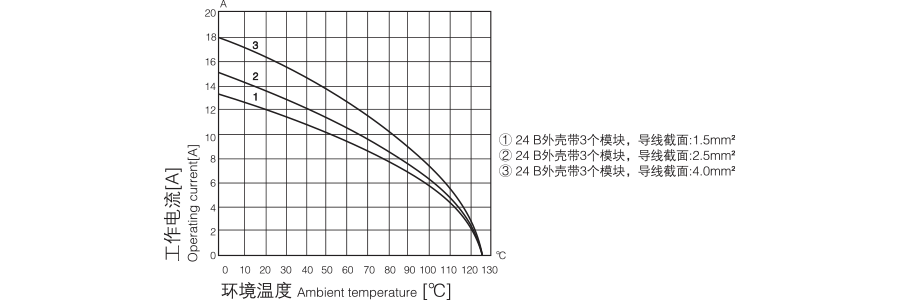

电流负载能力
电流负载能力所受的限制主要来自包含接插针的接插体可承受的最大温度
测试和控制过程依据 DIN EN 60512-5
| 型号 | 描述 | 额定电压 | 额定电流 | 芯数 | 3D下载 | 2D下载 |
| H2MEE-020-MC | H2MEE-020 冷压型模块 冷压连接 8芯 公头 | 500V | 16A | 20 |
|
|
| H2MEE-020-FC | H2MEE-020 冷压型模块 冷压连接 8芯 母头 | 500V | 16A | 20 |
|
|
压接线径: 0.14-0.37mm²请选择TL02冷压钳

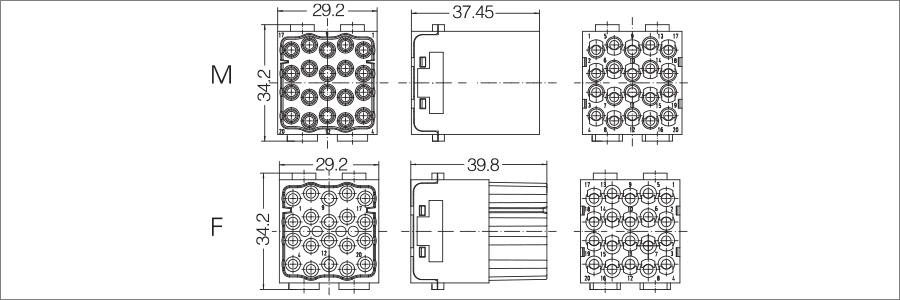

尺寸图
