HMP-003 气动模块
| 型号 | 描述 | 3D下载 | 2D下载 |
| HMP-003 | HMP-003 气动模块 软管连接 3芯 |
|
|
| PCM-1.6 | HMP-003 气动模块 针 用于软管内径 无锁止 公头 |
|
|
| PCM-3.0 | HMP-003 气动模块 针 用于软管内径 无锁止 公头 |
|
|
| PCM-4.0 | HMP-003 气动模块 针 用于软管内径 无锁止 公头 |
|
|
| PCF-1.6 | HMP-003 气动模块 针 用于软管内径 无锁止 母头 |
|
|
| PCF-3.0 | HMP-003 气动模块 针 用于软管内径 无锁止 母头 |
|
|
| PCF-4.0 | HMP-003 气动模块 针 用于软管内径 无锁止 母头 |
|
|
| PCFS-1.6 | HMP-003 气动模块 针 用于软管内径 带锁止 母头 |
|
|
| PCFS-3.0 | HMP-003 气动模块 针 用于软管内径 带锁止 母头 |
|
|
| PCFS-4.0 | HMP-003 气动模块 针 用于软管内径 带锁止 母头 |
|
|
技术参数
| 规范： | DIN EN 60 664 / DIN EN 61 984 |
| 接插件针数： | 3 |
| 材料： | 聚碳酸酯 Polycarbonate |
| 工作温度范围： | -40℃ ~ +80℃ |
| 依据UL94阻燃等级： | V0 |
| 可拔插次数： | ≥500 |
插针
| 材料： | 聚甲醛 Delrin Acetal |
| 颜色： | 黑色 Black |
| 工作压力： | 最大(Up To) 8 Bar/116 Psi |
| 软管连接 | |
| 内径： | 1.6mm/1/16” |
| 3mm | |
| 4mm/1/8” | |
| 密封圈 | |
| 材料： | 丁晴橡胶 Buna-n |
| 闭锁阀 | |
| 材料： | 聚丙烯 Polypropylen |
| 型号 | 描述 | 3D下载 | 2D下载 |
| HMP-003 | HMP-003 气动模块 软管连接 3芯 |
|
|
| PCM-1.6 | HMP-003 气动模块 针 用于软管内径 无锁止 公头 |
|
|
| PCM-3.0 | HMP-003 气动模块 针 用于软管内径 无锁止 公头 |
|
|
| PCM-4.0 | HMP-003 气动模块 针 用于软管内径 无锁止 公头 |
|
|
| PCF-1.6 | HMP-003 气动模块 针 用于软管内径 无锁止 母头 |
|
|
| PCF-3.0 | HMP-003 气动模块 针 用于软管内径 无锁止 母头 |
|
|
| PCF-4.0 | HMP-003 气动模块 针 用于软管内径 无锁止 母头 |
|
|
| PCFS-1.6 | HMP-003 气动模块 针 用于软管内径 带锁止 母头 |
|
|
| PCFS-3.0 | HMP-003 气动模块 针 用于软管内径 带锁止 母头 |
|
|
| PCFS-4.0 | HMP-003 气动模块 针 用于软管内径 带锁止 母头 |
|
|

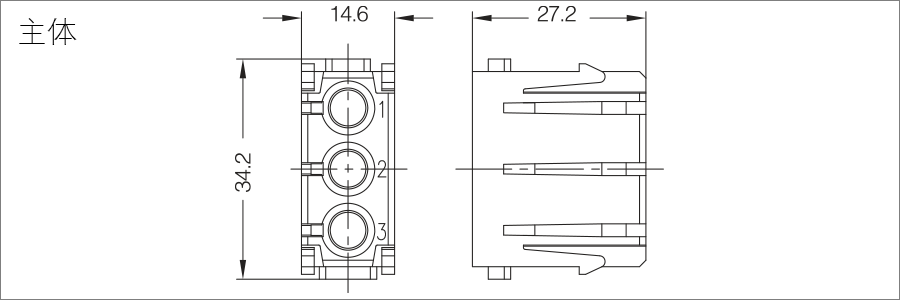

尺寸图
