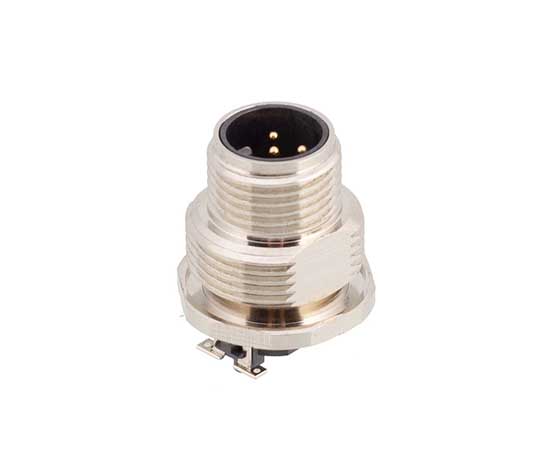

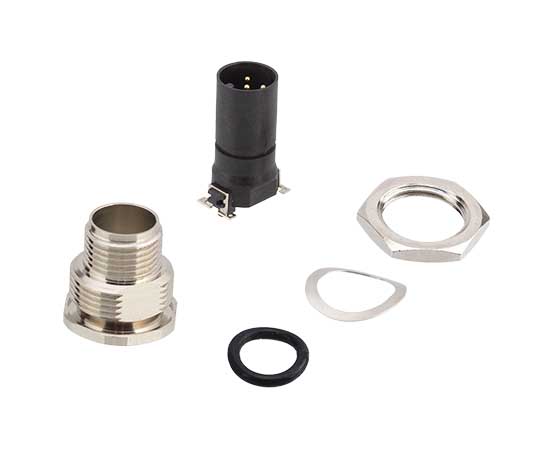

M12针型SMD插座
| 产品名称 | 芯数 | 产品型号 | 3D下载 | 2D下载 |
| M12针型贴片式插座 | 2A | M12-P2A-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 3A | M12-P3A-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 4A | M12-P4A-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 5A | M12-P5A-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 6A | M12-P6A-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 8A | M12-P8A-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 12A | M12-P12A-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 17A | M12-P17A-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 5B | M12-P5B-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 4D | M12-P4D-PSS | ↓ | ↓ |

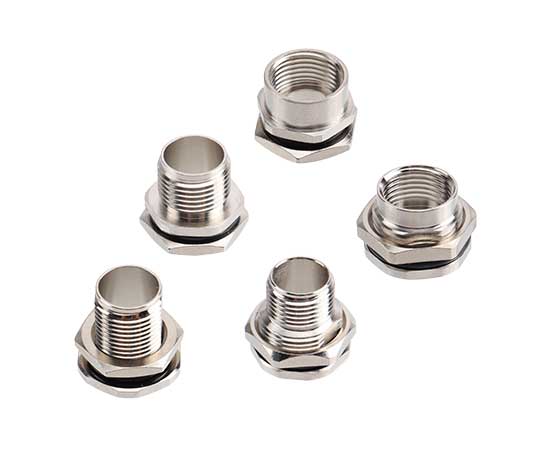

| M12板前安装针型外壳 螺牙M12x1 | - | M12-PGBM12 | ↓ | ↓ |
| M12板前安装孔型外壳 螺牙M12x1 | - | M12-SGBM12 | ↓ | ↓ |
| M12板后安装针型外壳 螺牙M12x1 | - | M12-PGFM12 | ↓ | ↓ |
| M12板后安装针型外壳 螺牙M15x1 | - | M12-PGFM15 | ↓ | ↓ |
| M12板后安装孔型外壳 螺牙M15x1 | - | M12-SGFM15 |
机械参数
| 壳体材料： | 黄铜镀镍/锌合金度镍/PA+GF |
| 胶芯材料： | PA+GF/TPU |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 磷铜镀金/黄铜 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-101 |

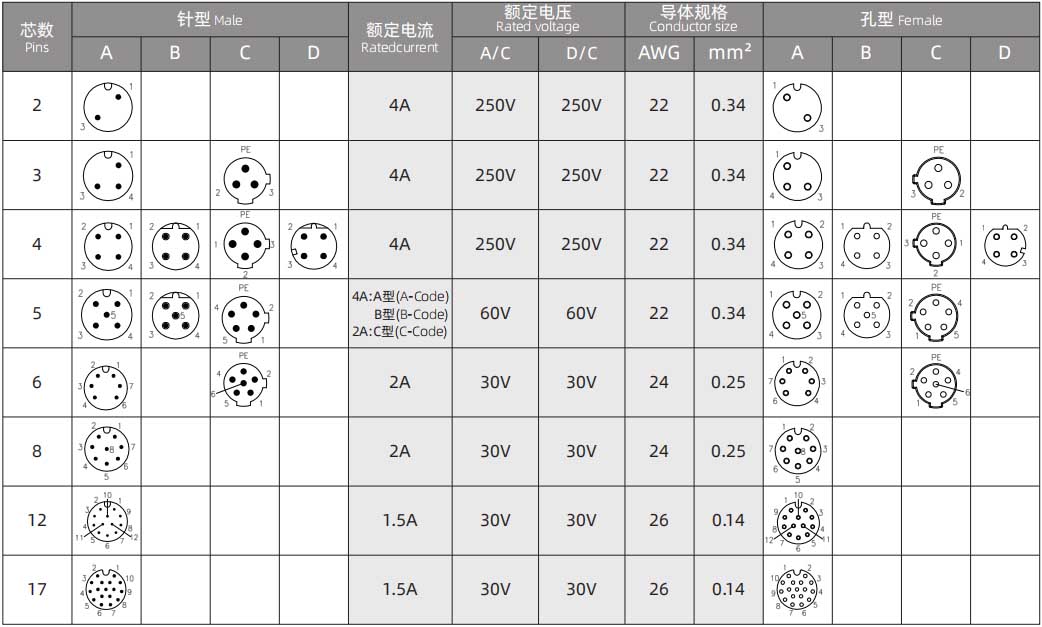

电气参数
| 产品名称 | 芯数 | 产品型号 | 3D下载 | 2D下载 |
| M12针型贴片式插座 | 2A | M12-P2A-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 3A | M12-P3A-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 4A | M12-P4A-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 5A | M12-P5A-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 6A | M12-P6A-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 8A | M12-P8A-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 12A | M12-P12A-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 17A | M12-P17A-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 5B | M12-P5B-PSS | ↓ | ↓ |
| M12针型贴片式插座 | 4D | M12-P4D-PSS | ↓ | ↓ |
| M12板前安装针型外壳 螺牙M12x1 | - | M12-PGBM12 | ↓ | ↓ |
| M12板前安装孔型外壳 螺牙M12x1 | - | M12-SGBM12 | ↓ | ↓ |
| M12板后安装针型外壳 螺牙M12x1 | - | M12-PGFM12 | ↓ | ↓ |
| M12板后安装针型外壳 螺牙M15x1 | - | M12-PGFM15 | ↓ | ↓ |
| M12板后安装孔型外壳 螺牙M15x1 | - | M12-SGFM15 |

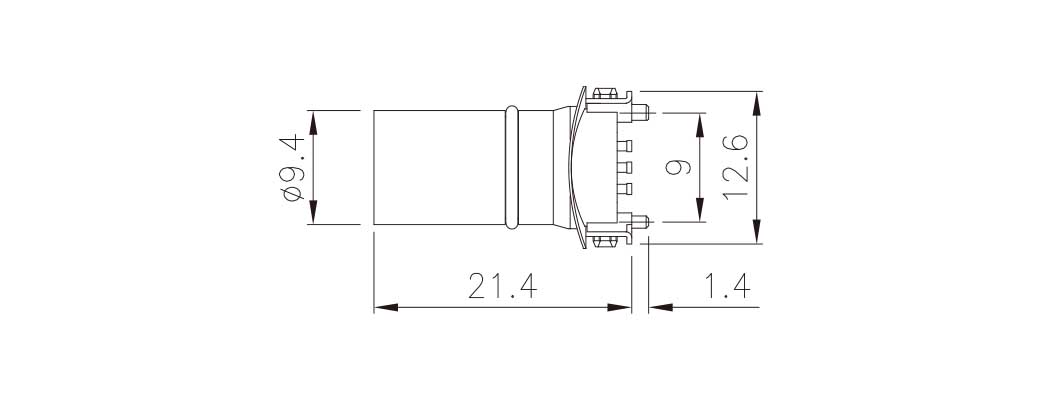

尺寸图

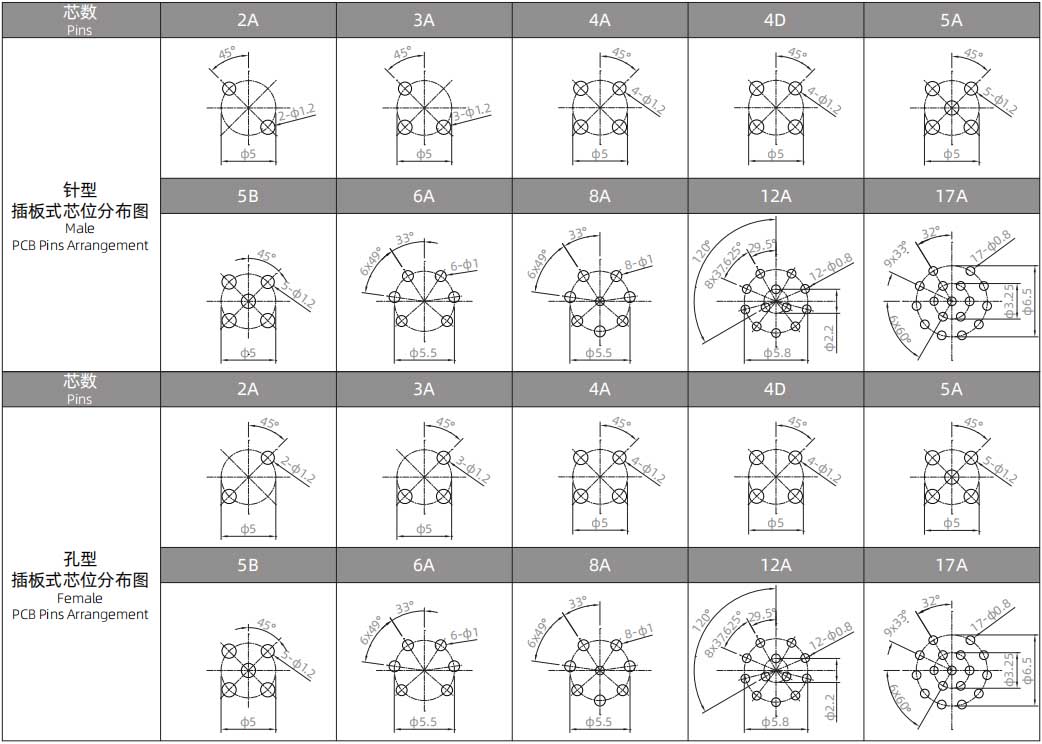

PCB芯位图
