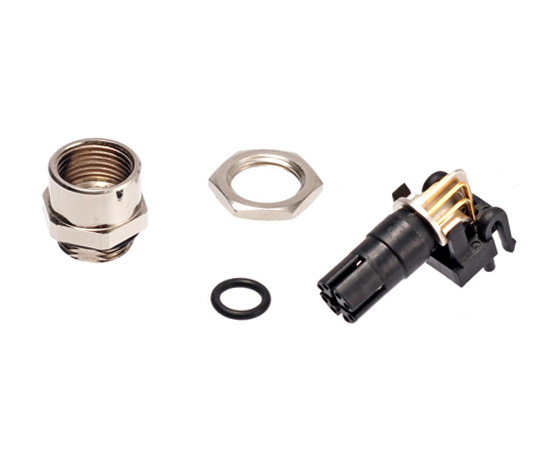

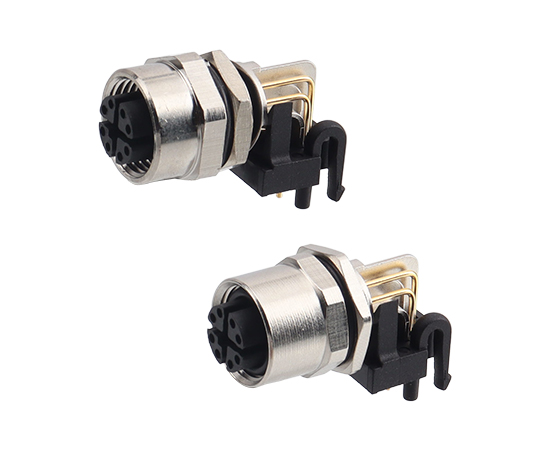

M12孔型弯针插座 数据型 PCB式
| 产品名称 | 芯数 | 产品型号 | 3D下载 | 2D下载 |
| M12弯式孔型贴片式插座 | 8X | M12-S8X-PPL | ↓ | ↓ |
| M12弯式孔型贴片式插座 | 6Y | M12-S6Y-PPL | ||
| M12弯式孔型贴片式插座 | 8Y | M12-S8Y-PPL | ||

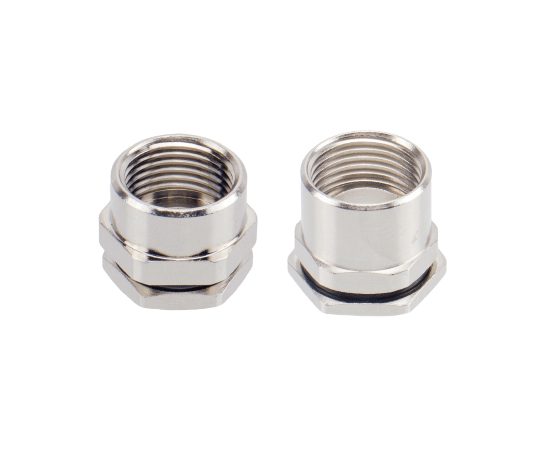

| M12板前安装孔型外壳 螺牙M12x1 | - | M12-SGBM12-X | ↓ | ↓ |
| M12板后安装孔型外壳 螺牙M12x1 | - | M12-SGFM12-X | ↓ | ↓ |
机械参数
| 壳体材料： | 黄铜镀镍/锌合金度镍/PA+GF |
| 胶芯材料： | PA+GF/TPU |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 磷铜镀金/黄铜 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-101 |

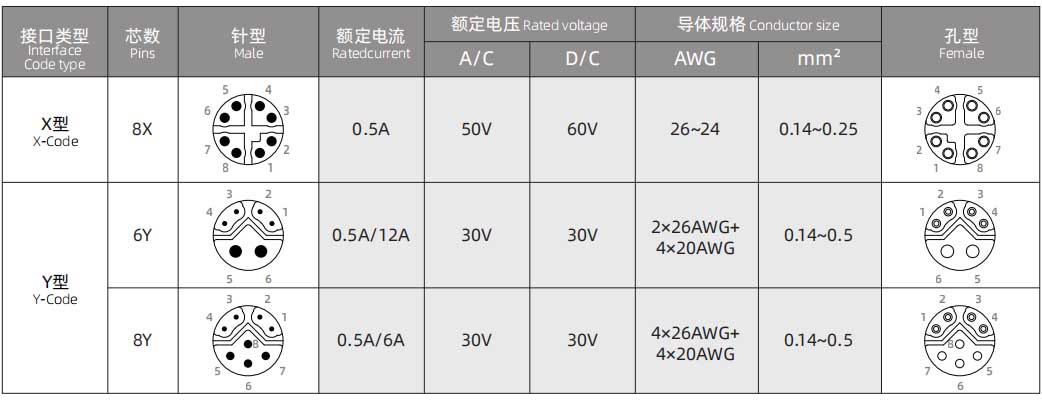

电气参数
| 产品名称 | 芯数 | 产品型号 | 3D下载 | 2D下载 |
| M12弯式孔型贴片式插座 | 8X | M12-S8X-PPL | ↓ | ↓ |
| M12弯式孔型贴片式插座 | 6Y | M12-S6Y-PPL | ||
| M12弯式孔型贴片式插座 | 8Y | M12-S8Y-PPL | ||
| M12板前安装孔型外壳 螺牙M12x1 | - | M12-SGBM12-X | ↓ | ↓ |
| M12板后安装孔型外壳 螺牙M12x1 | - | M12-SGFM12-X | ↓ | ↓ |

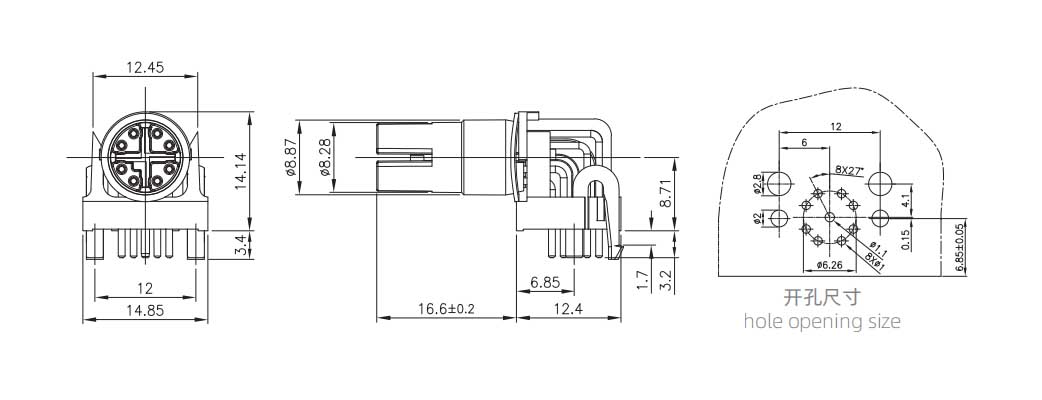

尺寸图
插板式芯位图
