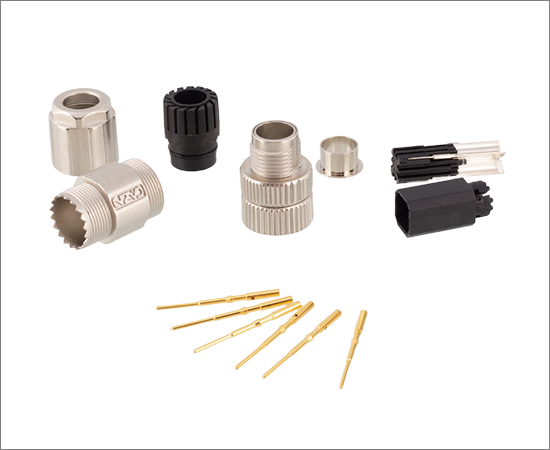

M12金属组装式插头 X型 8芯

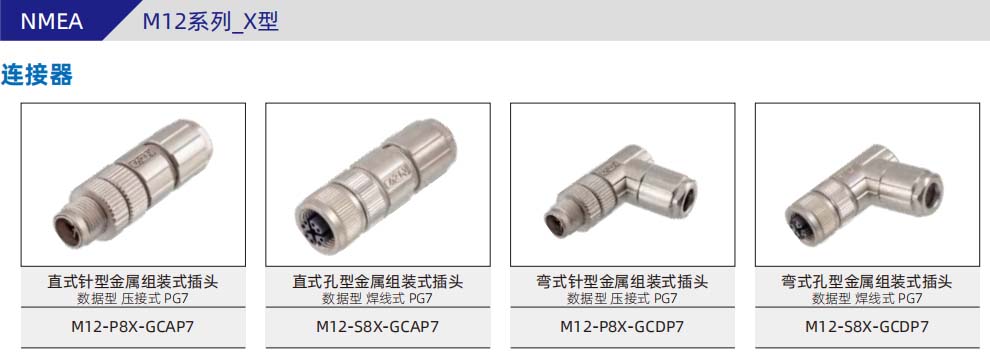

| 产品名称 | 出线尺寸-PG7 | 出线尺寸-PG9 | 芯数 | 3D下载 | 2D下载 |
| M12直式针型金属组装式插头 数据型 压接式 PG7-8芯 | M12-P8X-GCAP7 | 8 | ↓ | ||
| M12直式孔型金属组装式插头 数据型 焊线式 PG7-8芯 | M12-S8X-GCAP7 | 8 | ↓ | ||
| M12弯式针型金属组装式插头 数据型 压接式 PG7-8芯 | M12-P8X-GCDP7 | 8 |
| ||
| M12弯式孔型金属组装式插头 数据型 焊线式 PG7-8芯 | M12-S8X-GCDP7 | 8 |
|
机械参数
| 壳体材料： | 黄铜镀镍/锌合金度镍/PA+GF |
| 胶芯材料： | PA+GF/TPU |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 磷铜镀金/黄铜 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-101 |

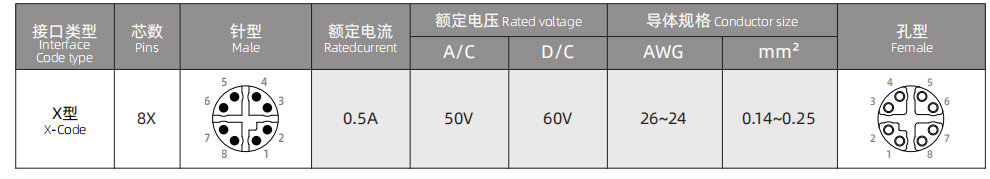

电气参数
| 产品名称 | 出线尺寸-PG7 | 出线尺寸-PG9 | 芯数 | 3D下载 | 2D下载 |
| M12直式针型金属组装式插头 数据型 压接式 PG7-8芯 | M12-P8X-GCAP7 | 8 | ↓ | ||
| M12直式孔型金属组装式插头 数据型 焊线式 PG7-8芯 | M12-S8X-GCAP7 | 8 | ↓ | ||
| M12弯式针型金属组装式插头 数据型 压接式 PG7-8芯 | M12-P8X-GCDP7 | 8 |
| ||
| M12弯式孔型金属组装式插头 数据型 焊线式 PG7-8芯 | M12-S8X-GCDP7 | 8 |
|

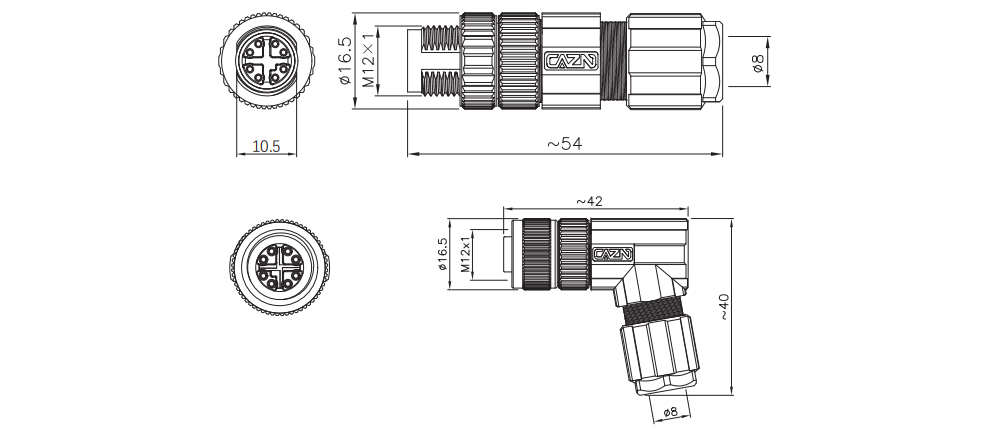

尺寸图

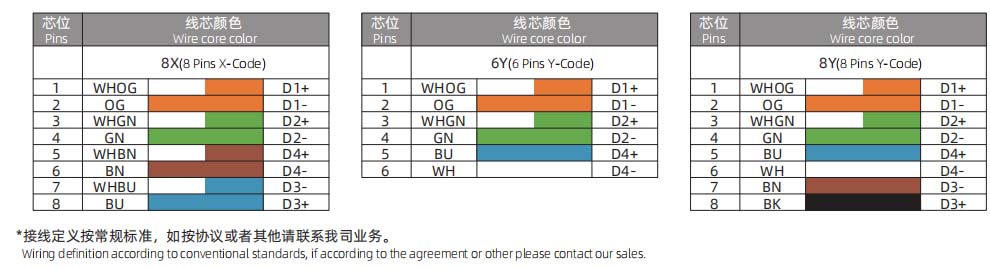

接线定义
