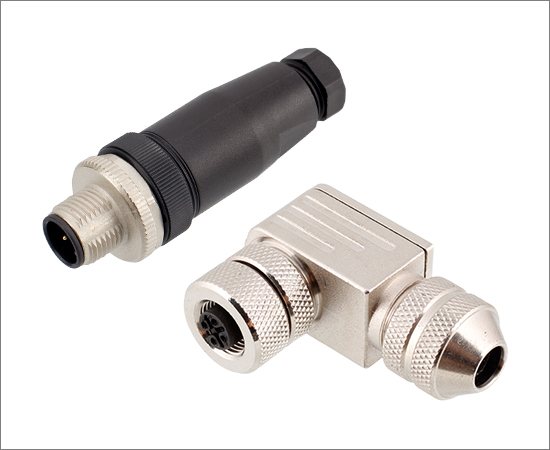

M12组装式插头 5芯
| 产品名称 | 出线尺寸-PG7 | 出线尺寸-PG9 | 芯数 | 3D下载 | 2D下载 |
| M12直式孔型金属组装式插头-螺钉式-5芯 | M12-S5A-GLA P7 | M12-S5A-GLA P9 | 5 | PG7/PG9 | PG7/PG9 |
| M12直式针型金属组装式插头-螺钉式-5芯 | M12-P5A-GLA P7 | M12-P5A-GLA P9 | 5 | PG7/PG9 | PG7/PG9 |
| M12弯式孔型金属组装式插头-螺钉式-5芯 | M12-S5A-GLD P7 | M12-S5A-GLD P9 | 5 |
| |
| M12弯式针型金属组装式插头-螺钉式-5芯 | M12-P5A-GLD P7 | M12-P5A-GLD P9 | 5 |
| |
| M12直式孔型塑胶组装式插头-螺钉式-5芯 | M12-S5A-PLA P7 | M12-S5A-PLA P9 | 5 | PG7/PG9 | |
| M12直式针型塑胶组装式插头-螺钉式-5芯 | M12-P5A-GLAP7 | M12-P5A-GLAP9 | 5 | PG7/PG9 | |
| M12弯式孔型塑胶组装式插头-螺钉式-5芯 | M12-S5A-PLD P7 | M12-S5A-PLDP9 | 5 | PG7/PG9 | |
| M12弯式针型塑胶组装式插头-螺钉式-5芯 | M12-P5A-PLD P7 | M12-P5A-PLD P9 | 5 | PG7/PG9 |
机械参数
| 壳体材料： | 黄铜镀镍/锌合金度镍/PA+GF |
| 胶芯材料： | PA+GF/TPU |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 磷铜镀金/黄铜 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-101 |
电气参数
| 产品名称 | 出线尺寸-PG7 | 出线尺寸-PG9 | 芯数 | 3D下载 | 2D下载 |
| M12直式孔型金属组装式插头-螺钉式-5芯 | M12-S5A-GLA P7 | M12-S5A-GLA P9 | 5 | PG7/PG9 | PG7/PG9 |
| M12直式针型金属组装式插头-螺钉式-5芯 | M12-P5A-GLA P7 | M12-P5A-GLA P9 | 5 | PG7/PG9 | PG7/PG9 |
| M12弯式孔型金属组装式插头-螺钉式-5芯 | M12-S5A-GLD P7 | M12-S5A-GLD P9 | 5 |
| |
| M12弯式针型金属组装式插头-螺钉式-5芯 | M12-P5A-GLD P7 | M12-P5A-GLD P9 | 5 |
| |
| M12直式孔型塑胶组装式插头-螺钉式-5芯 | M12-S5A-PLA P7 | M12-S5A-PLA P9 | 5 | PG7/PG9 | |
| M12直式针型塑胶组装式插头-螺钉式-5芯 | M12-P5A-GLAP7 | M12-P5A-GLAP9 | 5 | PG7/PG9 | |
| M12弯式孔型塑胶组装式插头-螺钉式-5芯 | M12-S5A-PLD P7 | M12-S5A-PLDP9 | 5 | PG7/PG9 | |
| M12弯式针型塑胶组装式插头-螺钉式-5芯 | M12-P5A-PLD P7 | M12-P5A-PLD P9 | 5 | PG7/PG9 |
尺寸图
接线定义
