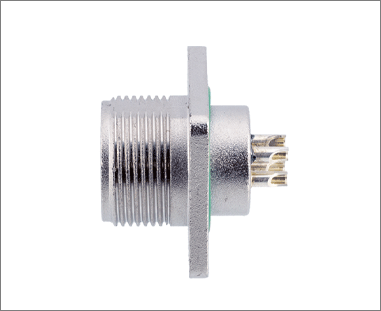

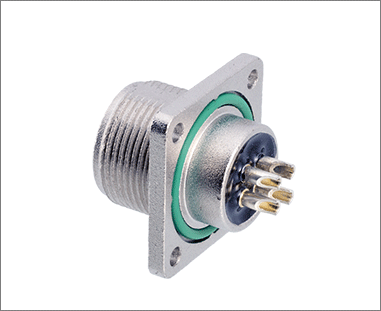

C14金属方形法兰直式插座（比例阀专用）
| 型号 | 名字 | 额定电压 | 额定电流 | 芯数 | 3D文件图纸 | 2D文件图纸 |
|---|---|---|---|---|---|---|
| C14G-A-S4 | C14金属组装式直式插头4芯 | 200V | 13A | 4 | ||
| C14G-A-S7 | C14金属组装式直式插头6芯+PE | 200V | 13A | 6+PE | ||
| C14G-H-P4 | C14金属方形法兰直式插座4芯 | 200V | 13A | 4 | ||
| C14G-H-P7 | C14金属方形法兰直式插座6芯+PE | 200V | 13A | 6+PE | ||
| C14P-A-S7 | C14塑胶组装式直式插头6芯+PE | 200V | 13A | 6+PE |
|
|
| C14P-H-P7 | C14塑胶方形法兰直式插座6芯+PE | 200V | 13A | 6+PE |
|
|
机械参数
| 接插方式： | 螺纹连接 |
| 外壳材料： | 铝件外壳电镀 |
| 绝缘体： | 硅橡胶/增强尼龙 |
| 接触体材料： | 铜(镀银/金) |
| 接线方式： | 焊接 |
| 接插次数： | 500次 |
| 温度范围： | -55°C ~ +125°C |
| 电缆直径： | φ8mm ~≤ φ11mm |
电气参数
| 型号 | 名字 | 额定电压 | 额定电流 | 芯数 | 3D文件图纸 | 2D文件图纸 |
|---|---|---|---|---|---|---|
| C14G-A-S4 | C14金属组装式直式插头4芯 | 200V | 13A | 4 | ||
| C14G-A-S7 | C14金属组装式直式插头6芯+PE | 200V | 13A | 6+PE | ||
| C14G-H-P4 | C14金属方形法兰直式插座4芯 | 200V | 13A | 4 | ||
| C14G-H-P7 | C14金属方形法兰直式插座6芯+PE | 200V | 13A | 6+PE | ||
| C14P-A-S7 | C14塑胶组装式直式插头6芯+PE | 200V | 13A | 6+PE |
|
|
| C14P-H-P7 | C14塑胶方形法兰直式插座6芯+PE | 200V | 13A | 6+PE |
|
|
认证/证书/一致性声明 | - |
| 工程数据 | - |
| 工程数据 | - |
| 产品目录 | - |
| 样本 | - |

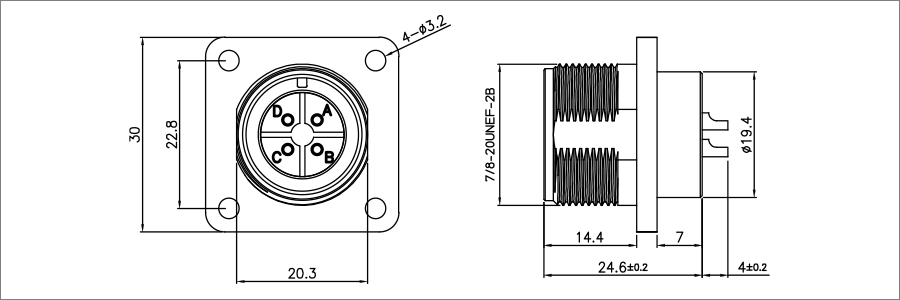

尺寸图
