7/8组装式插头 5芯

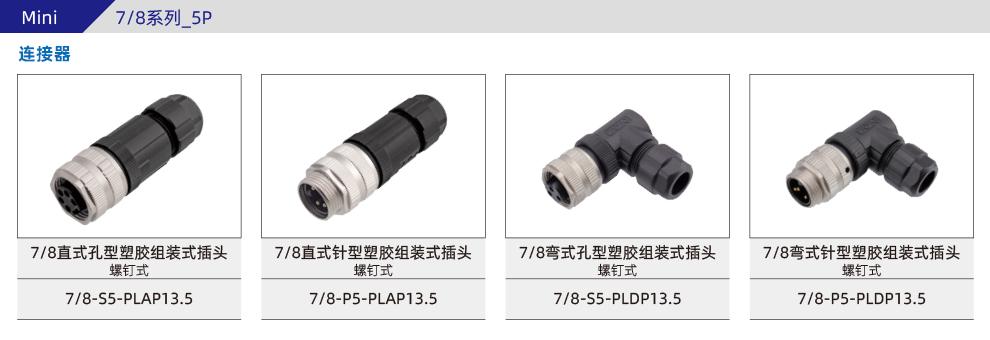

| 产品名称 | 出线尺寸-PG13.5 | 出线尺寸-PG9 | 芯数 | 3D下载 | 2D下载 |
| 7/8直式孔型塑胶组装式插头-螺钉式-5芯 | 7/8-S5-PLA P13.5 | 7/8-S5-PLA P9 | 5 | ↓ | |

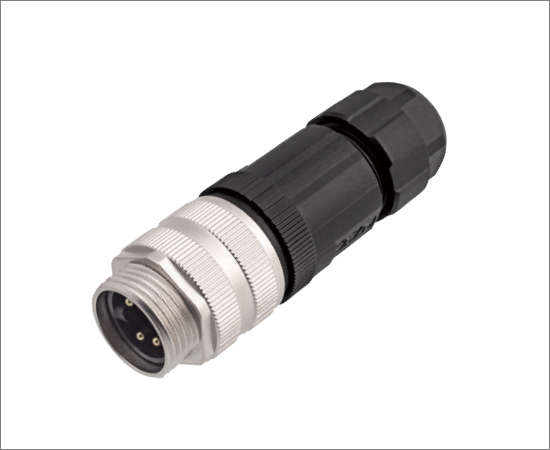

| 7/8直式针型塑胶组装式插头-螺钉式-5芯 | 7/8-P5-PLA P13.5 | 7/8-P5-PLA P9 | 5 | ↓ | |

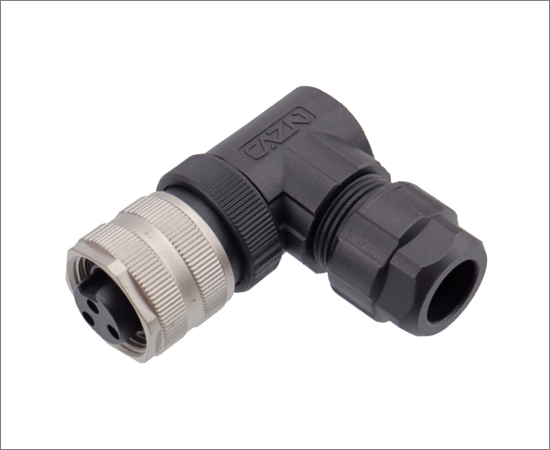

| 7/8弯式孔型塑胶组装式插头-螺钉式-5芯 | 7/8-S5-PLD P13.5 | 7/8-S5-PLD P9 | 5 |
| |
| 7/8弯式针型塑胶组装式插头-螺钉式-5芯 | 7/8-P5-PLD P13.5 | 7/8-P5-PLD P9 | 5 |
|
机械参数
| 壳体材料： | 黄铜镀镍/锌合金度镍/PA+GF |
| 胶芯材料： | PA+GF/TPU |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 黄铜/磷铜镀金 |
| 防护等级： | IP65/IP67 |
| 绝缘阻抗： | ≥100 mΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 执行标准： | IEC 61076-2-101 |

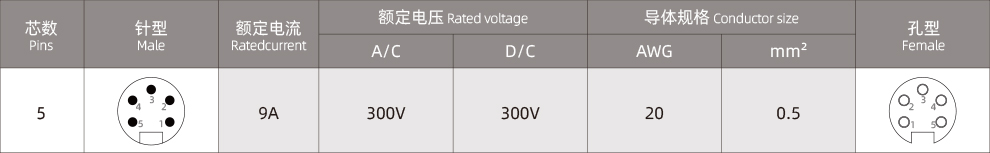

电气参数
| 产品名称 | 出线尺寸-PG13.5 | 出线尺寸-PG9 | 芯数 | 3D下载 | 2D下载 |
| 7/8直式孔型塑胶组装式插头-螺钉式-5芯 | 7/8-S5-PLA P13.5 | 7/8-S5-PLA P9 | 5 | ↓ | |
| 7/8直式针型塑胶组装式插头-螺钉式-5芯 | 7/8-P5-PLA P13.5 | 7/8-P5-PLA P9 | 5 | ↓ | |
| 7/8弯式孔型塑胶组装式插头-螺钉式-5芯 | 7/8-S5-PLD P13.5 | 7/8-S5-PLD P9 | 5 |
| |
| 7/8弯式针型塑胶组装式插头-螺钉式-5芯 | 7/8-P5-PLD P13.5 | 7/8-P5-PLD P9 | 5 |
|

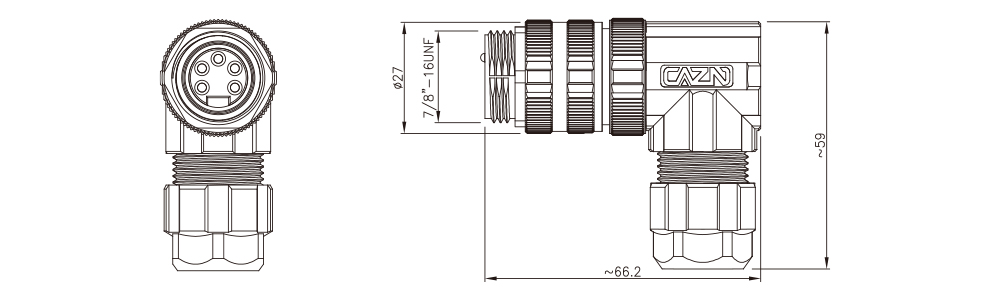

尺寸图

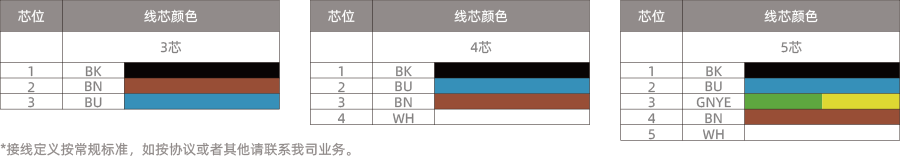

接线定义
