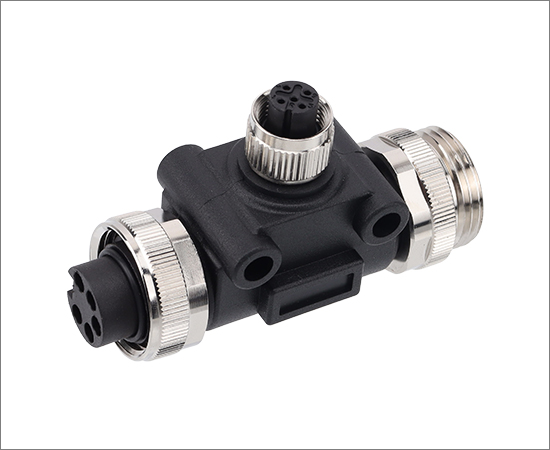

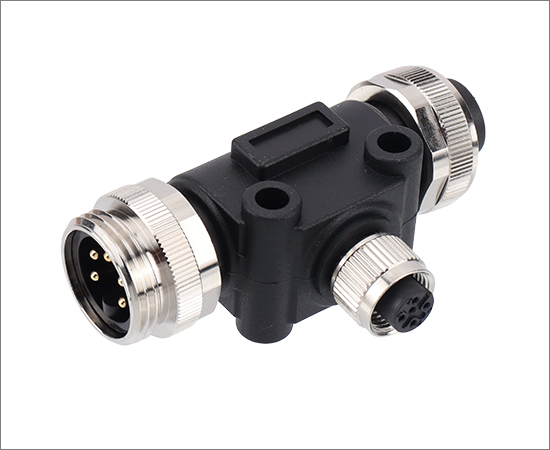

7/8T型插头 5芯
| 产品名称 | 出线尺寸-PG | 出线尺寸-PG9 | 芯数 | 3D下载 | 2D下载 |

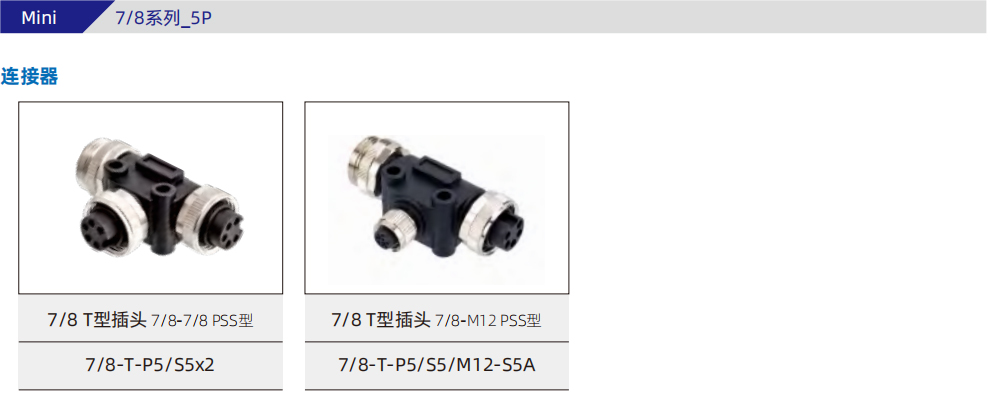

| 7/8 T型插头 7/8-7/8 PSS型 | 7/8-T-P5/S5x2 | 5 | ↓ | ||
| 7/8 T型插头 7/8-M12 PSS型 | 7/8-T-P5/S5/M12-S5A | 5 | ↓ |
机械参数
| 壳体材料： | 黄铜镀镍/锌合金度镍/PA+GF |
| 胶芯材料： | PA+GF/TPU |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 黄铜/磷铜镀金 |
| 防护等级： | IP65/IP67 |
| 绝缘阻抗： | ≥100 mΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 执行标准： | IEC 61076-2-101 |
电气参数
| 产品名称 | 出线尺寸-PG | 出线尺寸-PG9 | 芯数 | 3D下载 | 2D下载 |
| 7/8 T型插头 7/8-7/8 PSS型 | 7/8-T-P5/S5x2 | 5 | ↓ | ||
| 7/8 T型插头 7/8-M12 PSS型 | 7/8-T-P5/S5/M12-S5A | 5 | ↓ |

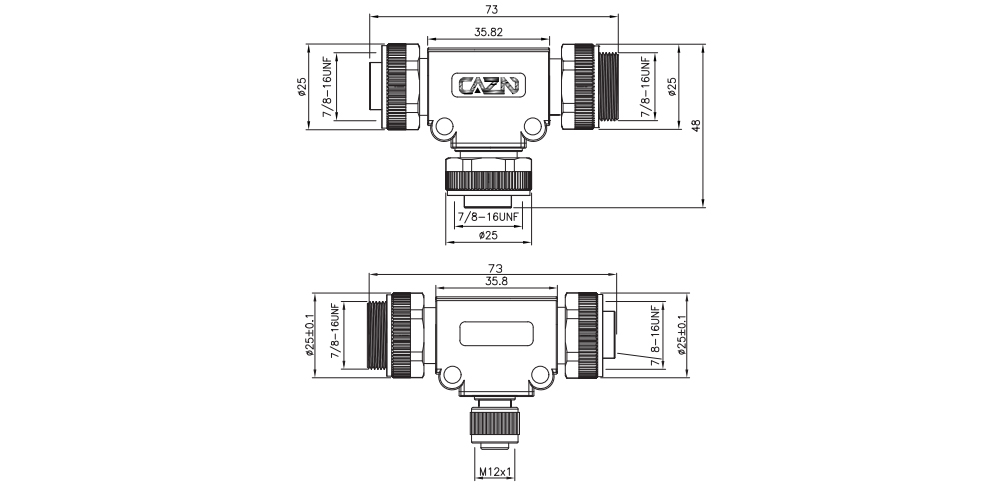

尺寸图
接线定义
