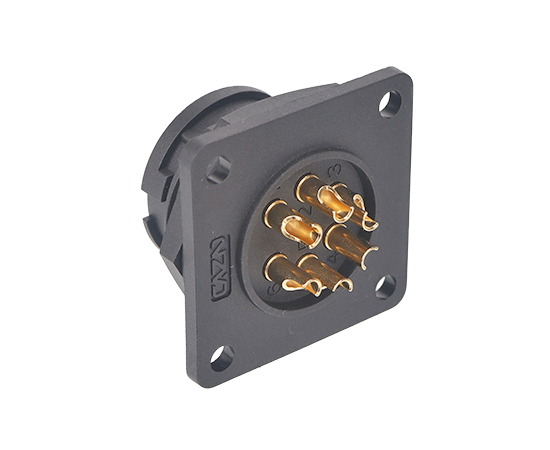

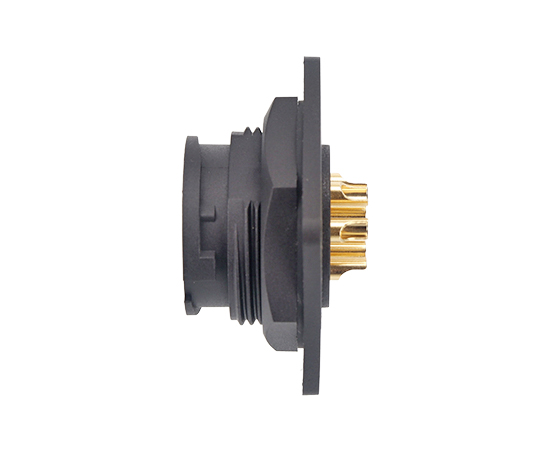

E16方形法兰针型插座(卡扣式)
| 产品名称 | 芯数 | 型号 | 3D下载 | 2D下载 |
| E16方形法兰针型插座(卡扣式) | 2 | E16B-P2-PWH | ||
| E16方形法兰针型插座(卡扣式) | 3 | E16B-P3-PWH | ||
| E16方形法兰针型插座(卡扣式) | 4 | E16B-P4-PWH | ||
| E16方形法兰针型插座(卡扣式) | 5 | E16B-P5-PWH | ||
| E16方形法兰针型插座(卡扣式) | 6 | E16B-P6-PWH | ||
| E16方形法兰针型插座(卡扣式) | 7 | E16B-P7-PWH | ||
| E16方形法兰针型插座(卡扣式) | 18 | E16B-P18-PWH | ||
| E16方形法兰针型插座(卡扣式) | 20 | E16B-P20-PWH | ||
| E16方形法兰针型插座(卡扣式) | 21 | E16B-P21-PWH | ||
| E16方形法兰针型插座(卡扣式) | 22 | E16B-P22-PWH |
机械参数
| 外壳材料： | 热塑性塑料PA66 阻燃等级：V-0 |
| 插针材料： | 铜镀金 |
| 连接方式： | 卡扣锁紧(B) |
| 接线方式： | 焊接 |
| 插拔次数： | ≥500次 |
| 绝缘电阻： | 2000 mΩ |
| 适用温度： | -40℃ ~ +105℃ |
| 接线范围： | 6.0mm~13.0mm |
| 防护等级： | IP67，IP68 |
| 产品规格： | 1"-20UNEF |
| 额定电压： | 250~600V AC/DC |

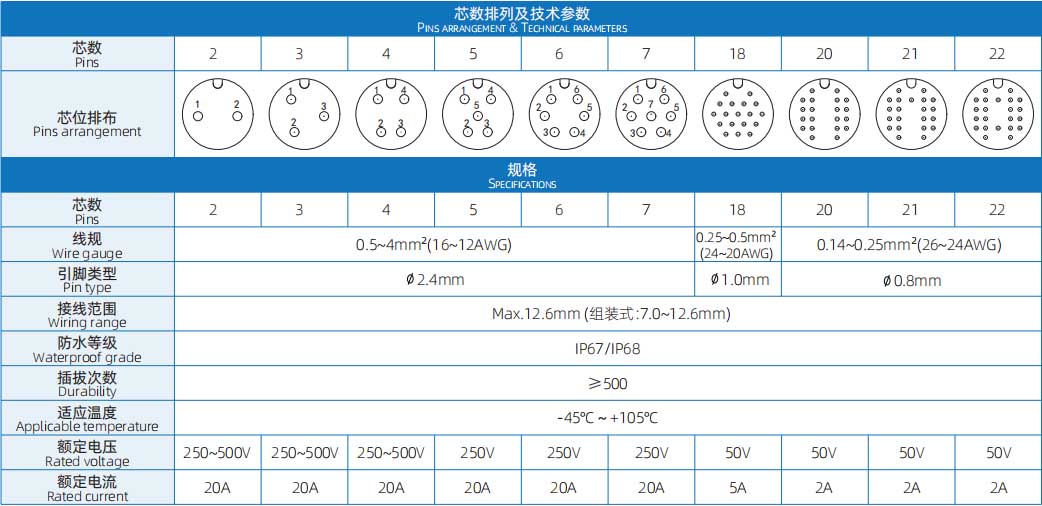

电气参数
| 产品名称 | 芯数 | 型号 | 3D下载 | 2D下载 |
| E16方形法兰针型插座(卡扣式) | 2 | E16B-P2-PWH | ||
| E16方形法兰针型插座(卡扣式) | 3 | E16B-P3-PWH | ||
| E16方形法兰针型插座(卡扣式) | 4 | E16B-P4-PWH | ||
| E16方形法兰针型插座(卡扣式) | 5 | E16B-P5-PWH | ||
| E16方形法兰针型插座(卡扣式) | 6 | E16B-P6-PWH | ||
| E16方形法兰针型插座(卡扣式) | 7 | E16B-P7-PWH | ||
| E16方形法兰针型插座(卡扣式) | 18 | E16B-P18-PWH | ||
| E16方形法兰针型插座(卡扣式) | 20 | E16B-P20-PWH | ||
| E16方形法兰针型插座(卡扣式) | 21 | E16B-P21-PWH | ||
| E16方形法兰针型插座(卡扣式) | 22 | E16B-P22-PWH |

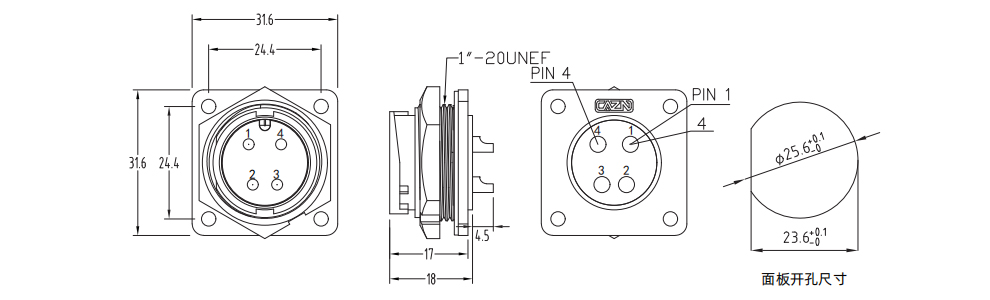

尺寸图
