实时Ethernet接口编码器是专为工业自动化和工业物联网（IIoT）设计的设备，通过实时以太网协议（如PROFINET、EtherCAT、EtherNet/IP、OPC UA等）实现高精度控制和数据传输，满足工业4.0对设备互联、实时性和可靠性的要求。在实时Ethernet接口编码器与M12连接器的应用中，M12连接器凭借其独特的编码设计、高防护等级和灵活的配置，成为工业自动化设备实现高精度、高可靠性数据传输的关键组件，尤其在实时Ethernet接口编码器与工业总线系统的连接中展现出显著优势。
应用领域：
包装机械
灌装车间
搬运与装配系统
采矿和露天采矿
起重装置和起重系统
物料运输和输送技术
木材、塑料或金属加工
纸张和纸板的生产加工
机械工程
钢铁厂和轧钢厂
港口设备和起重机技术

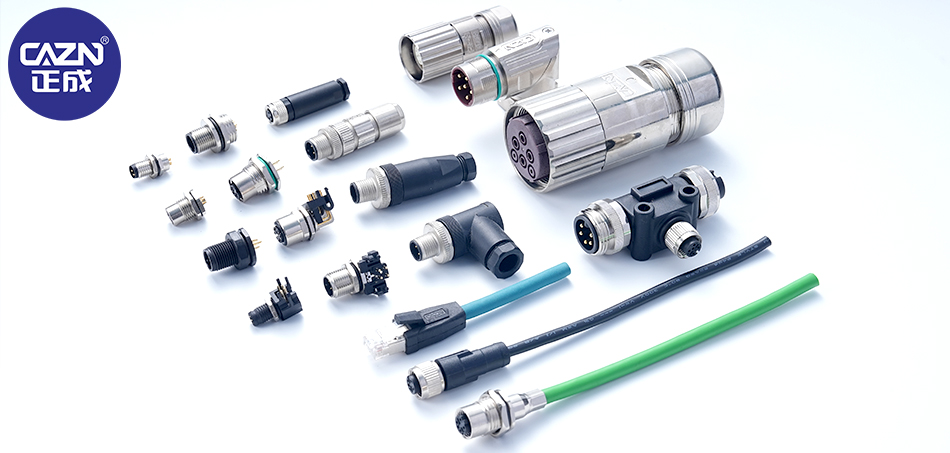

实时Ethernet接口编码器与M12连接器的适配性
实时Ethernet接口编码器需通过高精度、低延迟的通信协议（如PROFINET、EtherCAT、EtherNet/IP）实现与控制系统的同步，而M12连接器的编码设计（如A、D、X编码）可精准匹配不同协议的传输需求：
● A编码：支持2-17芯连接器，适用于传感器、执行器及IO-Link设备，可覆盖编码器的基础信号传输需求，同时兼容直流电源连接，简化设备布线。

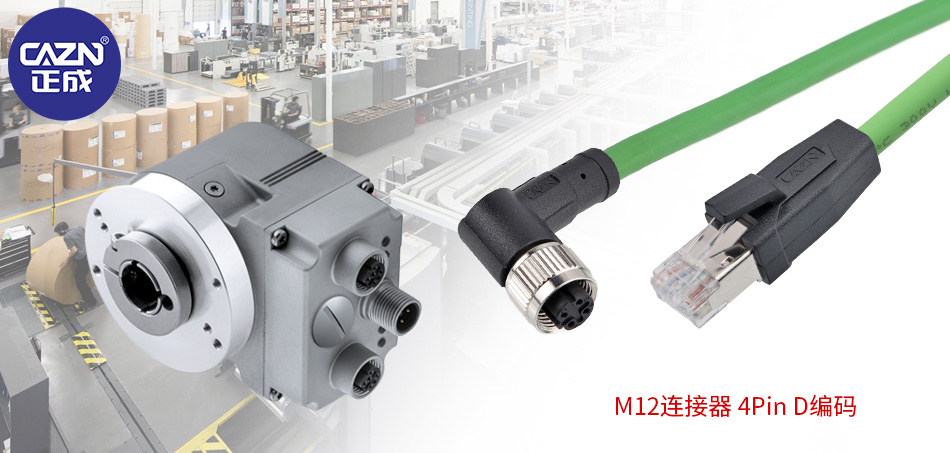

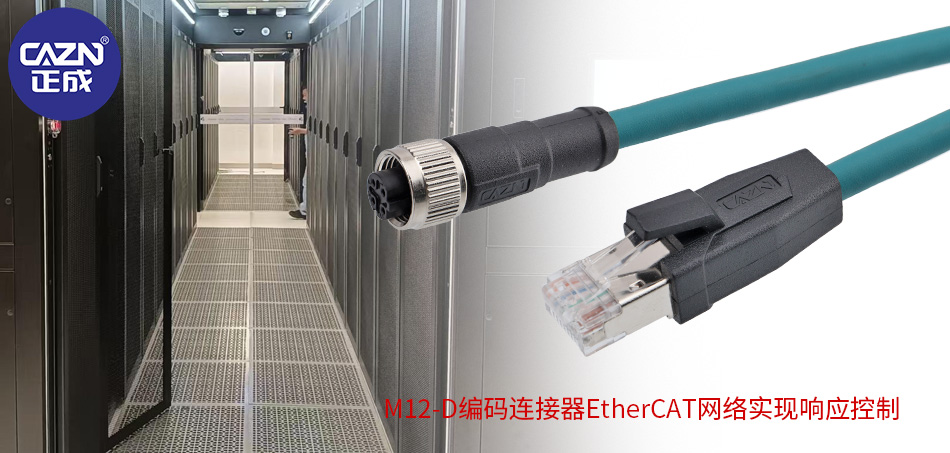

● D编码：专为100Mbit工业以太网设计，采用4芯结构，与CAT5e电缆兼容，可满足PROFINET、EtherNet/IP等协议对实时性的要求，适用于编码器与PLC的高速数据交互。
● X编码：支持10Gbit高速以太网传输，8芯全屏蔽设计符合CAT6A标准，适用于EtherCAT等对带宽和延迟要求极高的场景，为高精度编码器提供稳定的数据通道。
PROFINET – 实现最高系统可用性
● 通过媒体冗余协议（MRP）提高系统和设备可用性： 如果环状拓扑结构中出现线路或开关故障时，系统会继续正常运行， 只发出一条警告消息。
● 采用链路层发现协议（LLDP），无需在更换设备前进行预配置： 在苛刻的应用环境下，即便是最好的设备都可能发生故障。 为了节约设备更换时间，OptoTurn EAL580通过LLDP来检测网络中相邻设备的连接状态。 无需预配置，即可随时更换相同设备。
● 支持实时（RT）和等时同步实时（IRT）工作模式： OptoTurn EAL580总能适应各种应用的要求。
EtherCAT – 实现超高速、高精度控制
● 调试方便、直观： 设备地址分配方便，例如可使用TwinCAT调试软件。 通过基于EtherCAT的文件访问协议（FoE）来控制编码器固件的升级。
● 周期时间（62.5 μs）极短，相位抖动低： 适用于要求苛刻的应用以及对设备进行实时高精度控制。
● 支持自由振荡模式、同步模式及分布式时钟模式。 OptoTurn EAL580总能适应各种应用的要求。 无论是自由测定或以同步模式提供测量值，都不影响。
EtherNet/IP – 适用于通用数据访问
● 通过设备级环网（DLR）提高设备可用性： 如果环状拓扑结构的设备网络出现中断，OptoTurn EAL580能确保编码器数据仍然可以发送至控制系统。
● 集成的Web服务器通过控制系统从办公网络访问过程数据，并发送至旋转编码器： 数据储存与分析可以在任何服务器或云端完成。 控制系统对数据访问进行管理，并确保最高安全级别。
典型应用场景
运动控制：
● 在包装机械中，编码器通过M12-D编码连接器与PLC实时通信，精确控制包装材料的输送速度和位置，确保封装精度。
● 在起重装置中，多台电机通过EtherCAT协议同步运行，M12-X编码连接器为编码器提供高速数据通道，实现负载的平稳提升。
过程自动化：
● 在钢铁厂轧钢机中，编码器通过M12-A编码连接器监测轧辊转速，实时调整轧制力，M12连接器的抗振动能力确保数据传输稳定性。
● 在木材加工中，编码器通过M12连接器反馈木材位置信息，优化切割精度，减少材料浪费。
工业物联网（IIoT）：
● 编码器通过M12连接器将数据上传至云端，结合OPC UA协议实现远程监控和预测性维护，提前预警设备故障。
● 在智能工厂中，M12连接器支持编码器与边缘计算设备的实时数据交互，优化生产流程，提高生产效率。
实时Ethernet接口编码器与M12连接器的结合，是工业自动化领域“高精度控制”与“高可靠性传输”的完美融合。二者通过技术协同、应用价值提升和行业趋势引领，不仅满足了当前工业场景对效率、成本和可靠性的需求，更为未来智能工厂、工业物联网等新兴领域的发展奠定了坚实基础。随着TSN、AI等技术的深入应用，这一组合将持续推动工业自动化向更高水平演进。
