Camera Link 是一种专为机器视觉应用设计的高速串行通信协议，由美国自动化成像协会（AIA, Automated Imaging Association）于2000年推出。Camera Link 协议线缆因其高带宽、低延迟、确定性强的特性，主要应用于对图像传输性能要求严苛的工业机器视觉和科学成像领域。
产品特点

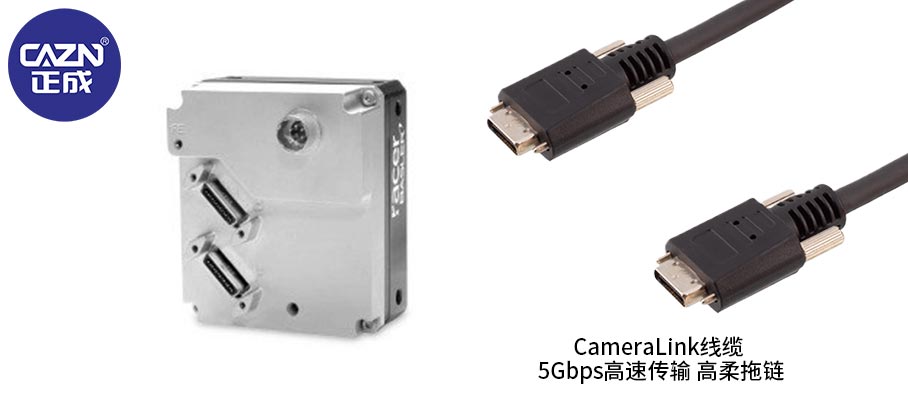

- 基于Camera Link协议的标准电缆，支持Medium／Full Configuration（使用2根时）。
- 高滑动·细径电缆支持Base／Medium Configuration。
- 根据用途，固定部有标准型和细径型，可动部有高滑动型等可供选择。
- 依靠在半导体制造设备专用高速传输电缆上磨练的制造技术，使得信号线具有极高的外径精度和相对介电常数精度。
- 通过彻底的品质管理，实现了低SKEW及衰减量的稳定性。

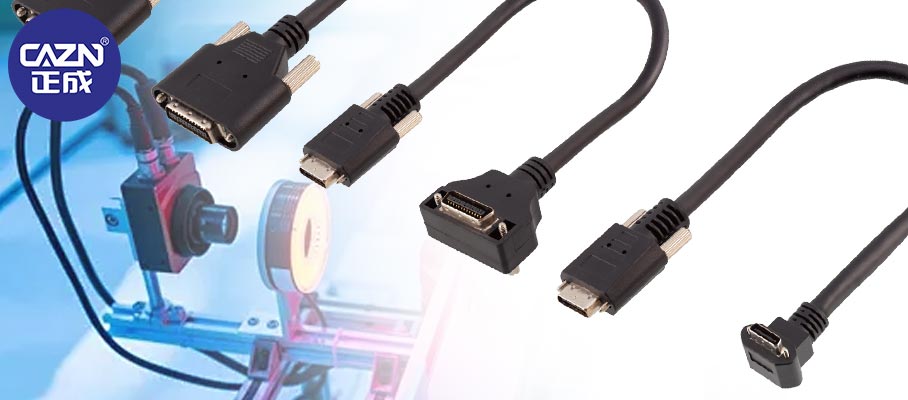

- 连接器为铸模形式，有直线型和直角型可供选择，延长用电缆的产品线也阵容齐全。
- 电缆符合UL标准，难燃性可达VW-1级。
- 符合RoHS2指令。
适用品牌 Dalsa、Sory、JAI、AVT、PointGrey、OMRON、Vieworks等
Camera Link 协议线缆类型
Camera Link 使用标准化的 MDR（Mini Delta Ribbon） 接口（通常是26针），其线缆根据传输带宽和通道数量的不同。
线缆特性

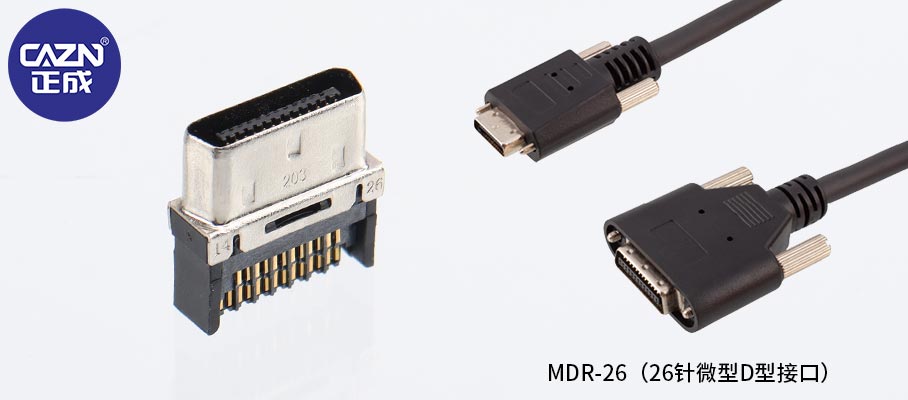

接口类型：标准为 MDR-26（26针微型D型接口），Deca 模式可能使用 MDR-60 或双 MDR-26。
最大长度：
◆Base/Medium/Full：通常 ≤10 米（受信号完整性限制）
◆实际可用长度取决于制造商、屏蔽质量及数据速率
屏蔽要求：必须使用全屏蔽双绞线（Shielded Twisted Pair, STP），以减少串扰和电磁干扰。
供电能力：Camera Link 线缆可提供有限的电源（通常通过单独的电源引脚），但多数相机仍需外接电源。
主要应用
1. 工业自动化与检测
PCB（印刷电路板）自动光学检测（AOI）：高速扫描微小焊点、线路缺陷，需 Full 或 Deca 模式支持高分辨率+高帧率。
半导体晶圆检测：纳米级缺陷识别，要求极低抖动和稳定同步，Camera Link 提供确定性传输。
平板显示检测（LCD/OLED）：大尺寸面板像素级检测，常使用 Medium/Full 配置。
2. 高速成像与运动分析
生产线上的高速产品检测（如瓶装饮料、药片、金属零件）：相机帧率可达数百 fps，需 Base/Medium 模式实时传输。
弹道分析、爆炸过程记录：超高速相机（>1000 fps）配合 Full/Deca 接口捕捉瞬态现象。
3. 医疗与生命科学成像
数字病理切片扫描：高分辨率线阵相机（Line Scan）通过 Camera Link 逐行采集组织图像。
共聚焦显微镜、荧光成像：需要精确触发与低噪声传输，Camera Link 的同步信号（如 Frame Valid）至关重要。
4. 科研与天文观测
天文CCD相机：长时间曝光、低噪声要求，Camera Link 提供稳定可靠的图像下传。
粒子物理实验中的高速探测器读出：强调时间戳精度和数据完整性。
5. 军事与航空航天
无人机/卫星遥感成像：在早期系统中广泛采用 Camera Link（现逐步转向 SpaceWire 或 CoaXPress）。
红外/热成像导引头测试：实时回传高动态范围图像用于目标识别。
如果你的应用涉及高帧率、高分辨率、硬实时触发、低抖动传输，且传输距离在10米以内，Camera Link 仍是可靠选择。
如需具体选型建议，请提供：
相机型号或分辨率/帧率参数
传输距离
是否需要供电（PoCL）
系统是否已有帧捕获卡
注意事项
兼容性：确保相机、线缆和采集卡的配置匹配（Base/Medium/Full/Deca）。
方向性：Camera Link 线缆有方向（Camera → Frame Grabber），不可反接。
定制线缆：部分厂商提供带锁扣、柔性护套或更长距离（带中继器）的定制线缆。
替代方案：随着技术发展，CoaXPress、GigE Vision、USB3 Vision 等协议逐渐取代 Camera Link，但在某些高实时性场景中仍广泛使用。
Camera Link 作为机器视觉领域曾经的主流高速接口协议，凭借其高带宽、低延迟、强实时性与确定性传输，在工业检测、科研成像、医疗设备和国防应用中留下了不可磨灭的印记。尽管近年来随着 CoaXPress、10 GigE Vision 和 USB3 Vision 等更灵活、更易集成的接口兴起，Camera Link 的新项目占比有所下降，但在对时序精度、图像完整性要求极高的场景中，它依然是可靠甚至不可替代的选择。
