总线阀岛：工业自动化中的气电一体化控制核心
总线阀岛是一种集成了总线通信技术与气动控制功能的自动化设备，通过模块化设计将通讯模块与气动模块深度融合，实现气动系统的集中控制与高效通信。其核心价值在于简化工业自动化系统的布线复杂度，提升设备协同效率，并支持智能化运维管理，与M12连接器的协同应用：高速通信与灵活扩展的核心组合。
M12连接器在总线阀岛中的核心功能

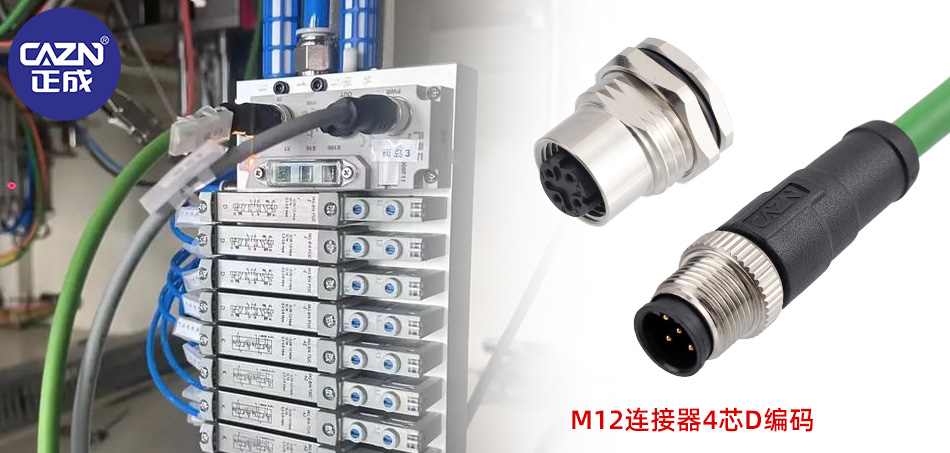

高速工业以太网通信（4芯D编码接口）
协议支持：专为ProfiNet、EtherNet/IP等工业以太网协议设计，支持100 Mbps至1 Gbps传输速率，满足实时数据交互需求。例如，EMC以太网总线阀岛通过两个M12总线接口实现串联通信，无需外接分支接头，简化布线并降低故障率。
特性：
4芯设计（TX+/TX-/RX+/RX-），兼容CAT5e及以上工业以太网电缆，传输距离≤100米。
金属外壳或高强度塑料材质，IP67防护等级，抗振动、抗冲击，适应恶劣工业环境。
屏蔽层360°搭接，有效抑制电磁干扰（EMI），符合IEC 61076-2-101标准。
应用场景：连接PLC、传感器、驱动器等设备，实现气动阀岛与控制系统的实时通信，支持菊花链或星型拓扑，提升系统扩展性。
传感器与执行器连接（5芯A编码接口）
IO-Link协议支持：
A类端口：为低功耗传感器（如光电传感器、压力传感器）提供24V直流电源（200mA至500mA）及数字信号传输。
B类端口：为高功率执行器（如电磁阀、气缸）提供2A电流，支持双向串行通信。
特性：
5芯设计（24V+/24V-/信号+/信号-/备用），针脚1为电源正极，针脚3为电源回路，针脚4为双向数据通信。
螺纹锁定或卡扣式接口，确保连接稳固，适合频繁维护场景。
应用场景：连接传感器与执行器，实现设备状态监测与控制信号传输，支持标准输入输出（SIO）模式，兼容传统数字现场设备。

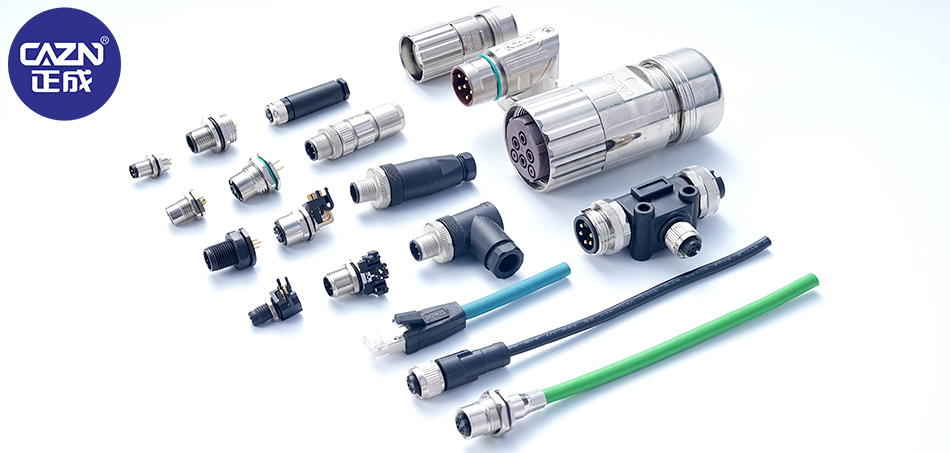

产品参数
● 壳体材料：黄铜镀镍/锌合金度镍/PA+GF
● 密封材料：环氧树脂/橡胶
● 插针材料：黄铜/磷铜镀金
● 胶芯材料：PA+GF/TPU
● 成型材料：TPU/PVC
● 接触阻抗：≤5mΩ
● 插拔次数：≥500次
● 执行标准：IEC 61076-2-101
● 适用温度：-25℃~+80℃
● 防水等级：IP67
总线阀岛与M12连接器的组合，通过高速通信、灵活扩展与智能化诊断，成为工业自动化领域的高效解决方案。选型时需综合考虑通信协议、环境适应性及成本扩展性，以最大化系统性能与投资回报。
