旋转编码器在机器人行业中应用广泛，是确保机器人精确运动和高效操作的核心元件。作为机器人技术中的关键组件，其应用范围广，从简单的机械臂到复杂的人形机器人，都离不开旋转编码器的精确测量和控制。
旋转编码器的工作原理
旋转编码器是一种高精度位移传感器，它可以将旋转角度、线性位移、速度等参数转化为电信号进行输出。其工作原理基于光学或磁性原理，通过测量旋转轴的角度和方向来输出相应的数字信号。
旋转编码器在机器人行业的关键作用
在机器人行业中，旋转编码器主要应用于舵机控制。舵机是机器人系统中常见的执行机构，广泛应用于机器人、相机云台以及机械臂中。旋转编码器在舵机中的应用，使得机器人能够实现高精度、大扭矩、高速的运动控制。
旋转编码器主要应用实心轴编码器、轴套型编码器、半空轴编码器等类型的连接器（或安装结构），这些连接器通过不同的机械设计实现编码器与驱动轴的可靠连接，从而精确传递旋转位置和速度信息。旋转编码器会应用到M12连接器，尤其是在需要可靠信号、电力传输的场景中，M12连接器凭借其高防护等级、紧凑设计和编码防误插功能，成为连接编码器与控制系统的关键组件。

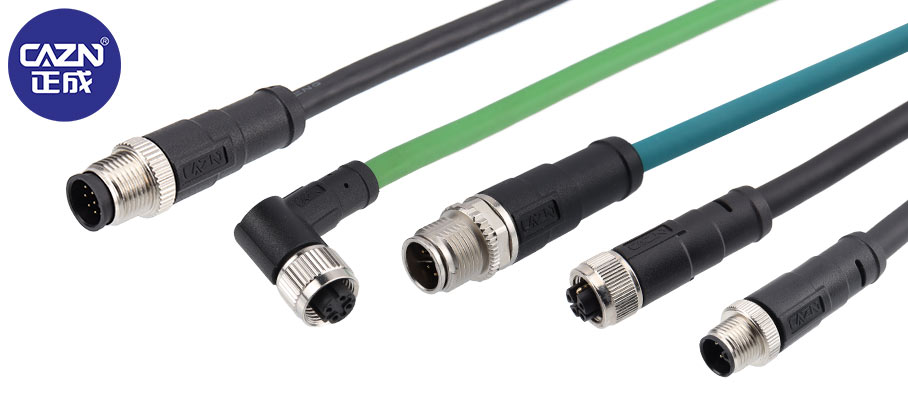

M12连接器在机器人编码器中的核心应用场景
传感器与编码器信号传输

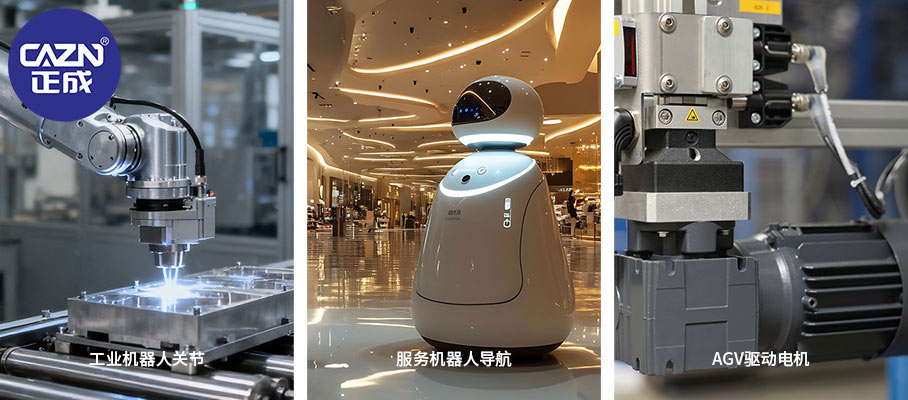

A编码：适用于通用传感器和编码器连接，支持2-17芯配置，可传输位置、速度信号及直流电源。例如，在工业机器人关节中，A编码M12连接器将编码器数据传输至PLC，实现闭环控制。
D编码：专为工业以太网设计（如PROFINET），4芯配置支持100 Mbit/s传输速率，适用于伺服驱动器与编码器间的高速通信，确保实时反馈。
X编码：支持10 Gbit/s千兆以太网，8芯配置满足机器人视觉系统或协作机器人对高带宽、低延迟的需求，如人形机器人运动控制中的多编码器同步。
电源与信号混合传输
K编码：5芯结构可同时传输控制信号、状态信息及交流电源，适用于高温、高湿、强振动环境（如焊接机器人关节），提供IP67/IP68防护等级。
L编码：针对高功率设备（如AGV驱动电机编码器），支持大电流传输（每极16A），确保电源稳定供应。
防误插与可靠性保障
M12连接器通过编码键槽（如A、B、D、X等）防止不同信号类型交叉连接，避免设备损坏。例如，在协作机器人中，编码器与控制器的连接需严格匹配编码类型，确保信号准确性。
M12连接器在机器人应用中的核心优势
高防护等级，适应恶劣环境
机器人常面临粉尘、油污、振动等挑战，M12连接器普遍达到IP67/IP68防护等级，防水防尘，确保编码器信号稳定传输。例如，在汽车制造焊接线中，M12连接器可耐受金属飞溅和高温环境。
紧凑设计，节省空间
直径仅12mm的M12连接器适用于机器人关节、末端执行器等狭小空间。例如，在六轴工业机器人中，M12连接器可集成于关节内部，减少线束体积，提升运动灵活性。
高速数据传输，支持实时控制
X编码M12连接器支持10 Gbit/s传输速率，满足机器人对低延迟、高带宽的需求。例如，在双臂协作机器人中，X编码连接器实现两臂编码器数据的同步传输，确保动作协调。
标准化与互操作性
M12连接器遵循IEC 61076-2-101标准，不同制造商产品可互换，降低维护成本。例如，在机器人产线中，可快速更换编码器或连接器，减少停机时间。
旋转编码器在机器人行业中的应用至关重要，其精确的测量和控制能力使得机器人能够实现高效、稳定的工作。随着技术的不断进步，旋转编码器在机器人行业中的应用将更加广泛，CAZN正成连接器为机器人技术的发展提供有力支持。
