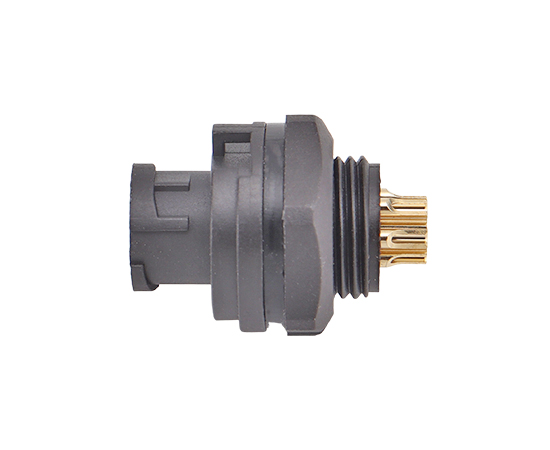

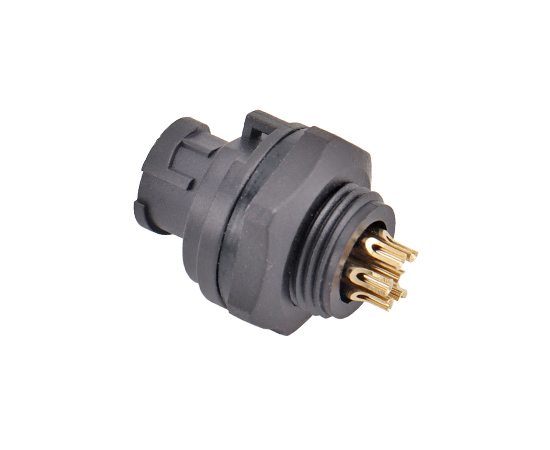

E7板前安装针型插座(卡扣式)
| 产品名称 | 额定电压 | 额定电流 | 芯数 | 产品型号 | 3D下载 | 2D下载 |
| E7 板前安装 针型 插座(卡扣式) | 125V | 5A | 2 | E7B-P2-PWB |  | ↓ |
| E7 板前安装 针型 插座(卡扣式) | 125V | 5A | 3 | E7B-P3-PWB | | ↓ |
| E7 板前安装 针型 插座(卡扣式) | 60V | 2A | 4 | E7B-P4-PWB | | ↓ |
| E7 板前安装 针型 插座(卡扣式) | 60V | 2A | 5 | E7B-P5-PWB | | ↓ |
| E7 板前安装 针型 插座(卡扣式) | 60V | 2A | 6 | E7B-P6-PWB | | ↓ |
机械参数
| 外壳材料： | 热塑性塑料PA66 阻燃等级：V-0 |
| 插针材料： | 黄铜/磷铜镀金 |
| 密封材料： | 环氧树脂/橡胶 |
| 连接方式： | 螺纹锁紧(T);卡扣锁紧(B) |
| 接线方式： | 焊接 |
| 接触阻抗： | ≤5mΩ |
| 插拔次数： | ≥500次 |
| 绝缘阻抗： | ≥100mΩ |
| 适用温度： | -25℃ ~ +105℃ |
| 接线范围： | 3.5mm~6.8mm |
| 防护等级： | IP67，IP68 |
| 产品规格： | 7/16"-28UNS |

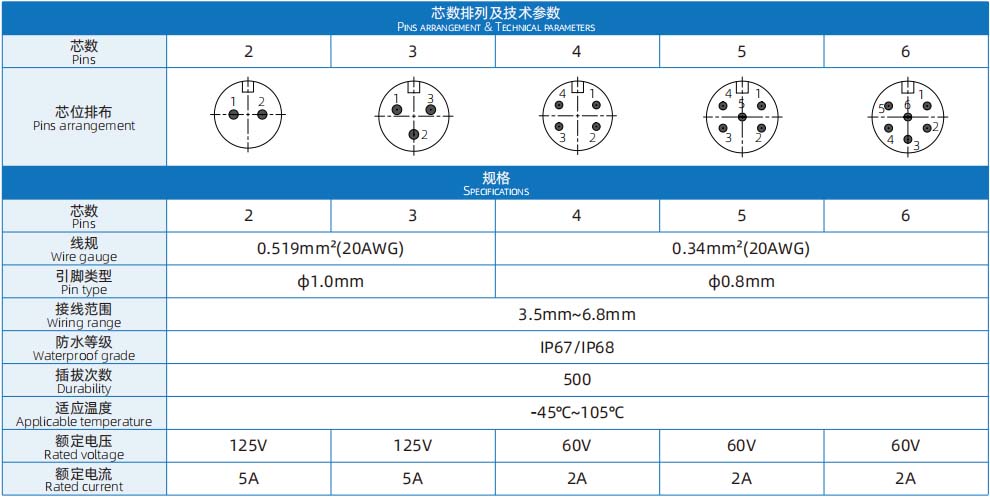

电气参数
| 产品名称 | 额定电压 | 额定电流 | 芯数 | 产品型号 | 3D下载 | 2D下载 |
| E7 板前安装 针型 插座(卡扣式) | 125V | 5A | 2 | E7B-P2-PWB | | ↓ |
| E7 板前安装 针型 插座(卡扣式) | 125V | 5A | 3 | E7B-P3-PWB | | ↓ |
| E7 板前安装 针型 插座(卡扣式) | 60V | 2A | 4 | E7B-P4-PWB | | ↓ |
| E7 板前安装 针型 插座(卡扣式) | 60V | 2A | 5 | E7B-P5-PWB | | ↓ |
| E7 板前安装 针型 插座(卡扣式) | 60V | 2A | 6 | E7B-P6-PWB | | ↓ |

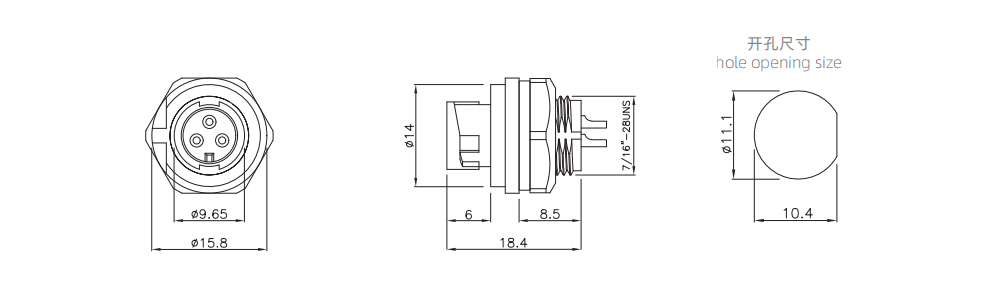

尺寸图
