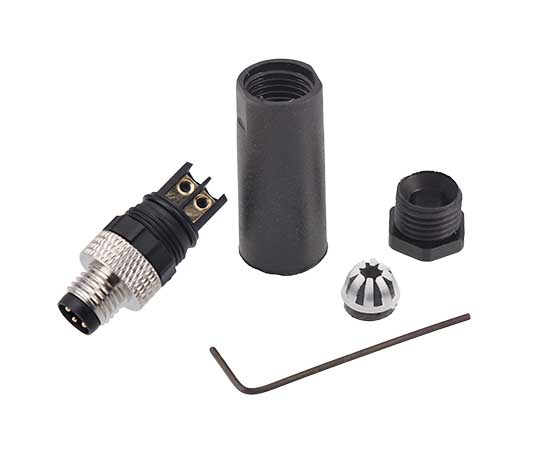

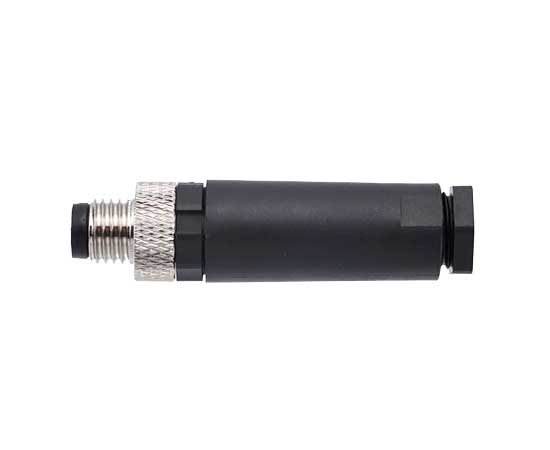

M8直式针型塑胶插头 螺钉压接
欧标连接 M8系列，
结构类型：塑胶组装直式插头，
插针类型：针型，
芯数：3，4pin，
连接方式：螺钉，
屏蔽：否，
认证：CE,RoHS,UL,
标准：IEC 61076-2-104，
| 产品名称 | 产品型号 | 3D下载 | 2D下载 |
| M8直式针型塑胶组装式插头 3A 螺钉式 | M8-P3A-PLA 05 | ↓ | ↓ |
| M8直式针型塑胶组装式插头 4A 螺钉式 | M8-P4A-PLA 05 | ↓ | ↓ |
机械参数
| 壳体材料： | 黄铜镀镍/锌合金度镍 |
| 胶芯材料： | PA66 |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 黄铜/磷铜镀金 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-104 |

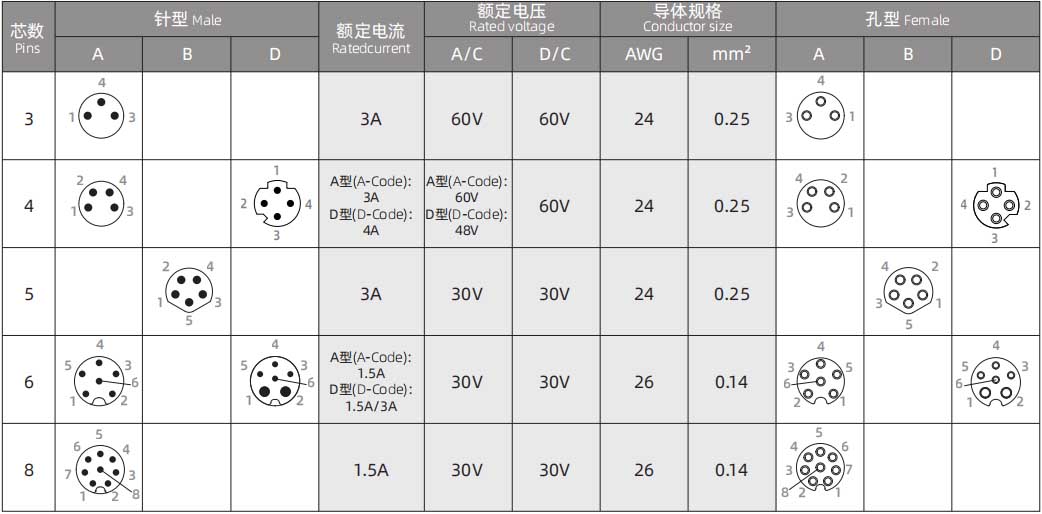

电气参数
| 产品名称 | 产品型号 | 3D下载 | 2D下载 |
| M8直式针型塑胶组装式插头 3A 螺钉式 | M8-P3A-PLA 05 | ↓ | ↓ |
| M8直式针型塑胶组装式插头 4A 螺钉式 | M8-P4A-PLA 05 | ↓ | ↓ |
尺寸图

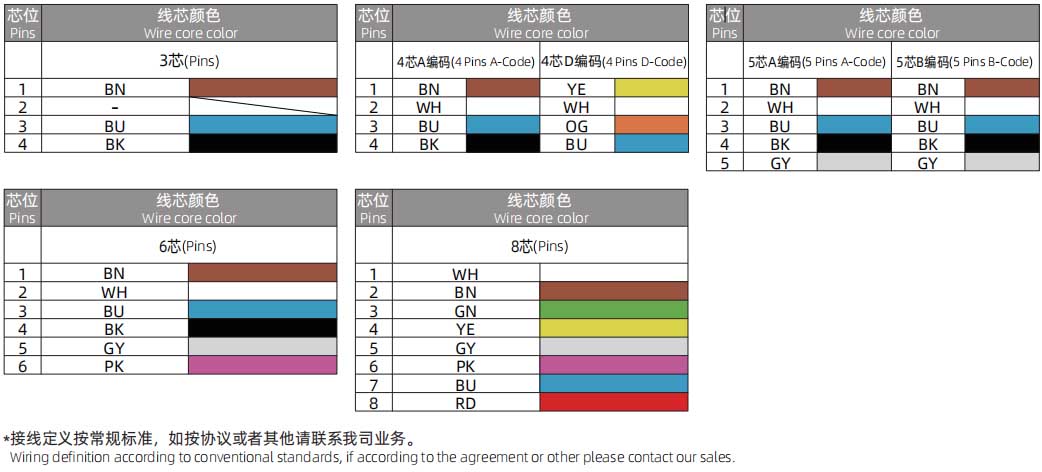

接线定义
M8直式针型塑胶插头 螺钉压接
欧标连接 M8系列，
结构类型：塑胶组装直式插头，
插针类型：针型，
芯数：3，4pin，
连接方式：螺钉，
屏蔽：否，
认证：CE,RoHS,UL,
标准：IEC 61076-2-104，
机械参数
| 壳体材料： | 黄铜镀镍/锌合金度镍 |
| 胶芯材料： | PA66 |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 黄铜/磷铜镀金 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-104 |
电气参数
| 产品名称 | 产品型号 | 3D下载 | 2D下载 |
| M8直式针型塑胶组装式插头 3A 螺钉式 | M8-P3A-PLA 05 | ↓ | ↓ |
| M8直式针型塑胶组装式插头 4A 螺钉式 | M8-P4A-PLA 05 | ↓ | ↓ |
尺寸图
接线定义
-
-
