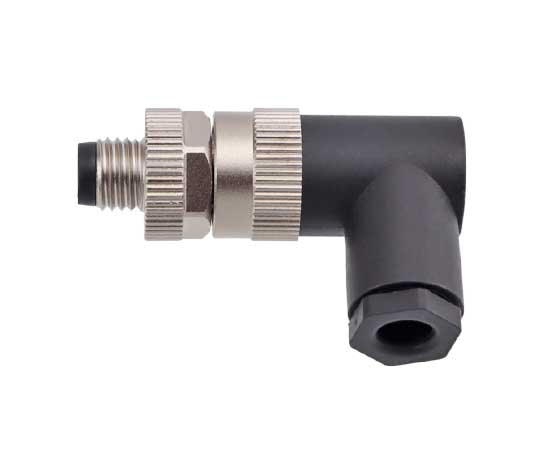

M8弯式针型塑胶插头 螺钉压接
| 产品名称 | 产品型号 | 3D下载 | 2D下载 |
| M8弯式针型塑胶组装式插头 3A 螺钉式 | M8-P3A-PLD 05 | ||
| M8弯式针型塑胶组装式插头 4A 螺钉式 | M8-P4A-PLD 05 |
机械参数
| 壳体材料： | 黄铜镀镍/锌合金度镍 |
| 胶芯材料： | PA66 |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 黄铜/磷铜镀金 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-104 |
电气参数
| 产品名称 | 产品型号 | 3D下载 | 2D下载 |
| M8弯式针型塑胶组装式插头 3A 螺钉式 | M8-P3A-PLD 05 | ||
| M8弯式针型塑胶组装式插头 4A 螺钉式 | M8-P4A-PLD 05 |
| 产品目录 | CAZN正成-欧标产品选型手册 |
| EMC认证 | 查看 |
| RoHS报告 | 查看 |
| 正成连接器欧标系列-EMC证书 | 查看 |

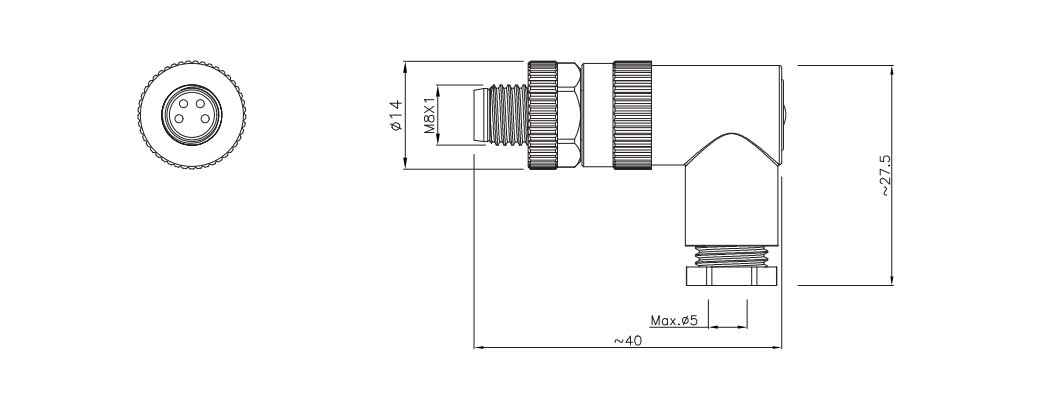

尺寸图
接线定义
