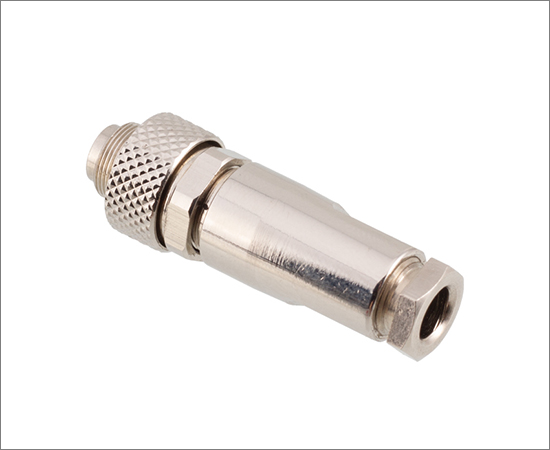

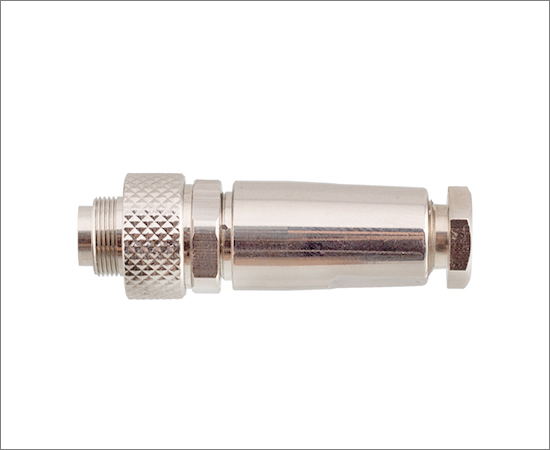

M9直式针型金属插头 焊线式
| 产品名称 | 产品型号 | 芯数 | 3D下载 | 2D下载 |
| M9直式针型金属插头-焊线式2芯 | M9-P2-GWA05 | 2 |
| |
| M9直式针型金属插头-焊线式3芯 | M9-P3-GWA05 | 3 |
| |
| M9直式针型金属插头-焊线式4芯 | M9-P4-GWA05 | 4 |
| |
| M9直式针型金属插头-焊线式5芯 | M9-P5-GWA05 | 5 |
| |
| M9直式针型金属插头-焊线式6芯 | M9-P6-GWA05 | 6 |
| |
| M9直式针型金属插头-焊线式7芯 | M9-P7-GWA05 | 7 |
| |
| M9直式针型金属插头-焊线式8芯 | M9-P8-GWA05 | 8 |
|
机械参数
| 壳体材料： | 锌合金镀镍/黄铜镀镍 |
| 胶芯材料： | PA66 |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 黄铜/磷铜镀金 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤3 mΩ |
| 接线范围： | 3.0~5.0mm |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |

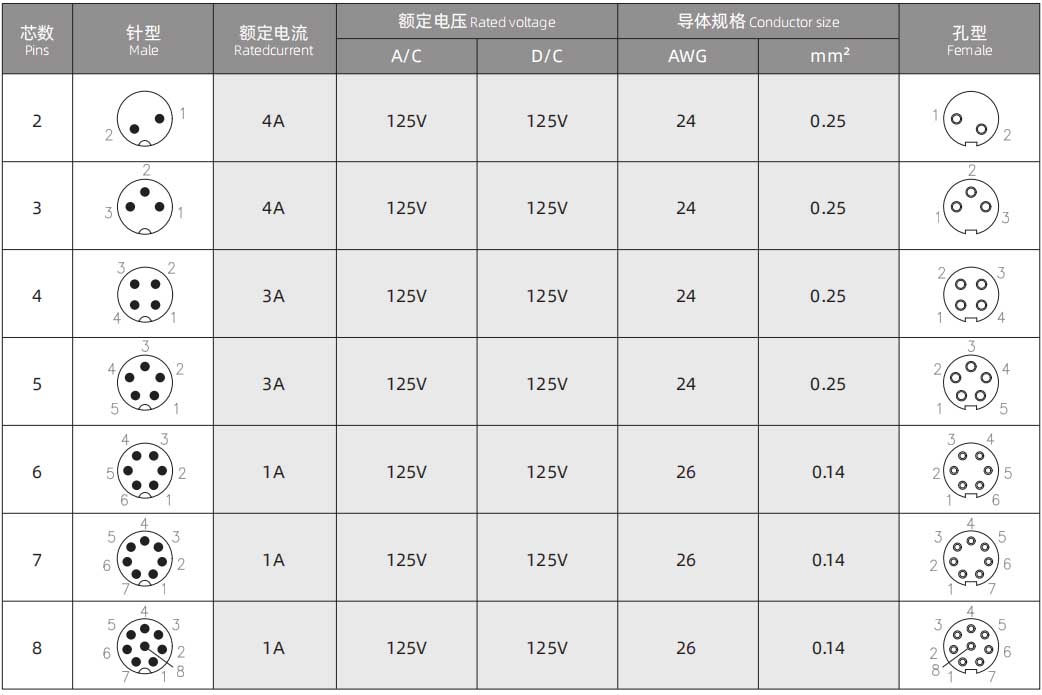

电气参数
| 产品名称 | 产品型号 | 芯数 | 3D下载 | 2D下载 |
| M9直式针型金属插头-焊线式2芯 | M9-P2-GWA05 | 2 |
| |
| M9直式针型金属插头-焊线式3芯 | M9-P3-GWA05 | 3 |
| |
| M9直式针型金属插头-焊线式4芯 | M9-P4-GWA05 | 4 |
| |
| M9直式针型金属插头-焊线式5芯 | M9-P5-GWA05 | 5 |
| |
| M9直式针型金属插头-焊线式6芯 | M9-P6-GWA05 | 6 |
| |
| M9直式针型金属插头-焊线式7芯 | M9-P7-GWA05 | 7 |
| |
| M9直式针型金属插头-焊线式8芯 | M9-P8-GWA05 | 8 |
|
| 产品目录 | CAZN正成-欧标产品选型手册 |
| EMC认证 | 查看 |
| RoHS报告 | 查看 |
| 正成连接器欧标系列-EMC证书 | 查看 |

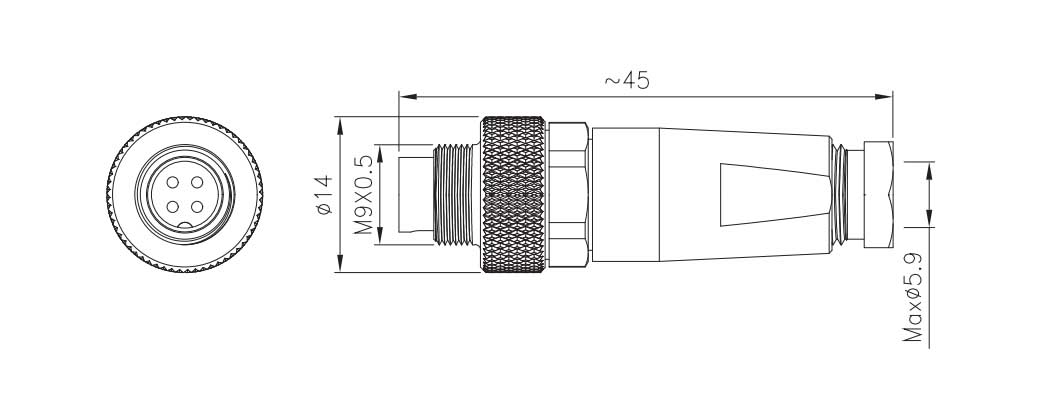

尺寸图

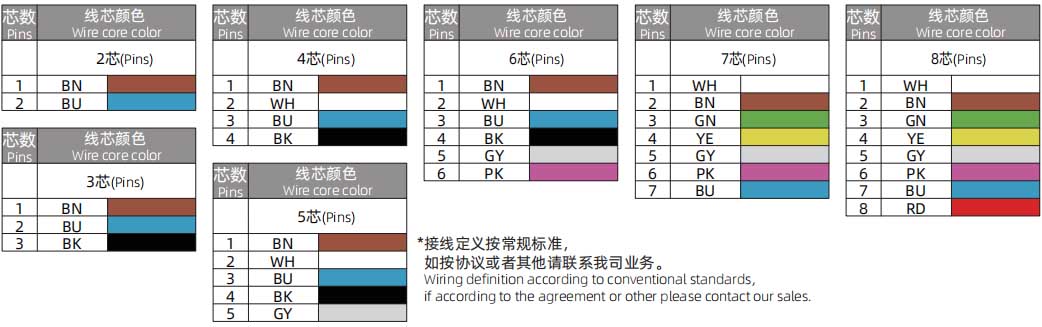

接线定义
