组装式插头

您所在的位置：首页>产品中心>欧标连接器>M12>组装式插头

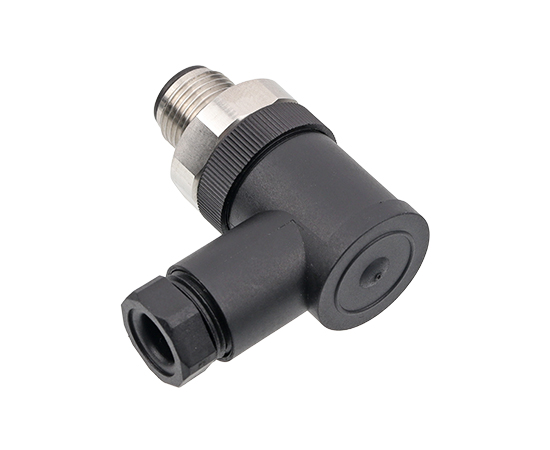

M12弯式针型塑胶插头螺钉式 316不锈钢螺钉}

M12弯式针型塑胶插头螺钉式 316不锈钢螺钉

欧标连接器 M12系列，

结构类型：塑胶组装弯式插头，

插针类型：针型，

芯数：2,3,4,5,6,8 Pin，

连接方式：螺钉，不锈钢螺钉

屏蔽：否，

认证：CE,RoHS,UL，

标准：IEC 61076-2-101

生成PDF资料

在线购物

产品名称	芯数	出线尺寸-PG7	出线尺寸-PG9	3D下载	2D下载
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	2A	M12-P2A-PLDP7-BXG	M12-P2A-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	3A	M12-P3A-PLDP7-BXG	M12-P3A-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	4A	M12-P4A-PLDP7-BXG	M12-P4A-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	4B	M12-P4B-PLDP7-BXG	M12-P4B-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	4D	M12-P4D-PLDP7-BXG	M12-P4D-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	5A	M12-P5A-PLDP7-BXG	M12-P5A-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	5B	M12-P5B-PLDP7-BXG	M12-P5B-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	5D	M12-P5D-PLDP7-BXG	M12-P5D-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	6A	M12-P6A-PLDP7-BXG	M12-P6A-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	8A	M12-P8A-PLDP7-BXG	M12-P8A-PLDP9-BXG	PG7/PG9	PG7/PG9

机械参数

壳体材料：	尼龙/不锈钢316
胶芯材料：	PA+GF/TPU
密封材料：	环氧树脂/橡胶
插针材料：	磷铜镀金/黄铜
成型材料：	TPU/PVC
绝缘阻抗：	≥100 MΩ
接触阻抗：	≤5 mΩ
插拔次数：	≥500 次
适用温度：	-25℃ ~ +80℃
防护等级：	IP67
执行标准：	IEC 61076-2-101

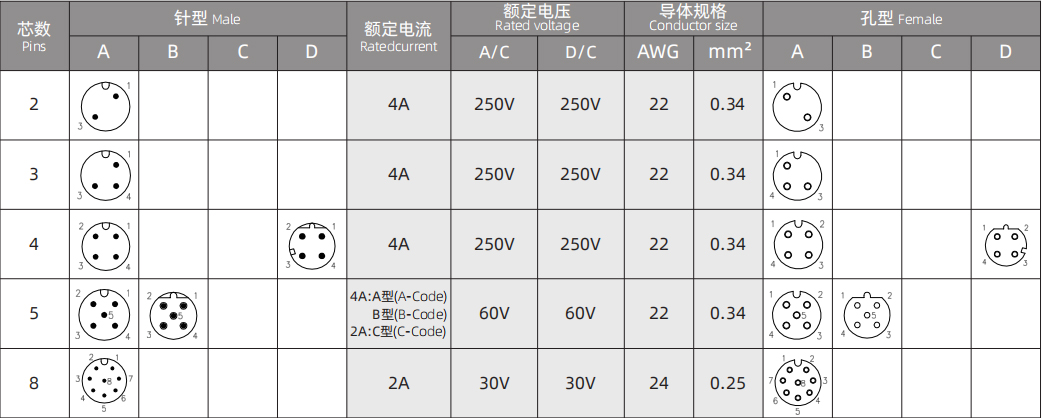

电气参数

M12 电气.jpg

产品名称	芯数	出线尺寸-PG7	出线尺寸-PG9	3D下载	2D下载
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	2A	M12-P2A-PLDP7-BXG	M12-P2A-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	3A	M12-P3A-PLDP7-BXG	M12-P3A-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	4A	M12-P4A-PLDP7-BXG	M12-P4A-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	4B	M12-P4B-PLDP7-BXG	M12-P4B-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	4D	M12-P4D-PLDP7-BXG	M12-P4D-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	5A	M12-P5A-PLDP7-BXG	M12-P5A-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	5B	M12-P5B-PLDP7-BXG	M12-P5B-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	5D	M12-P5D-PLDP7-BXG	M12-P5D-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	6A	M12-P6A-PLDP7-BXG	M12-P6A-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	8A	M12-P8A-PLDP7-BXG	M12-P8A-PLDP9-BXG	PG7/PG9	PG7/PG9

产品目录	CAZN正成-欧标连接器选型画册、NMEA专用连接器
EMC	正成连接器欧标系列-EMC证书 CE ROHS REACH IP
RoHS	正成-M12 连接器 ROHS证书

尺寸图


接线定义

M12 接线.jpg

M12弯式针型塑胶插头螺钉式 316不锈钢螺钉}

M12弯式针型塑胶插头螺钉式 316不锈钢螺钉

欧标连接器 M12系列，

结构类型：塑胶组装弯式插头，

插针类型：针型，

芯数：2,3,4,5,6,8 Pin，

连接方式：螺钉，不锈钢螺钉

屏蔽：否，

认证：CE,RoHS,UL，

标准：IEC 61076-2-101

生成PDF资料

机械参数

壳体材料：	尼龙/不锈钢316
胶芯材料：	PA+GF/TPU
密封材料：	环氧树脂/橡胶
插针材料：	磷铜镀金/黄铜
成型材料：	TPU/PVC
绝缘阻抗：	≥100 MΩ
接触阻抗：	≤5 mΩ
插拔次数：	≥500 次
适用温度：	-25℃ ~ +80℃
防护等级：	IP67
执行标准：	IEC 61076-2-101

电气参数

M12 电气.jpg

产品名称	芯数	出线尺寸-PG7	出线尺寸-PG9	3D下载	2D下载
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	2A	M12-P2A-PLDP7-BXG	M12-P2A-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	3A	M12-P3A-PLDP7-BXG	M12-P3A-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	4A	M12-P4A-PLDP7-BXG	M12-P4A-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	4B	M12-P4B-PLDP7-BXG	M12-P4B-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	4D	M12-P4D-PLDP7-BXG	M12-P4D-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	5A	M12-P5A-PLDP7-BXG	M12-P5A-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	5B	M12-P5B-PLDP7-BXG	M12-P5B-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	5D	M12-P5D-PLDP7-BXG	M12-P5D-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	6A	M12-P6A-PLDP7-BXG	M12-P6A-PLDP9-BXG	PG7/PG9	PG7/PG9
弯式针型塑胶组装式插头螺钉式不锈钢螺钉	8A	M12-P8A-PLDP7-BXG	M12-P8A-PLDP9-BXG	PG7/PG9	PG7/PG9

产品目录	CAZN正成-欧标连接器选型画册、NMEA专用连接器
EMC	正成连接器欧标系列-EMC证书 CE ROHS REACH IP
RoHS	正成-M12 连接器 ROHS证书

尺寸图


接线定义

M12 接线.jpg
