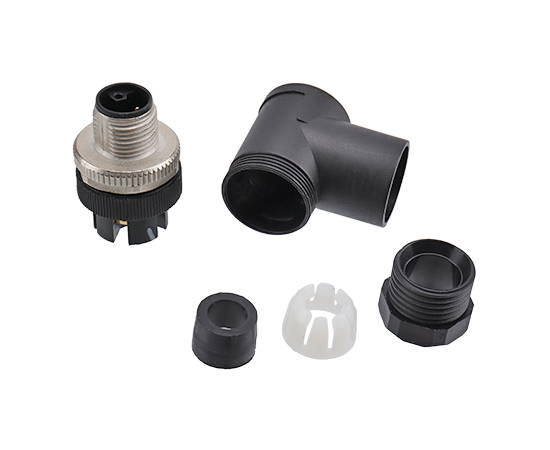

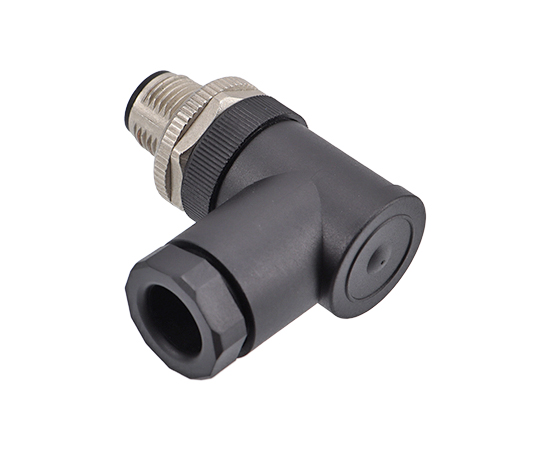

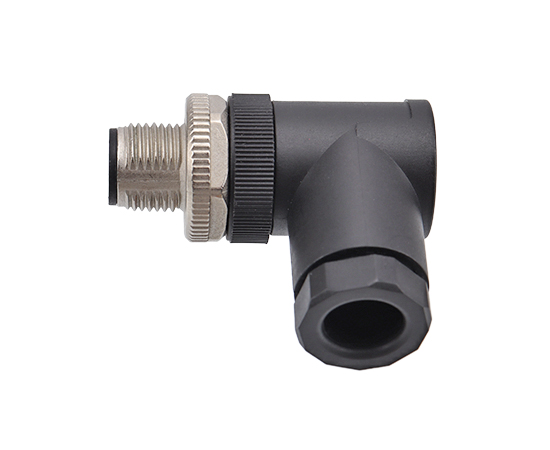

M12弯式针型塑胶插头 电源型 螺钉式
| 产品名称 | 芯数 | 出线尺寸-PG9 | 3D下载 | 2D下载 |
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | 2S | M12-P2S-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (2+PE)S | M12-P2PS-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (3+PE)S | M12-P3PS-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | 2T | M12-P2T-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (2+PE)T | M12-P2PT-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (3+PE)T | M12-P3PT-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | 2K | M12-P2K-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (2+PE)K | M12-P2PK-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (3+PE)K | M12-P3PK-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (4+PE)K | M12-P4PK-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | 2L | M12-P2L-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (2+FE)L | M12-P2FL-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | 3L | M12-P3L-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (3+FE)L | M12-P3FL-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | 4L | M12-P4L-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (4+FE)L | M12-P4FL-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | 2M | M12-P2M-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (2+PE)M | M12-P2PM-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (3+PE)M | M12-P3PM-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (4+PE)M | M12-P4PM-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (5+PE)M | M12-P5PM-PWDP9 |
机械参数
| 壳体材料： | 黄铜镀镍/锌合金度镍/PA+GF |
| 胶芯材料： | PA+GF/TPU |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 磷铜镀金/黄铜 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-101 |

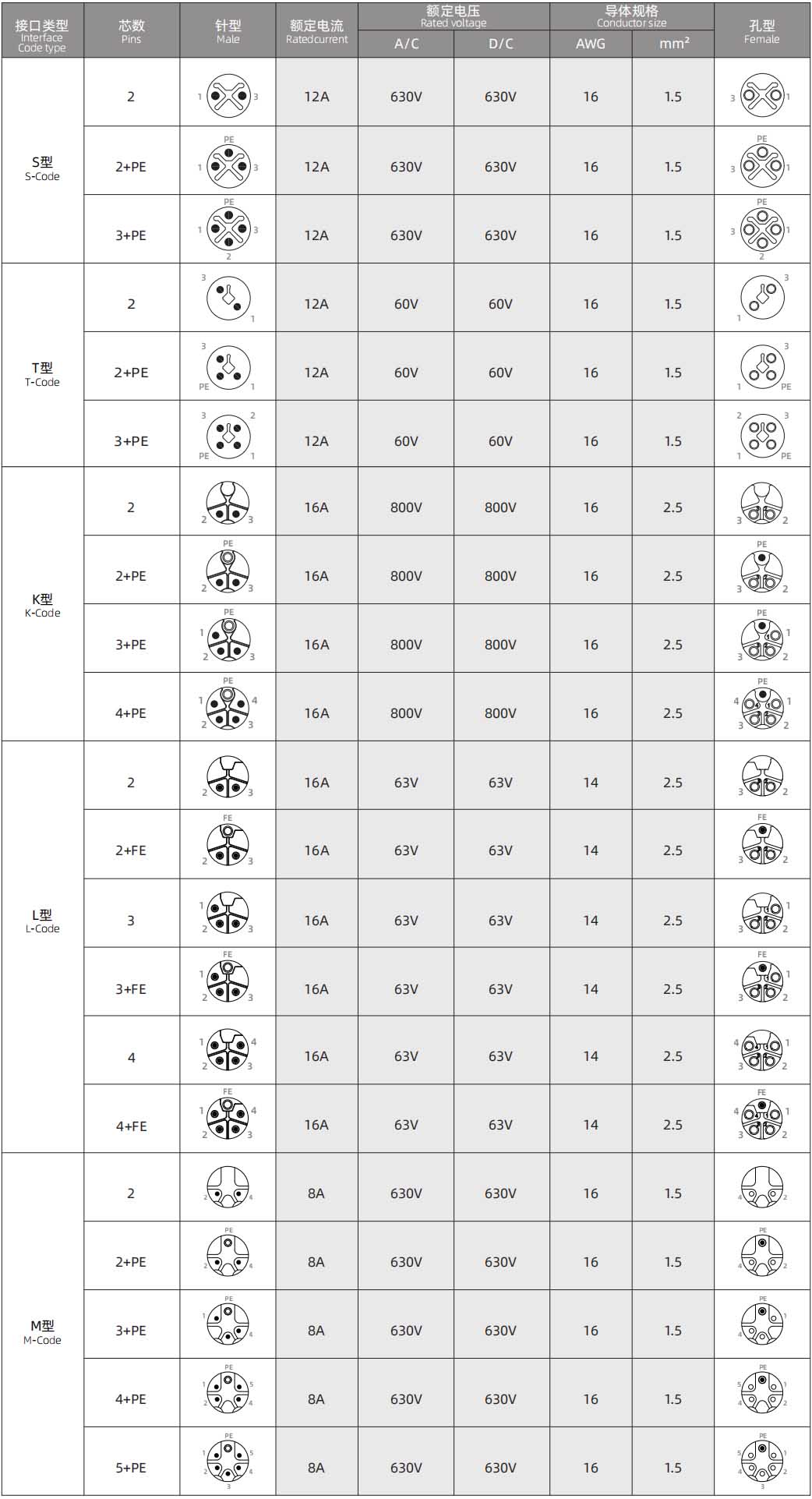

电气参数
| 产品名称 | 芯数 | 出线尺寸-PG9 | 3D下载 | 2D下载 |
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | 2S | M12-P2S-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (2+PE)S | M12-P2PS-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (3+PE)S | M12-P3PS-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | 2T | M12-P2T-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (2+PE)T | M12-P2PT-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (3+PE)T | M12-P3PT-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | 2K | M12-P2K-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (2+PE)K | M12-P2PK-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (3+PE)K | M12-P3PK-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (4+PE)K | M12-P4PK-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | 2L | M12-P2L-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (2+FE)L | M12-P2FL-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | 3L | M12-P3L-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (3+FE)L | M12-P3FL-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | 4L | M12-P4L-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (4+FE)L | M12-P4FL-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | 2M | M12-P2M-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (2+PE)M | M12-P2PM-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (3+PE)M | M12-P3PM-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (4+PE)M | M12-P4PM-PWDP9 | ||
| M12弯式针型塑胶组装式插头 电源型 螺钉式 | (5+PE)M | M12-P5PM-PWDP9 |
尺寸图
接线定义
