M16直式孔型塑胶组装式插头 焊接式 尾管
| 产品名称 | 产品型号（出线尺寸5.0） | 产品型号（出线尺寸6.5） | 芯数 | 3D下载 | 2D下载 |
| M16直式孔型塑胶组装式插头-焊接式-尾管-2芯 | M16-S2-PWA 6.5-PT | M16-S2-PWA 6.5-PT | 2 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-3芯 | M16-S3-PWA 5.0-PT | M16-S3-PWA 6.5-PT | 3 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-4芯 | M16-S4-PWA 5.0-PT | M16-S4-PWA 6.5-PT | 4 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-5芯 | M16-S5-PWA 5.0-PT | M16-S5-PWA 6.5-PT | 5 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-6芯 | M16-S6-PWA 5.0-PT | M16-S6-PWA 6.5-PT | 6 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-7芯 | M16-S7-PWA 5.0-PT | M16-S7-PWA 6.5-PT | 7 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-8芯 | M16-S8-PWA 5.0-PT | M16-S8-PWA 6.5-PT | 8 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-12芯 | M16-S12-PWA 5.0-PT | M16-S12-PWA 6.5-PT | 12 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-14芯 | M16-S14-PWA 5.0-PT | M16-S14-PWA 6.5-PT | 14 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-16芯 | M16-S16-PWA 5.0-PT | M16-S16-PWA 6.5-PT | 16 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-19芯 | M16-S19-PWA 5.0-PT | M16-S19-PWA 6.5-PT | 19 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-24芯 | M16-S24-PWA 5.0-PT | M16-S24-PWA 6.5-PT | 24 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-5芯A口 | M16-S5A-PWA 5.0-PT | M16-S5A-PWA 6.5-PT | 5A |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-7芯A口 | M16-S7A-PWA 5.0-PT | M16-S7A-PWA 6.5-PT | 7A |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-14芯A口 | M16-S14A-PWA 5.0-PT | M16-S14A-PWA 6.5-PT | 14A |
|
机械参数
| 壳体材料： | 黄铜/锌合金度镍/黄铜镀镍 |
| 胶芯材料： | PA66 |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 黄铜/磷铜镀金 |
| 成型材料： | TPU/PVC |
| 接线范围： | PG7:4~6mm; PG9:6~8mm |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-106-2012 |

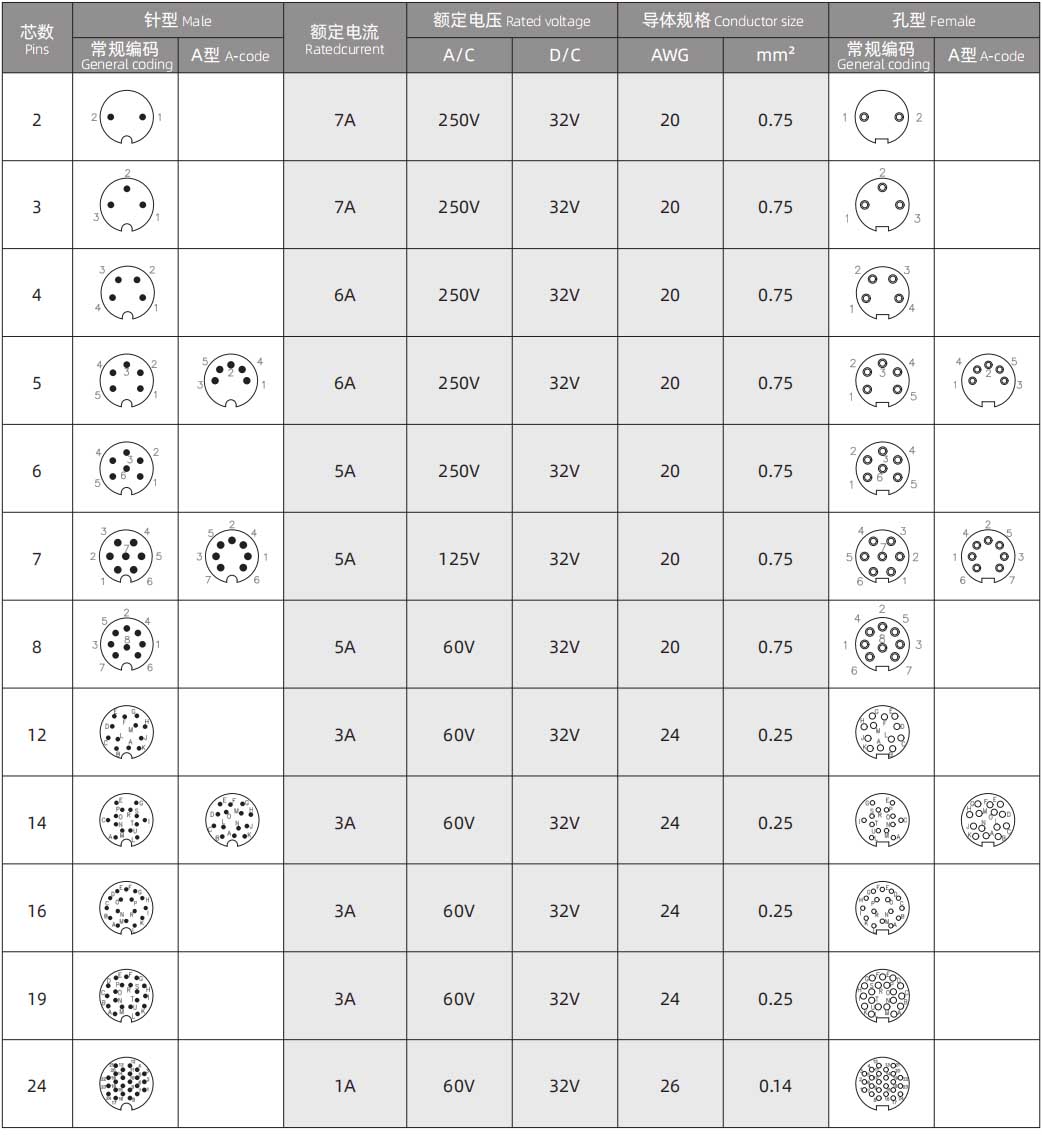

电气参数
| 产品名称 | 产品型号（出线尺寸5.0） | 产品型号（出线尺寸6.5） | 芯数 | 3D下载 | 2D下载 |
| M16直式孔型塑胶组装式插头-焊接式-尾管-2芯 | M16-S2-PWA 6.5-PT | M16-S2-PWA 6.5-PT | 2 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-3芯 | M16-S3-PWA 5.0-PT | M16-S3-PWA 6.5-PT | 3 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-4芯 | M16-S4-PWA 5.0-PT | M16-S4-PWA 6.5-PT | 4 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-5芯 | M16-S5-PWA 5.0-PT | M16-S5-PWA 6.5-PT | 5 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-6芯 | M16-S6-PWA 5.0-PT | M16-S6-PWA 6.5-PT | 6 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-7芯 | M16-S7-PWA 5.0-PT | M16-S7-PWA 6.5-PT | 7 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-8芯 | M16-S8-PWA 5.0-PT | M16-S8-PWA 6.5-PT | 8 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-12芯 | M16-S12-PWA 5.0-PT | M16-S12-PWA 6.5-PT | 12 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-14芯 | M16-S14-PWA 5.0-PT | M16-S14-PWA 6.5-PT | 14 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-16芯 | M16-S16-PWA 5.0-PT | M16-S16-PWA 6.5-PT | 16 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-19芯 | M16-S19-PWA 5.0-PT | M16-S19-PWA 6.5-PT | 19 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-24芯 | M16-S24-PWA 5.0-PT | M16-S24-PWA 6.5-PT | 24 |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-5芯A口 | M16-S5A-PWA 5.0-PT | M16-S5A-PWA 6.5-PT | 5A |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-7芯A口 | M16-S7A-PWA 5.0-PT | M16-S7A-PWA 6.5-PT | 7A |
| |
| M16直式孔型塑胶组装式插头-焊接式-尾管-14芯A口 | M16-S14A-PWA 5.0-PT | M16-S14A-PWA 6.5-PT | 14A |
|
| 产品目录 | CAZN正成-欧标产品选型手册 |
| 认证/证书 | EMC认证 |
| RoHS报告 | 查看 |
| 防水测试报告 | 查看 |

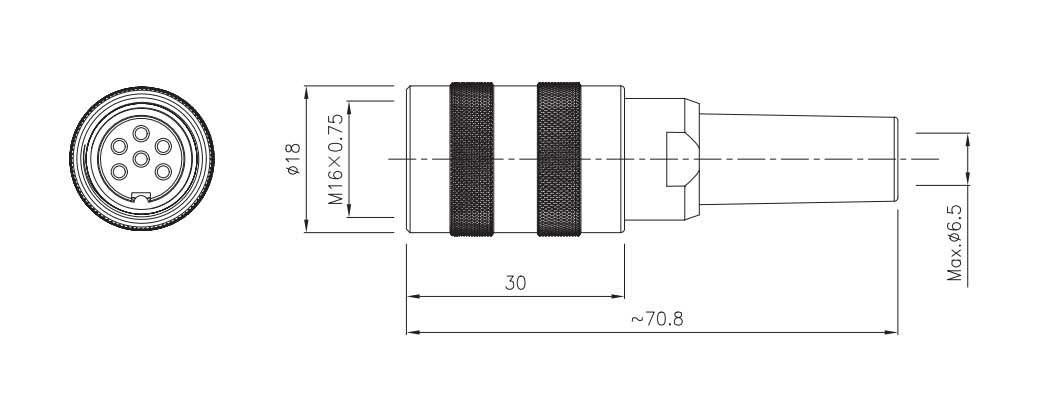

尺寸图
