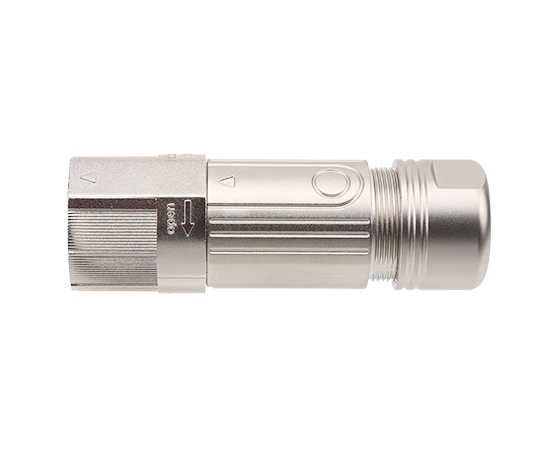

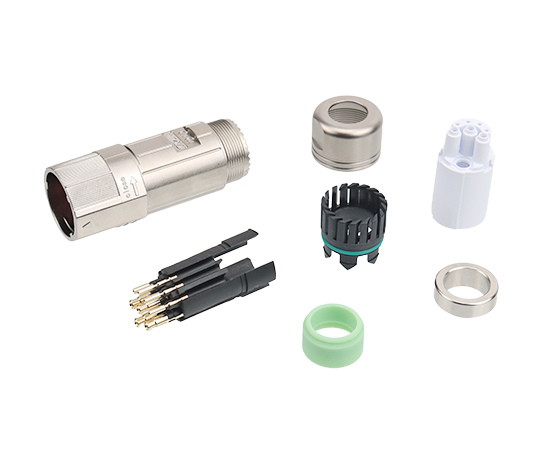

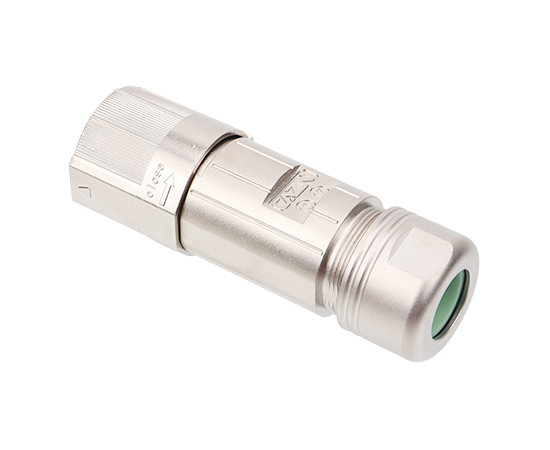

M923电源直式卡扣式孔型金属组装式插头 压接式
| 产品名称 | 产品型号 | 芯数 | 3D下载 | 2D下载 |
| M923电源直式卡扣式孔型金属组装式插头-压接式-6芯 | M923-S6-GCA15-PB | 6 |
| |
| M923电源直式卡扣式孔型金属组装式插头-压接式-8芯 | M923-S8-GCA15-PB | 8 |
|
机械参数
| 壳体材料： | 铜/合金 |
| 胶芯材料： | PBT/PA66 |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 铜，镀金 |
| 额定电压： | 630V/250V |
| 额定电流： | 20A/9A |
| 接线范围： | 8~15mm |
| 接触阻抗： | ≤5 mΩ |
| 绝缘电阻： | 3000 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -40℃ ~ +80℃ |
| 防护等级： | IP67 |

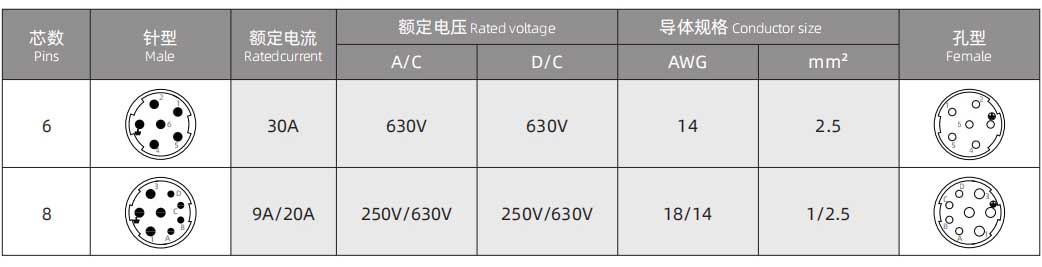

电气参数
| 产品名称 | 产品型号 | 芯数 | 3D下载 | 2D下载 |
| M923电源直式卡扣式孔型金属组装式插头-压接式-6芯 | M923-S6-GCA15-PB | 6 |
| |
| M923电源直式卡扣式孔型金属组装式插头-压接式-8芯 | M923-S8-GCA15-PB | 8 |
|

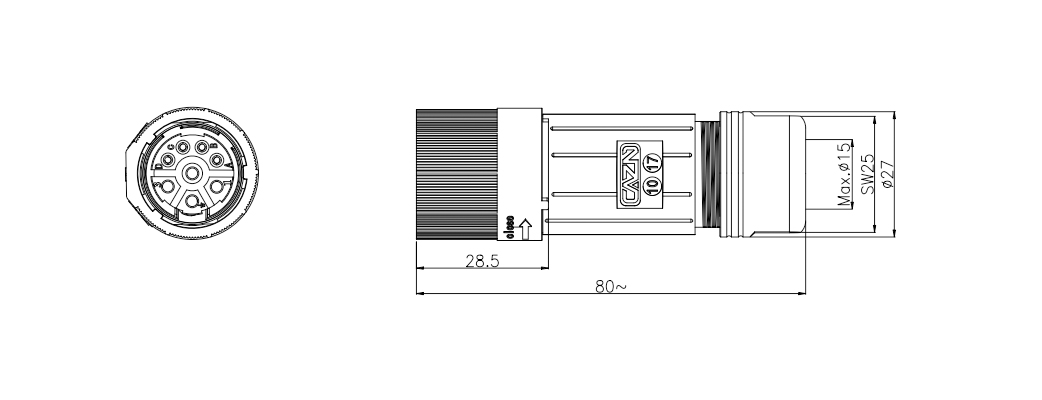

尺寸图

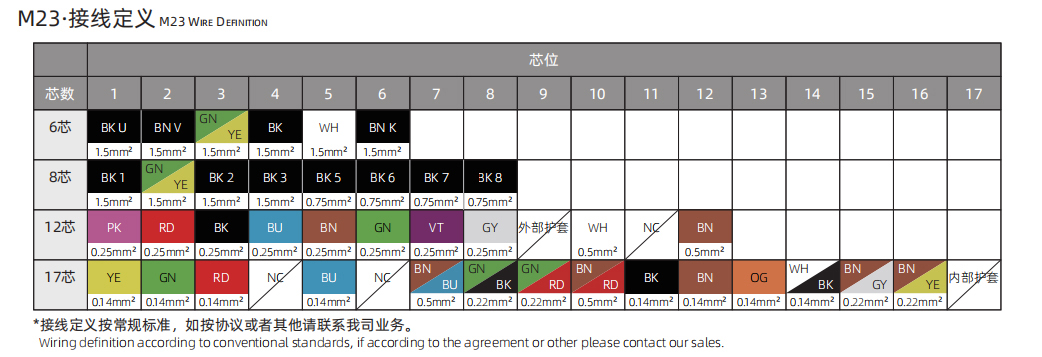

接线定义
