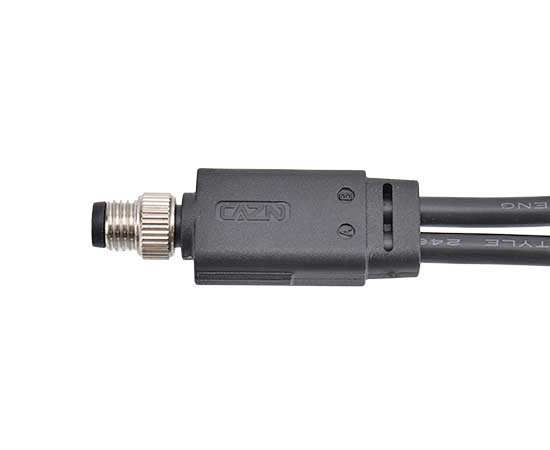

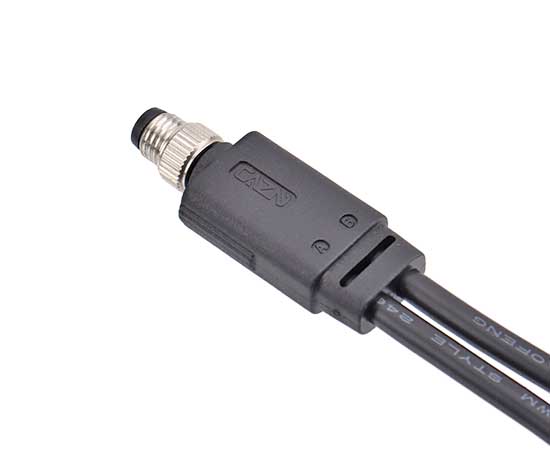

M8一分二针型成型插头
| 产品名称 | 产品型号-带屏蔽 | 产品型号-非屏蔽 | 芯数 | 3D下载 | 2D下载 |
| M8一分二针型成型插头-3A芯-xx米-PVC线材 | M8-P3A-MWA-1PV-S-1T2 | M8-P3A-MWA-1PV-1T2 | 3A | ||
| M8一分二针型成型插头-4A芯-xx米-PVC线材 | M8-P4A-MWA-1PV-S-1T2 | M8-P4A-MWA-1PV-1T2 | 4A | ||
| M8一分二针型成型插头-5B芯-xx米-PVC线材 | M8-P5B-MWA-1PV-S-1T2 | M8-P5B-MWA-1PV-1T2 | 5B | ||
| M8一分二针型成型插头-6A芯-xx米-PVC线材 | M8-P6A-MWA-1PV-S-1T2 | M8-P6A-MWA-1PV-1T2 | 6A | ||
| M8一分二针型成型插头-8A芯-xx米-PVC线材 | M8-P8A-MWA-1PV-S-1T2 | M8-P8A-MWA-1PV-1T2 | 8A |
*如需要选择其他线材，请咨询客服
机械参数
| 壳体材料： | 黄铜镀镍/锌合金度镍 |
| 胶芯材料： | PA66 |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 黄铜/磷铜镀金 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-104 |

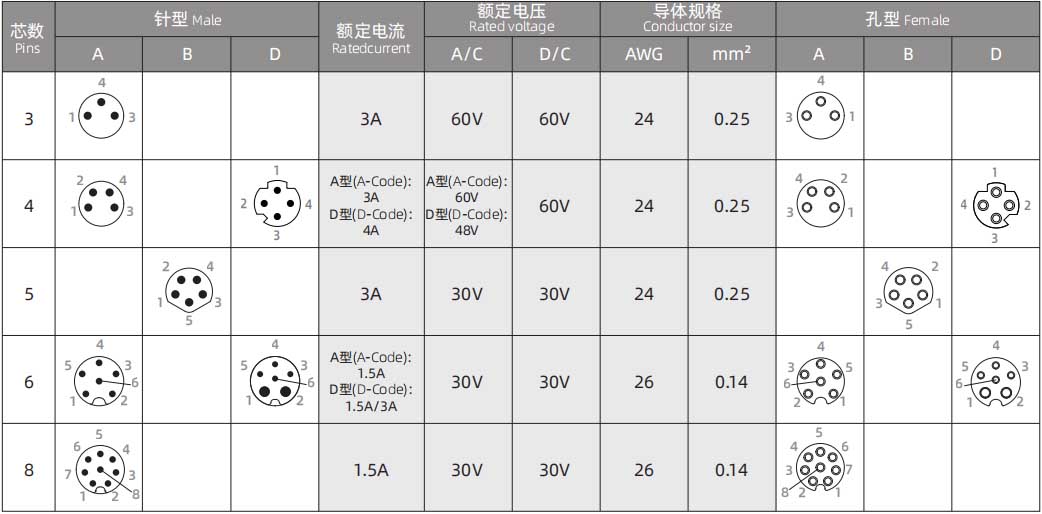

电气参数
| 产品名称 | 产品型号-带屏蔽 | 产品型号-非屏蔽 | 芯数 | 3D下载 | 2D下载 |
| M8一分二针型成型插头-3A芯-xx米-PVC线材 | M8-P3A-MWA-1PV-S-1T2 | M8-P3A-MWA-1PV-1T2 | 3A | ||
| M8一分二针型成型插头-4A芯-xx米-PVC线材 | M8-P4A-MWA-1PV-S-1T2 | M8-P4A-MWA-1PV-1T2 | 4A | ||
| M8一分二针型成型插头-5B芯-xx米-PVC线材 | M8-P5B-MWA-1PV-S-1T2 | M8-P5B-MWA-1PV-1T2 | 5B | ||
| M8一分二针型成型插头-6A芯-xx米-PVC线材 | M8-P6A-MWA-1PV-S-1T2 | M8-P6A-MWA-1PV-1T2 | 6A | ||
| M8一分二针型成型插头-8A芯-xx米-PVC线材 | M8-P8A-MWA-1PV-S-1T2 | M8-P8A-MWA-1PV-1T2 | 8A |
*如需要选择其他线材，请咨询客服
| 产品目录 | CAZN正成-欧标产品选型手册 |
| EMC认证 | 查看 |
| RoHS报告 | 查看 |
| 正成连接器欧标系列-EMC证书 | 查看 |

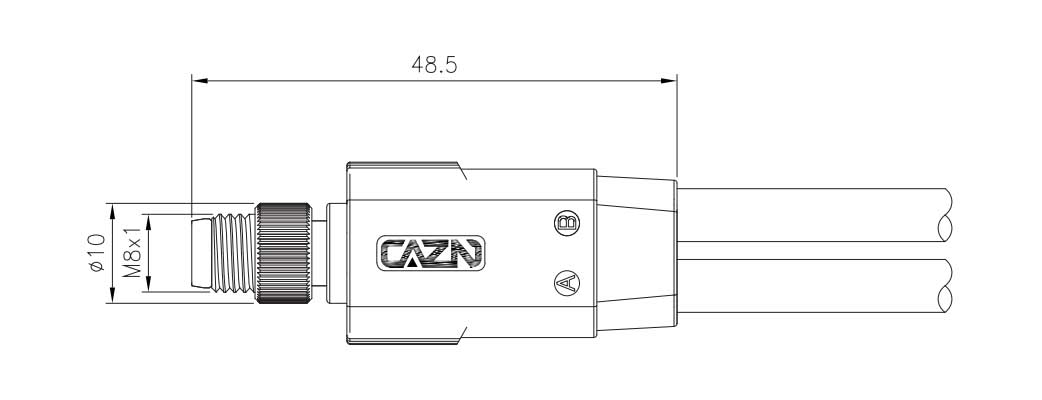

尺寸图

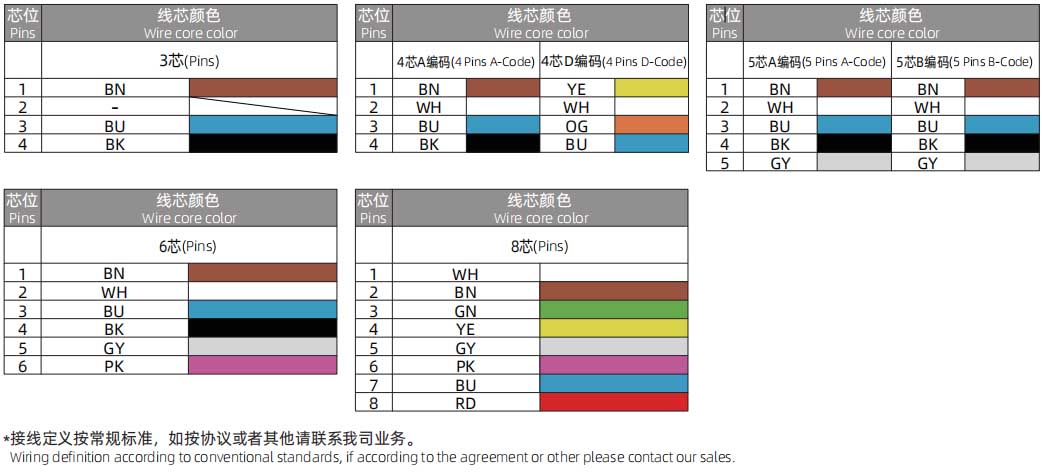

接线定义
