成型式插头

您所在的位置：首页>产品中心>欧标连接器>M12>成型式插头

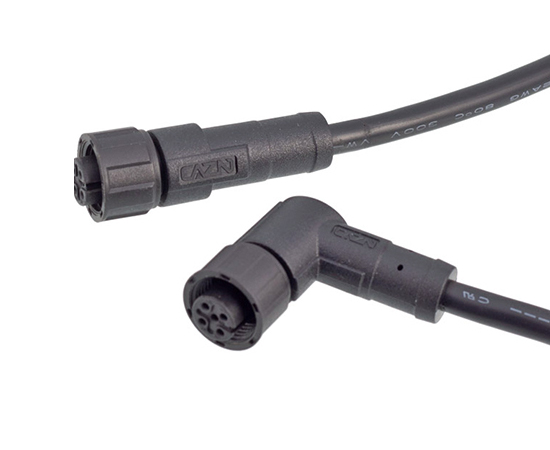

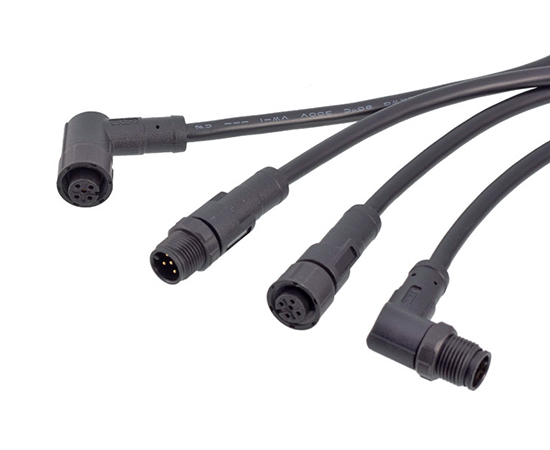

M12直式针型成型插头塑胶螺帽}

M12直式针型成型插头塑胶螺帽

欧标连接器 M12系列

结构类型：直式成型插头，

插针类型：针型，

芯数：2,3,4,5,6,8,12,17 Pin，

连接方式：焊接，

屏蔽：否，

认证：CE,RoHS,UL，

标准：IEC 61076-2-101

生成PDF资料

在线购物

产品名称	芯数	产品型号	3D下载	2D下载
M12直式针型成型插头(塑胶款)-xx米-PVC线材	2A	M12-P2A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	3A	M12-P3A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	4A	M12-P4A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	5A	M12-P5A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	6A	M12-P6A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	8A	M12-P8A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	12A	M12-P12A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	17A	M12-P17A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	5B	M12-P5B-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	3C	M12-P3C-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	4C	M12-P4C-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	5C	M12-P5C-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	6C	M12-P6C-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	4D	M12-P4D-MWA-xxPV-PM

*如需要选择其他线材，请咨询客服。

机械参数

壳体材料：	黄铜镀镍/锌合金度镍/PA+GF
胶芯材料：	PA+GF/TPU
密封材料：	环氧树脂/橡胶
插针材料：	磷铜镀金/黄铜
成型材料：	TPU/PVC
绝缘阻抗：	≥100 MΩ
接触阻抗：	≤5 mΩ
插拔次数：	≥500 次
适用温度：	-25℃ ~ +80℃
防护等级：	IP65/IP67
执行标准：	IEC 61076-2-101

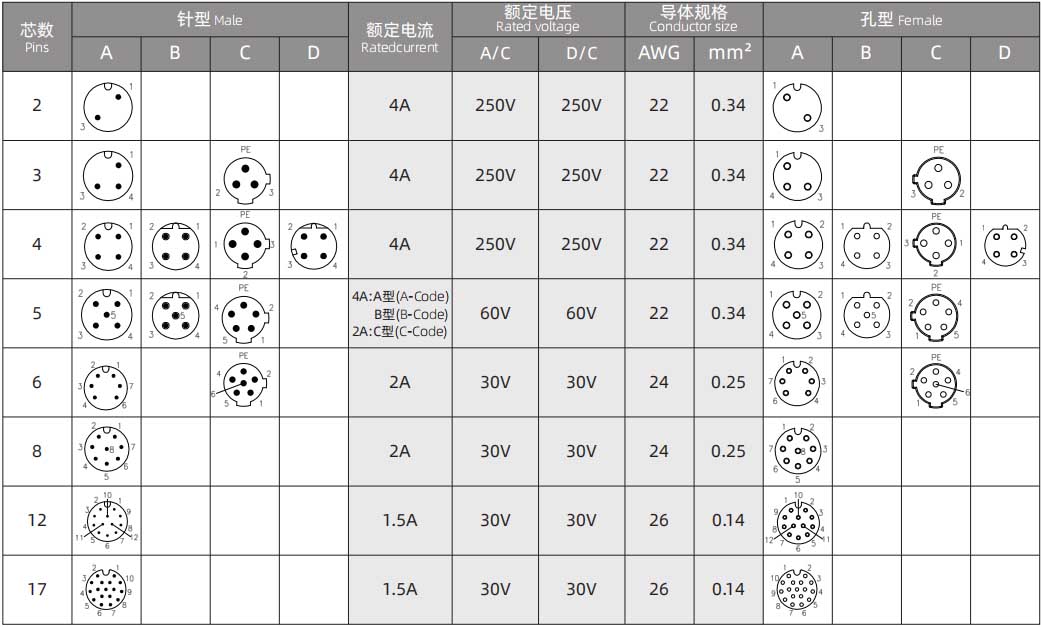

电气参数


产品名称	芯数	产品型号	3D下载	2D下载
M12直式针型成型插头(塑胶款)-xx米-PVC线材	2A	M12-P2A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	3A	M12-P3A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	4A	M12-P4A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	5A	M12-P5A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	6A	M12-P6A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	8A	M12-P8A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	12A	M12-P12A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	17A	M12-P17A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	5B	M12-P5B-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	3C	M12-P3C-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	4C	M12-P4C-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	5C	M12-P5C-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	6C	M12-P6C-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	4D	M12-P4D-MWA-xxPV-PM

*如需要选择其他线材，请咨询客服。

产品目录	CAZN正成-欧标连接器选型画册、NMEA专用连接器
EMC	正成连接器欧标系列-EMC证书 CE ROHS REACH IP
RoHS	正成-M12 连接器 ROHS证书

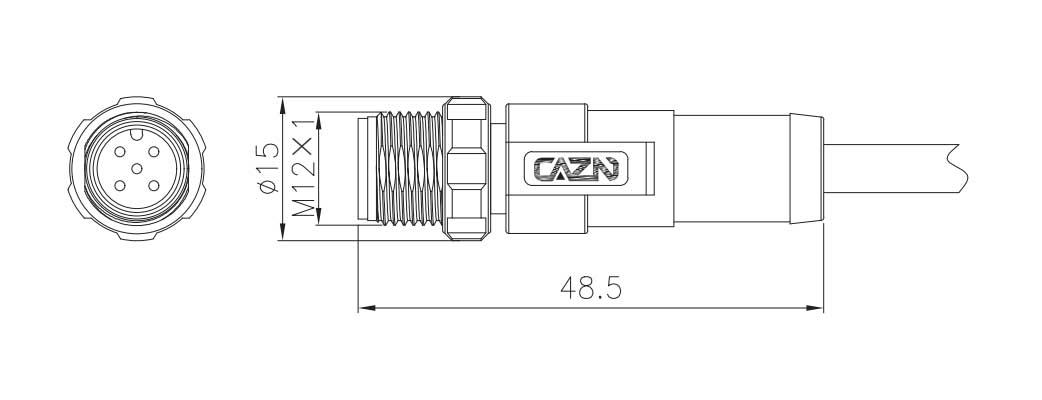

尺寸图

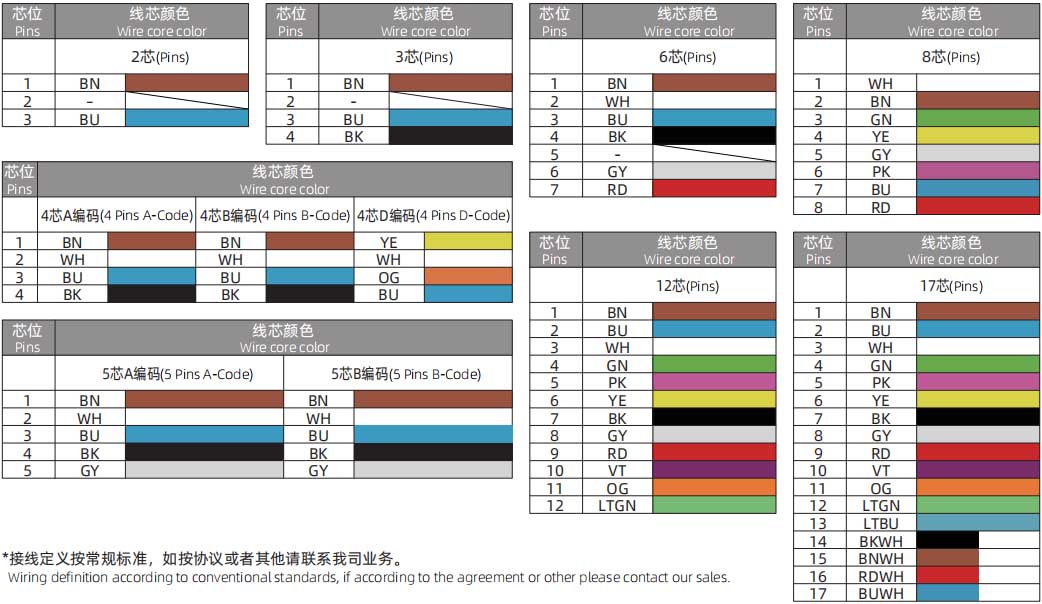

接线定义


M12直式针型成型插头塑胶螺帽}

M12直式针型成型插头塑胶螺帽

欧标连接器 M12系列

结构类型：直式成型插头，

插针类型：针型，

芯数：2,3,4,5,6,8,12,17 Pin，

连接方式：焊接，

屏蔽：否，

认证：CE,RoHS,UL，

标准：IEC 61076-2-101

生成PDF资料

机械参数

壳体材料：	黄铜镀镍/锌合金度镍/PA+GF
胶芯材料：	PA+GF/TPU
密封材料：	环氧树脂/橡胶
插针材料：	磷铜镀金/黄铜
成型材料：	TPU/PVC
绝缘阻抗：	≥100 MΩ
接触阻抗：	≤5 mΩ
插拔次数：	≥500 次
适用温度：	-25℃ ~ +80℃
防护等级：	IP65/IP67
执行标准：	IEC 61076-2-101

电气参数


产品名称	芯数	产品型号	3D下载	2D下载
M12直式针型成型插头(塑胶款)-xx米-PVC线材	2A	M12-P2A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	3A	M12-P3A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	4A	M12-P4A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	5A	M12-P5A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	6A	M12-P6A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	8A	M12-P8A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	12A	M12-P12A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	17A	M12-P17A-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	5B	M12-P5B-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	3C	M12-P3C-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	4C	M12-P4C-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	5C	M12-P5C-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	6C	M12-P6C-MWA-xxPV-PM
M12直式针型成型插头(塑胶款)-xx米-PVC线材	4D	M12-P4D-MWA-xxPV-PM

*如需要选择其他线材，请咨询客服。

产品目录	CAZN正成-欧标连接器选型画册、NMEA专用连接器
EMC	正成连接器欧标系列-EMC证书 CE ROHS REACH IP
RoHS	正成-M12 连接器 ROHS证书

尺寸图


接线定义
