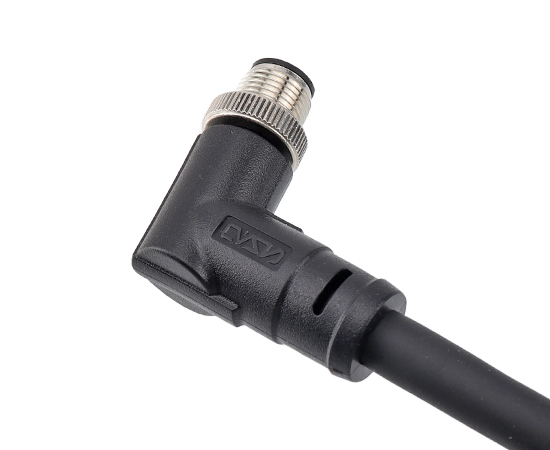

M12弯式针型成型插头 电源型
| 产品名称 | 芯数 | 产品型号-带屏蔽 | 产品型号-非屏蔽 | 3D下载 | 2D下载 |
| M12弯式针型成型插头 电源型 | 2S | M12-P2S-MWD-xxPV-S | M12-P2S-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (2+PE)S | M12-P2PS-MWD-xxPV-S | M12-P2PS-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (3+PE)S | M12-P3PS-MWD-xxPV-S | M12-P3PS-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | 2T | M12-P2T-MWD-xxPV-S | M12-P2T-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (2+PE)T | M12-P2PT-MWD-xxPV-S | M12-P2PT-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (3+PE)T | M12-P3PT-MWD-xxPV-S | M12-P3PT-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | 2K | M12-P2K-MWD-xxPV-S | M12-P2K-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (2+PE)K | M12-P2PK-MWD-xxPV-S | M12-P2PK-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (3+PE)K | M12-P3PK-MWD-xxPV-S | M12-P3PK-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (4+PE)K | M12-P4PK-MWD-xxPV-S | M12-P4PK-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | 2L | M12-P2L-MWD-xxPV-S | M12-P2L-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (2+FE)L | M12-P2FL-MWD-xxPV-S | M12-P2FL-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | 3L | M12-P3L-MWD-xxPV-S | M12-P3L-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (3+FE)L | M12-P3FL-MWD-xxPV-S | M12-P3FL-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | 4L | M12-P4L-MWD-xxPV-S | M12-P4L-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (4+FE)L | M12-P4FL-MWD-xxPV-S | M12-P4FL-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | 2M | M12-P2M-MWD-xxPV-S | M12-P2M-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (2+PE)M | M12-P2PM-MWD-xxPV-S | M12-P2PM-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (3+PE)M | M12-P3PM-MWD-xxPV-S | M12-P3PM-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (4+PE)M | M12-P4PM-MWD-xxPV-S | M12-P4PM-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (5+PE)M | M12-P5PM-MWD-xxPV-S | M12-P5PM-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
*如需要选择其他线材，请咨询客服。
机械参数
| 壳体材料： | 黄铜镀镍/锌合金度镍/PA+GF |
| 胶芯材料： | PA+GF/TPU |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 磷铜镀金/黄铜 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-111-2014 |

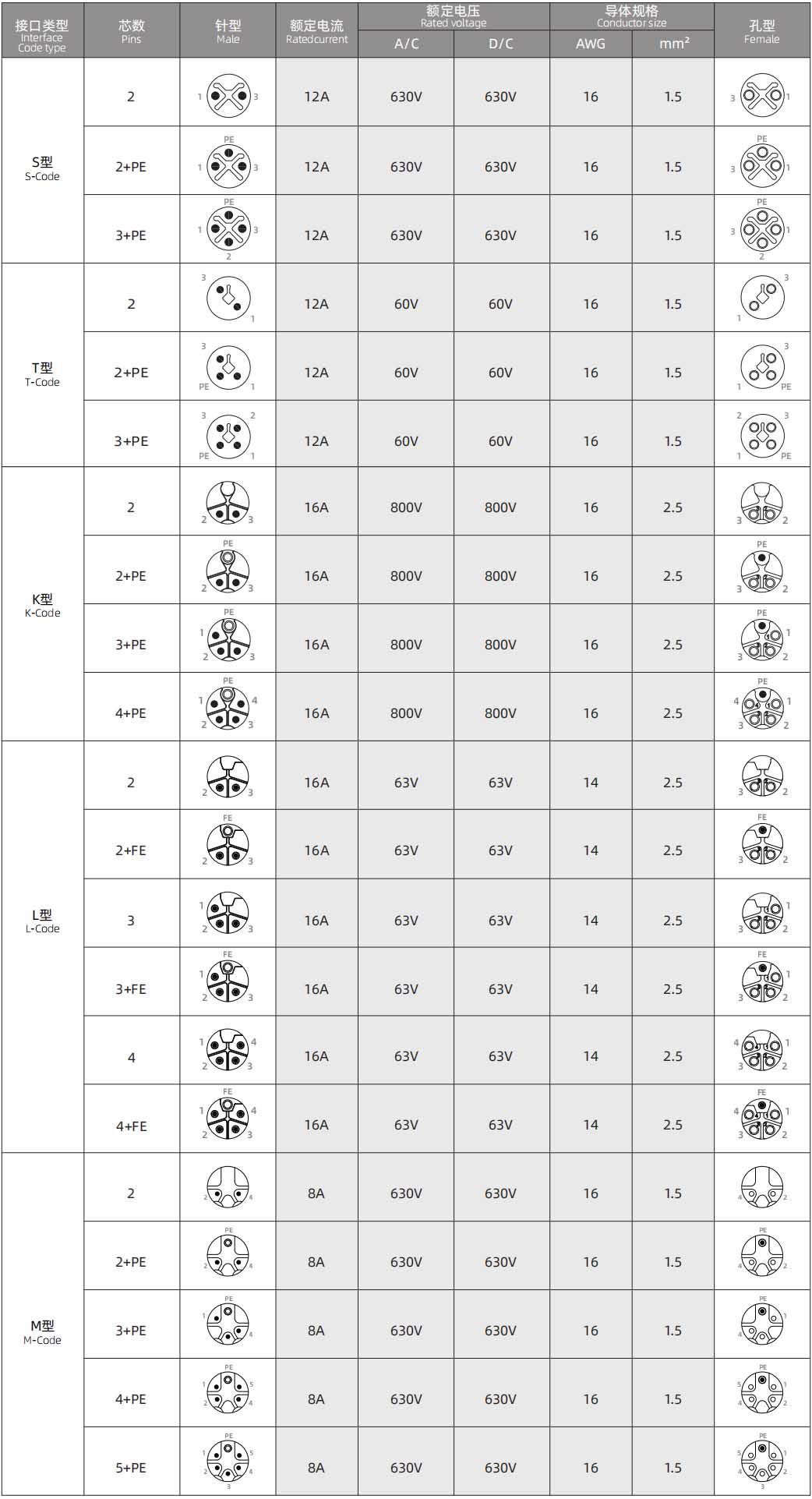

电气参数
| 产品名称 | 芯数 | 产品型号-带屏蔽 | 产品型号-非屏蔽 | 3D下载 | 2D下载 |
| M12弯式针型成型插头 电源型 | 2S | M12-P2S-MWD-xxPV-S | M12-P2S-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (2+PE)S | M12-P2PS-MWD-xxPV-S | M12-P2PS-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (3+PE)S | M12-P3PS-MWD-xxPV-S | M12-P3PS-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | 2T | M12-P2T-MWD-xxPV-S | M12-P2T-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (2+PE)T | M12-P2PT-MWD-xxPV-S | M12-P2PT-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (3+PE)T | M12-P3PT-MWD-xxPV-S | M12-P3PT-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | 2K | M12-P2K-MWD-xxPV-S | M12-P2K-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (2+PE)K | M12-P2PK-MWD-xxPV-S | M12-P2PK-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (3+PE)K | M12-P3PK-MWD-xxPV-S | M12-P3PK-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (4+PE)K | M12-P4PK-MWD-xxPV-S | M12-P4PK-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | 2L | M12-P2L-MWD-xxPV-S | M12-P2L-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (2+FE)L | M12-P2FL-MWD-xxPV-S | M12-P2FL-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | 3L | M12-P3L-MWD-xxPV-S | M12-P3L-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (3+FE)L | M12-P3FL-MWD-xxPV-S | M12-P3FL-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | 4L | M12-P4L-MWD-xxPV-S | M12-P4L-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (4+FE)L | M12-P4FL-MWD-xxPV-S | M12-P4FL-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | 2M | M12-P2M-MWD-xxPV-S | M12-P2M-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (2+PE)M | M12-P2PM-MWD-xxPV-S | M12-P2PM-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (3+PE)M | M12-P3PM-MWD-xxPV-S | M12-P3PM-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (4+PE)M | M12-P4PM-MWD-xxPV-S | M12-P4PM-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
| M12弯式针型成型插头 电源型 | (5+PE)M | M12-P5PM-MWD-xxPV-S | M12-P5PM-MWD-xxPV | 屏蔽/非屏蔽 | 屏蔽/非屏蔽 |
*如需要选择其他线材，请咨询客服。

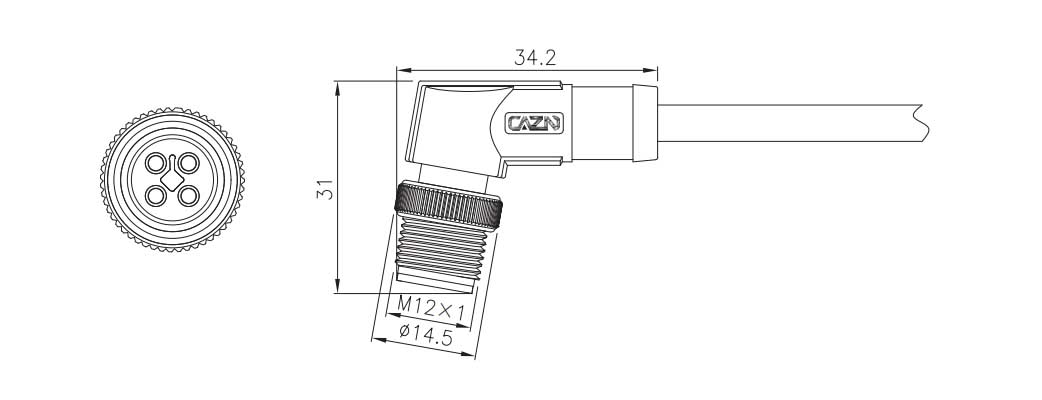

尺寸图

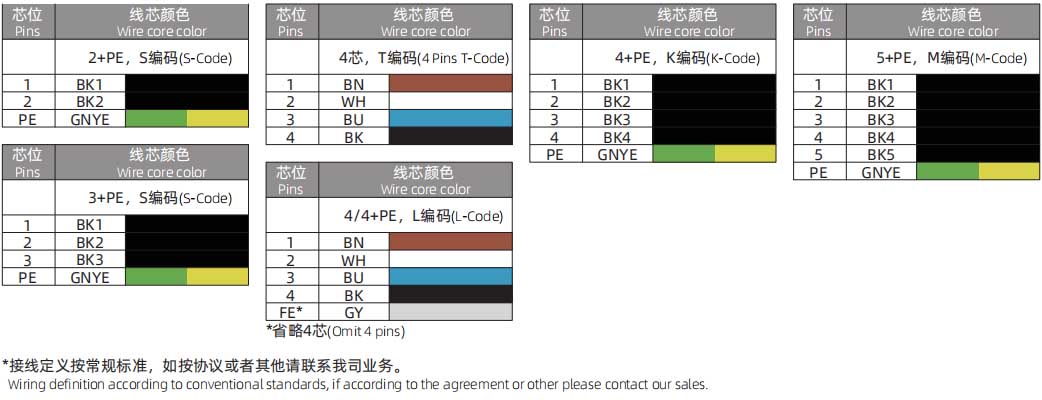

接线定义
