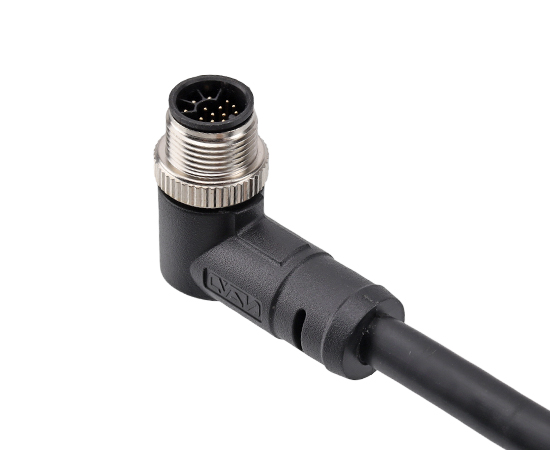

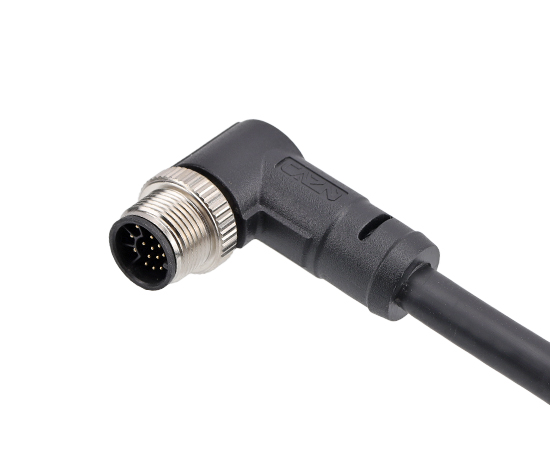

M14弯式针型成型插头
| 产品名称 | 产品型号 | 3D下载 | 2D下载 |
| M14弯式针型成型插头-18芯-xx米-PVC线材 | M14-P18-MWD-xxPV | ||
| M14弯式针型成型插头-18芯-xx米-PU线材 | M14-P18-MWD-xxPU | ||
| M14弯式针型成型插头-18芯-xx米-铁氟龙线材 | M14-P18-MWD-xxTF | ||
| M14弯式针型成型插头-18芯-xx米-PE线材 | M14-P18-MWD-xxPE |
机械参数
| 壳体材料： | 黄铜/黄铜镀镍 |
| 胶芯材料： | PA66 |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 磷铜镀金/黄铜 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃~+80℃ |
| 防护等级： | IP65/IP67 |
| 质量标准： | IPC-A-620 |

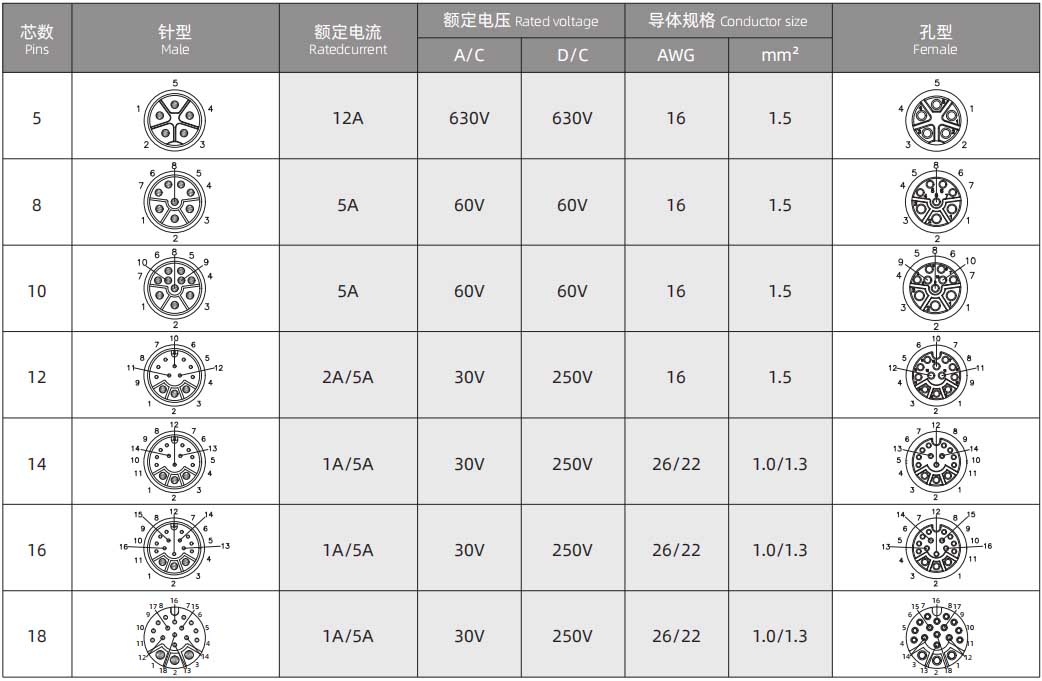

电气参数
| 产品名称 | 产品型号 | 3D下载 | 2D下载 |
| M14弯式针型成型插头-18芯-xx米-PVC线材 | M14-P18-MWD-xxPV | ||
| M14弯式针型成型插头-18芯-xx米-PU线材 | M14-P18-MWD-xxPU | ||
| M14弯式针型成型插头-18芯-xx米-铁氟龙线材 | M14-P18-MWD-xxTF | ||
| M14弯式针型成型插头-18芯-xx米-PE线材 | M14-P18-MWD-xxPE |

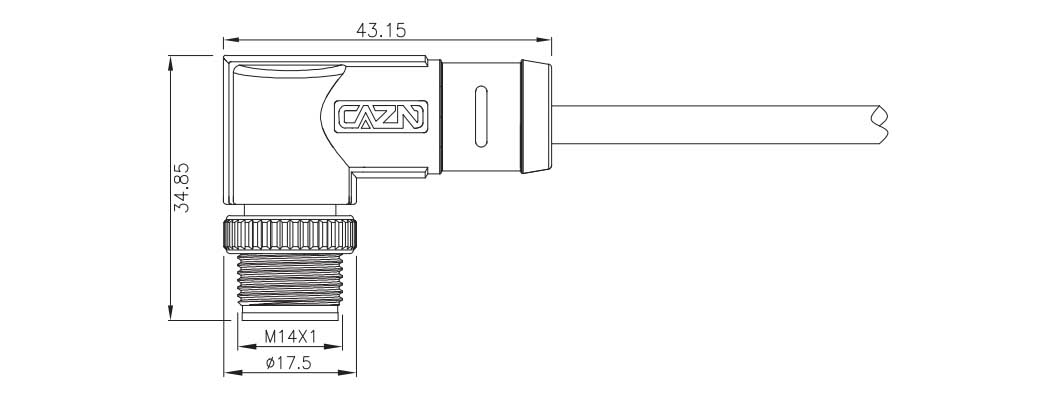

尺寸图

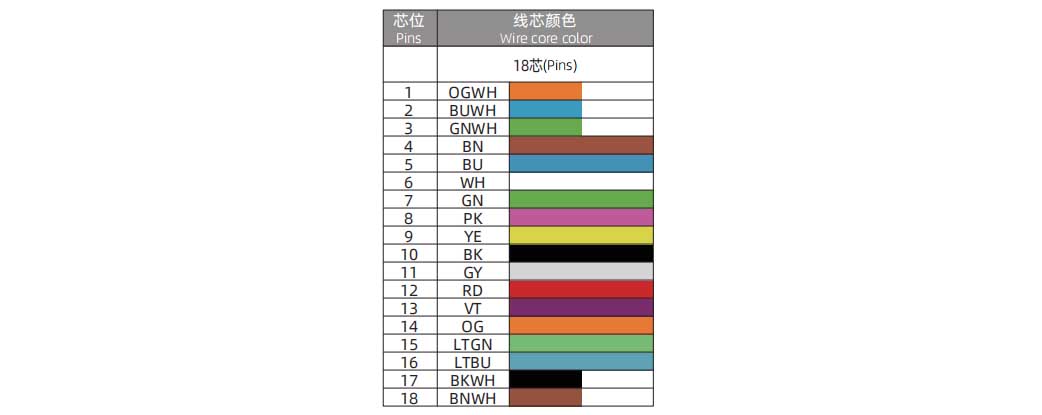

接线定义
