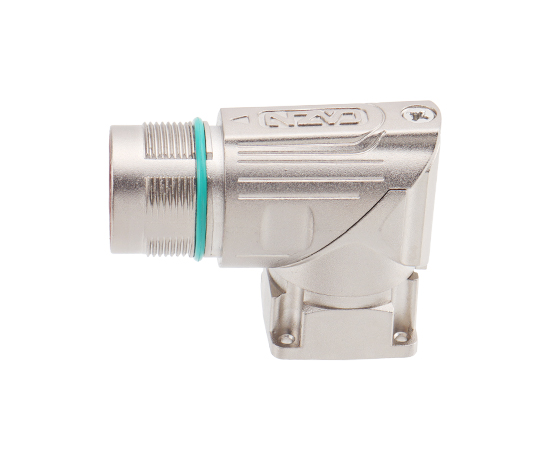

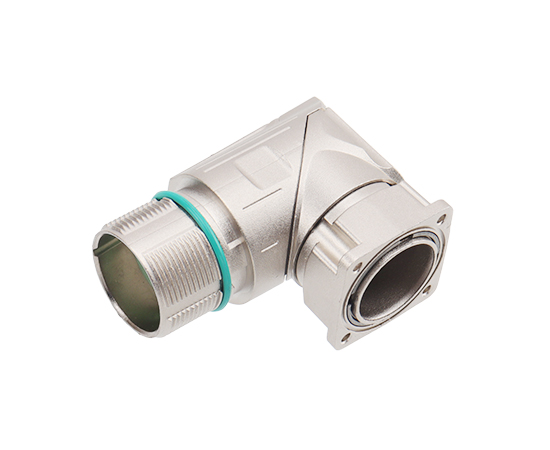

M623信号弯式孔型方形法兰组装式插座 压接式 安装孔19.8x19.8
| 产品名称 | 产品型号-(P型) | 产品型号-(E型) | 芯数 | 3D下载 | 2D下载 |
| M623信号弯式孔型方形法兰组装式插座-压接式-安装孔19.8x19.8-6芯 | M623-S6P-GCL | M623-S6E-GCL | 6 |
|
|
| M623信号弯式孔型方形法兰组装式插座-压接式-安装孔19.8x19.8-7芯 | M623-S7P-GCL | M623-S7E-GCL | 7 |
|
|
| M623信号弯式孔型方形法兰组装式插座-压接式-安装孔19.8x19.8-9芯 | M623-S9P-GCL | M623-S9E-GCL | 9 |
|
|
| M623信号弯式孔型方形法兰组装式插座-压接式-安装孔19.8x19.8-8+1芯 | M623-S9PP-GCL | M623-S9PE-GCL | 8+1 |
|
|
| M623信号弯式孔型方形法兰组装式插座-压接式-安装孔19.8x19.8-12芯 | M623-S12P-GCL | M623-S12E-GCL | 12 |
|
|
| M623信号弯式孔型方形法兰组装式插座-压接式-安装孔19.8x19.8-17芯 | M623-S17P-GCL | M623-S17E-GCL | 17 |
|
|
机械参数
| 壳体材料： | 黄铜镀镍 |
| 胶芯材料： | PBT/PA66 |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 黄铜/磷铜镀金 |
| 成型材料： | TPU/PVC |
| 接线范围： | 6~10mm |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -40℃ ~ +125℃ |
| 防护等级： | IP67 |
电气参数
| 产品名称 | 产品型号-(P型) | 产品型号-(E型) | 芯数 | 3D下载 | 2D下载 |
| M623信号弯式孔型方形法兰组装式插座-压接式-安装孔19.8x19.8-6芯 | M623-S6P-GCL | M623-S6E-GCL | 6 |
|
|
| M623信号弯式孔型方形法兰组装式插座-压接式-安装孔19.8x19.8-7芯 | M623-S7P-GCL | M623-S7E-GCL | 7 |
|
|
| M623信号弯式孔型方形法兰组装式插座-压接式-安装孔19.8x19.8-9芯 | M623-S9P-GCL | M623-S9E-GCL | 9 |
|
|
| M623信号弯式孔型方形法兰组装式插座-压接式-安装孔19.8x19.8-8+1芯 | M623-S9PP-GCL | M623-S9PE-GCL | 8+1 |
|
|
| M623信号弯式孔型方形法兰组装式插座-压接式-安装孔19.8x19.8-12芯 | M623-S12P-GCL | M623-S12E-GCL | 12 |
|
|
| M623信号弯式孔型方形法兰组装式插座-压接式-安装孔19.8x19.8-17芯 | M623-S17P-GCL | M623-S17E-GCL | 17 |
|
|
尺寸图

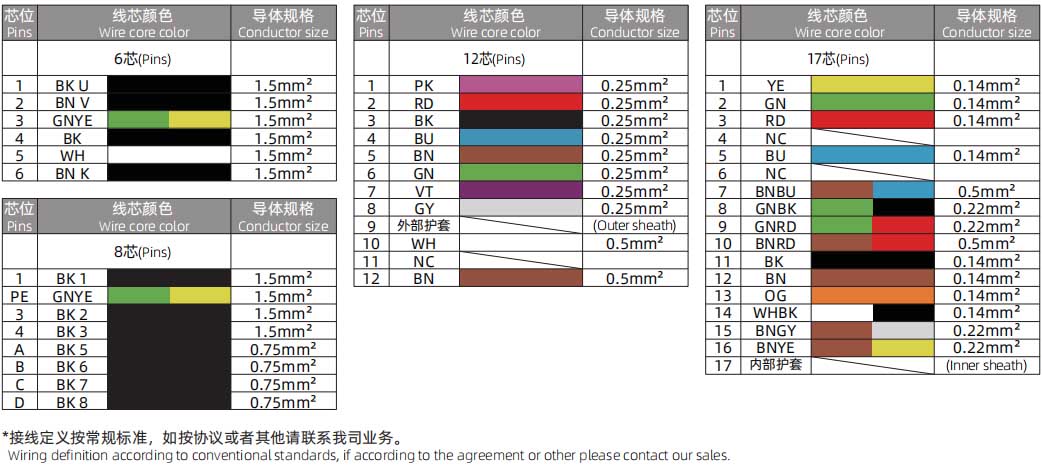

接线定义
