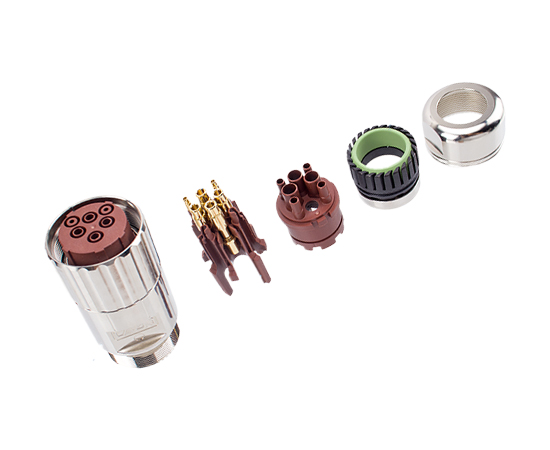

M40直式孔型金属组装式插头 压接式
| 产品名称 | 产品型号 | 芯数 | 3D下载 | 2D下载 |
| M40直式孔型金属组装式插头-压接式-6芯 | M40-S6P-GCA | 2+3+PE |
| |
| M40直式孔型金属组装式插头-压接式-8芯 | M40-S8P-GCA | 4+3+PE |
|
机械参数
| 壳体材料： | 锌合金，镀镍 |
| 胶芯材料： | PA66 UL 94-V0 |
| 密封材料： | 橡胶 |
| 插针材料： | 黄铜镀金 |
| 接线方式： | 压接 |
| 接线范围： | 9~14mm |
| 接触阻抗： | ≤1 mΩ |
| 插拔次数： | ≥50 次 |
| 适用温度： | -40℃ ~ +125℃ |
| 防护等级： | IP67 |

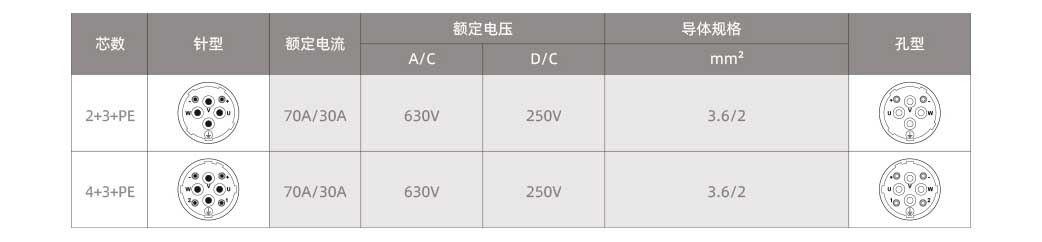

电气参数
| 产品名称 | 产品型号 | 芯数 | 3D下载 | 2D下载 |
| M40直式孔型金属组装式插头-压接式-6芯 | M40-S6P-GCA | 2+3+PE |
| |
| M40直式孔型金属组装式插头-压接式-8芯 | M40-S8P-GCA | 4+3+PE |
|

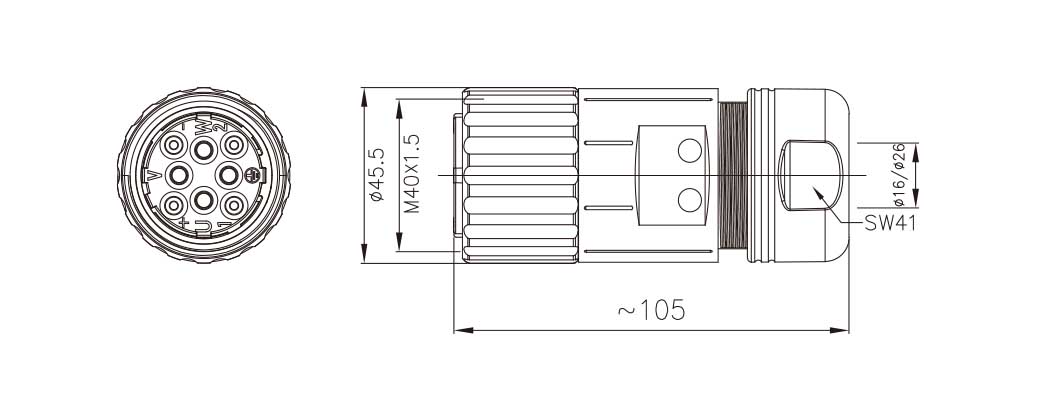

尺寸图

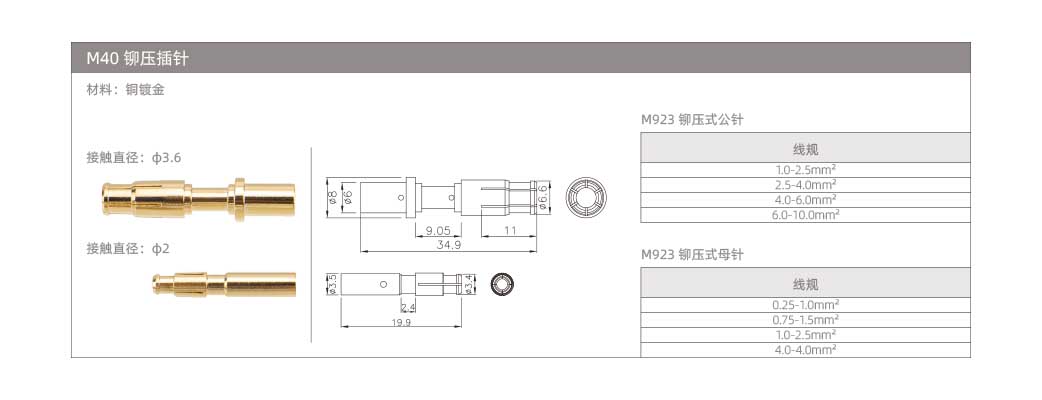

插针参数表

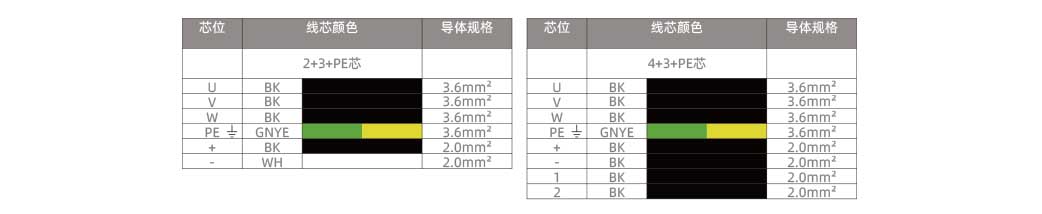

接线定义
