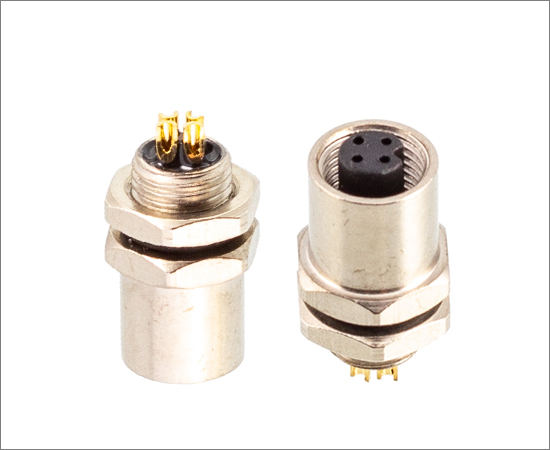

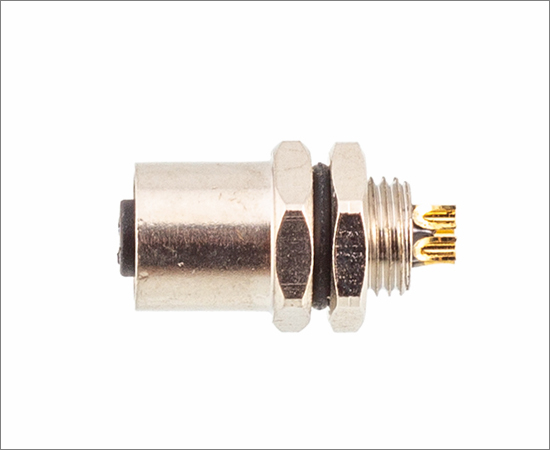

M5板前安装孔型插座 焊线式
| 产品名称 | 产品型号 | 芯数 | 3D下载 | 2D下载 | |
| M5板前安装孔型插座 焊线式-3芯 | M5-S3-GWB M5 | 3 | |||
| M5板前安装孔型插座 焊线式-4芯 | M5-S4-GWB M5 | 4 | |||
*如需要接电子线，请咨询客服
机械参数
| 壳体材料： | 黄铜镀镍 |
| 胶芯材料： | PA66/TPU |
| 密封材料： | 环氧树脂/氟橡胶 |
| 插针材料： | 磷铜镀金/黄铜镀金 |
| 成型材料： | PUR/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-105 |

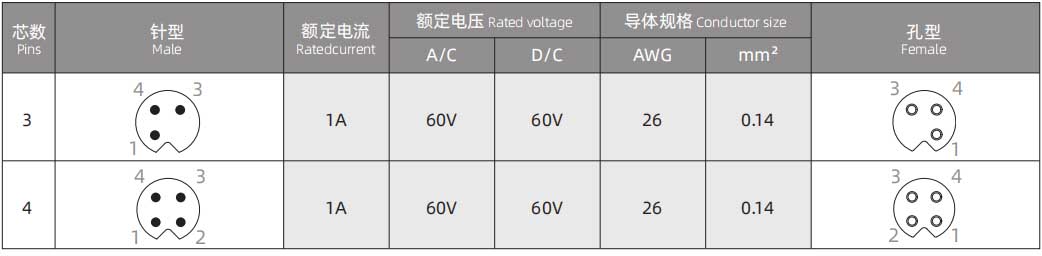

电气参数
| 产品名称 | 产品型号 | 芯数 | 3D下载 | 2D下载 | |
| M5板前安装孔型插座 焊线式-3芯 | M5-S3-GWB M5 | 3 | |||
| M5板前安装孔型插座 焊线式-4芯 | M5-S4-GWB M5 | 4 | |||
*如需要接电子线，请咨询客服
| 产品目录 | CAZN正成-欧标产品选型手册 |
| EMC认证 | 查看 |
| RoHS报告 | 查看 |
| 正成连接器欧标系列-EMC证书 | 查看 |
尺寸图

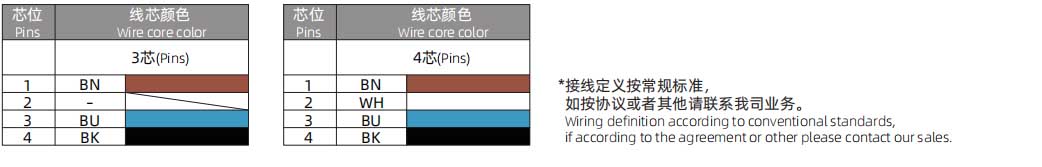

接线定义
