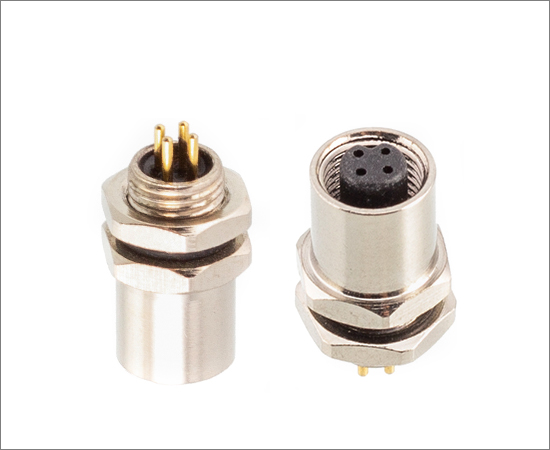

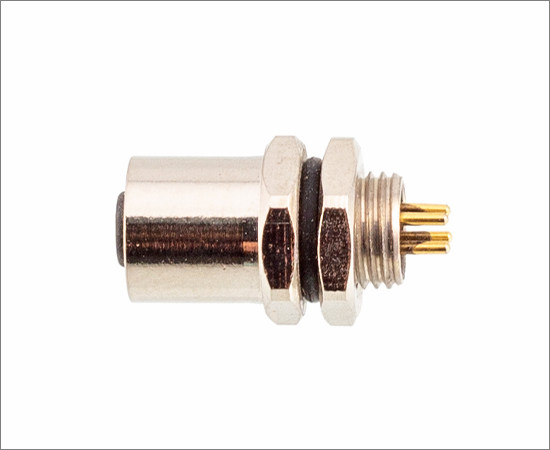

M5板前安装孔型插座 PCB式
欧标连接器 M5系列，
结构类型：板前安装插座，
接线类型：PCB板式，
插针类型：孔型，
芯数：3，4pin ，
屏蔽：否，
线长：10cm/20cm/30cm(定制长度），
认证：CE,RoHS,UL,
标准：IEC 61076-2-104
| 产品名称 | 产品型号
| 芯数 | 3D下载 | 2D下载 |
| M5板前安装孔型插座 插板式-3芯 | M5-S3-GPB M5 | 3 | ↓ | ↓ |
| M5板前安装孔型插座 插板式-4芯 | M5-S4-GPB M5
| 4 | ↓ | ↓ |
机械参数
| 壳体材料： | 黄铜镀镍 |
| 胶芯材料： | PA66/TPU |
| 密封材料： | 环氧树脂/氟橡胶 |
| 插针材料： | 磷铜镀金/黄铜镀金 |
| 成型材料： | PUR/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-105 |

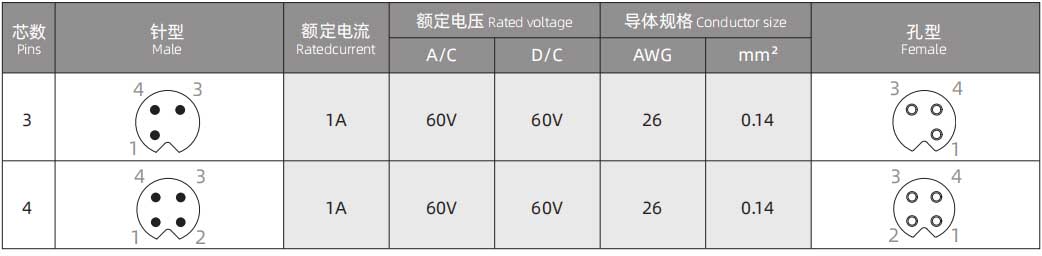

电气参数
| 产品名称 | 产品型号
| 芯数 | 3D下载 | 2D下载 |
| M5板前安装孔型插座 插板式-3芯 | M5-S3-GPB M5 | 3 | ↓ | ↓ |
| M5板前安装孔型插座 插板式-4芯 | M5-S4-GPB M5
| 4 | ↓ | ↓ |

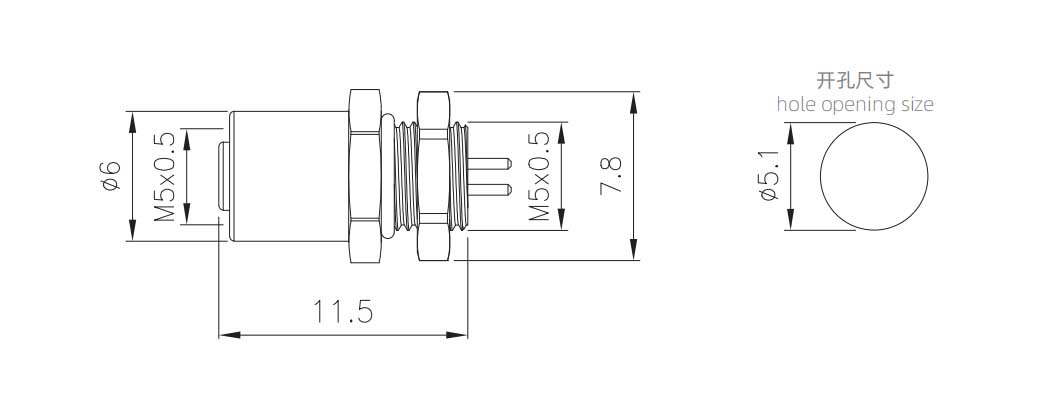

尺寸图

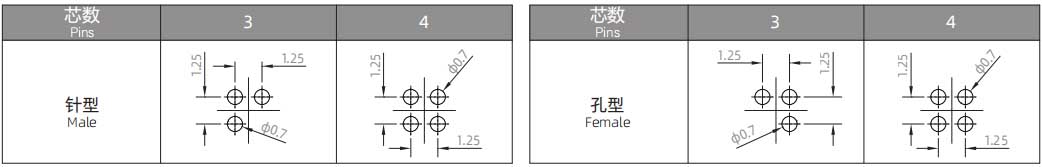

PCB芯位
M5板前安装孔型插座 PCB式
欧标连接器 M5系列，
结构类型：板前安装插座，
接线类型：PCB板式，
插针类型：孔型，
芯数：3，4pin ，
屏蔽：否，
线长：10cm/20cm/30cm(定制长度），
认证：CE,RoHS,UL,
标准：IEC 61076-2-104
机械参数
| 壳体材料： | 黄铜镀镍 |
| 胶芯材料： | PA66/TPU |
| 密封材料： | 环氧树脂/氟橡胶 |
| 插针材料： | 磷铜镀金/黄铜镀金 |
| 成型材料： | PUR/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-105 |
电气参数
| 产品名称 | 产品型号
| 芯数 | 3D下载 | 2D下载 |
| M5板前安装孔型插座 插板式-3芯 | M5-S3-GPB M5 | 3 | ↓ | ↓ |
| M5板前安装孔型插座 插板式-4芯 | M5-S4-GPB M5
| 4 | ↓ | ↓ |
尺寸图
PCB芯位
-
-
