M9板后安装针型插座 焊接式
| 产品名称 | 产品型号 | 芯数 | 3D下载 | 2D下载 |
| M9板后安装针型插座 焊接式-2芯-xx米-PVC线材 | M9-P2-GWF M12-xxPV | 2 |
| |
| M9板后安装针型插座 焊接式-3芯-xx米-PVC线材 | M9-P3-GWF M12-xxPV | 3 |
| |
| M9板后安装针型插座 焊接式-4芯-xx米-PVC线材 | M9-P4-GWF M12-xxPV | 4 |
| |
| M9板后安装针型插座 焊接式-5芯-xx米-PVC线材 | M9-P5-GWF M12-xxPV | 5 |
| |
| M9板后安装针型插座 焊接式-6芯-xx米-PVC线材 | M9-P6-GWF M12-xxPV | 6 |
| |
| M9板后安装针型插座 焊接式-7芯-xx米-PVC线材 | M9-P7-GWF M12-xxPV | 7 |
| |
| M9板后安装针型插座 焊接式-8芯-xx米-PVC线材 | M9-P8-GWF M12-xxPV | 8 |
|
*如需要选择其他线材，请咨询客服
机械参数
| 壳体材料： | 锌合金镀镍/黄铜镀镍 |
| 胶芯材料： | PA66 |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 黄铜/磷铜镀金 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤3 mΩ |
| 接线范围： | 3.0~5.0mm |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |

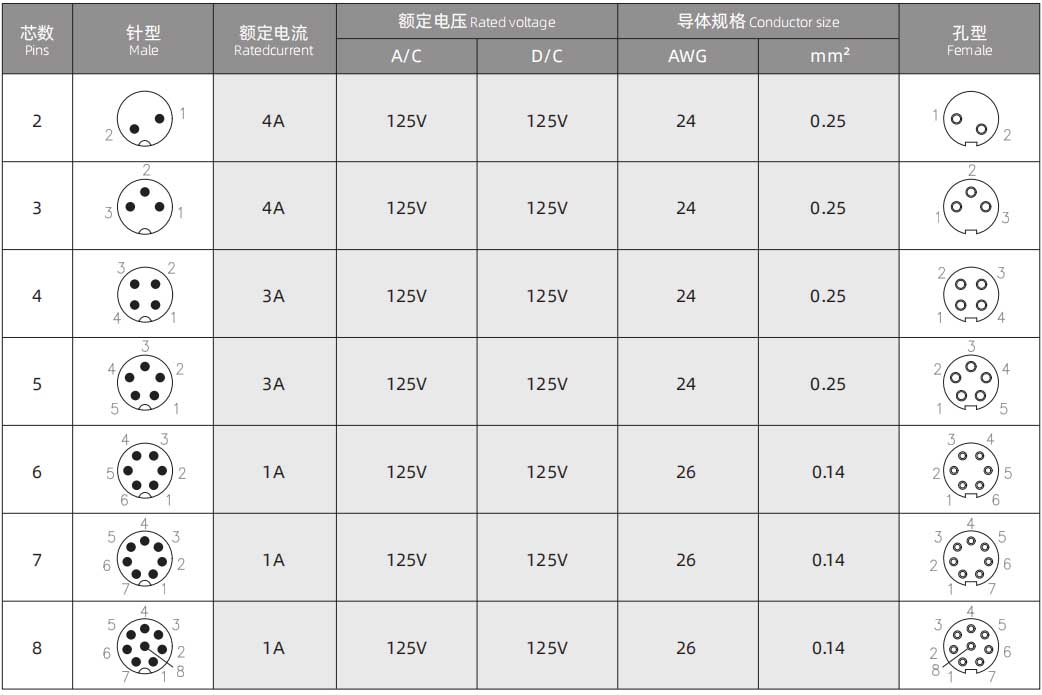

电气参数
| 产品名称 | 产品型号 | 芯数 | 3D下载 | 2D下载 |
| M9板后安装针型插座 焊接式-2芯-xx米-PVC线材 | M9-P2-GWF M12-xxPV | 2 |
| |
| M9板后安装针型插座 焊接式-3芯-xx米-PVC线材 | M9-P3-GWF M12-xxPV | 3 |
| |
| M9板后安装针型插座 焊接式-4芯-xx米-PVC线材 | M9-P4-GWF M12-xxPV | 4 |
| |
| M9板后安装针型插座 焊接式-5芯-xx米-PVC线材 | M9-P5-GWF M12-xxPV | 5 |
| |
| M9板后安装针型插座 焊接式-6芯-xx米-PVC线材 | M9-P6-GWF M12-xxPV | 6 |
| |
| M9板后安装针型插座 焊接式-7芯-xx米-PVC线材 | M9-P7-GWF M12-xxPV | 7 |
| |
| M9板后安装针型插座 焊接式-8芯-xx米-PVC线材 | M9-P8-GWF M12-xxPV | 8 |
|
*如需要选择其他线材，请咨询客服
| 产品目录 | CAZN正成-欧标产品选型手册 |
| EMC认证 | 查看 |
| RoHS报告 | 查看 |
| 正成连接器欧标系列-EMC证书 | 查看 |

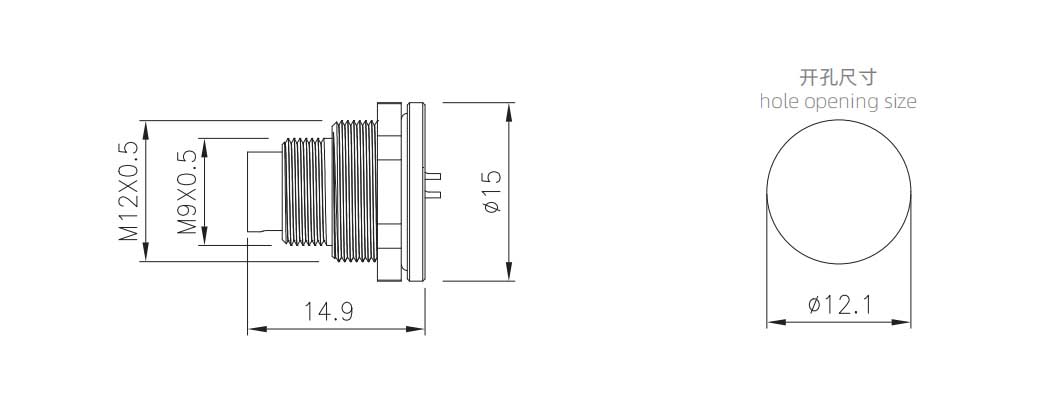

尺寸图

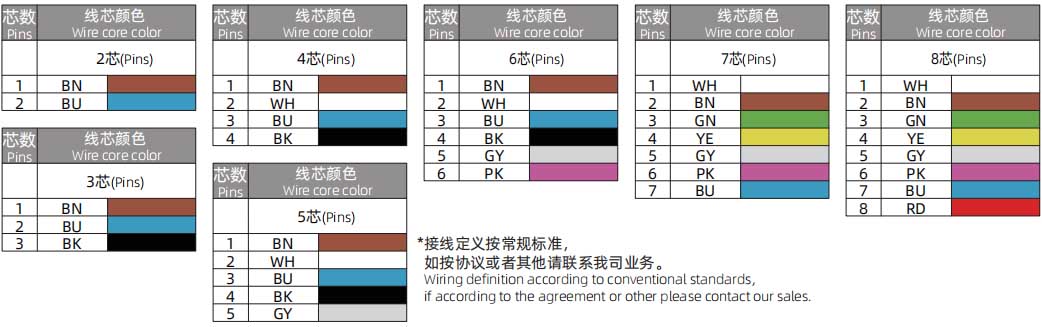

接线定义
