M9板后安装针型插座 PCB式
| 产品名称 | 产品型号 | 芯数 | 3D下载 | 2D下载 |
| M9板后安装针型插座-PCB式-2芯 | M9-P2-GPF M12 | 2 |
| |
| M9板后安装针型插座-PCB式-3芯 | M9-P3-GPF M12 | 3 |
| |
| M9板后安装针型插座-PCB式-4芯 | M9-P4-GPF M12 | 4 |
| |
| M9板后安装针型插座-PCB式-5芯 | M9-P5-GPF M12 | 5 |
| |
| M9板后安装针型插座-PCB式-6芯 | M9-P6-GPF M12 | 6 |
| |
| M9板后安装针型插座-PCB式-7芯 | M9-P7-GPF M12 | 7 |
| |
| M9板后安装针型插座-PCB式-8芯 | M9-P8-GPF M12 | 8 |
|
机械参数
| 壳体材料： | 锌合金镀镍/黄铜镀镍 |
| 胶芯材料： | PA66 |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 黄铜/磷铜镀金 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤3 mΩ |
| 接线范围： | 3.0~5.0mm |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |

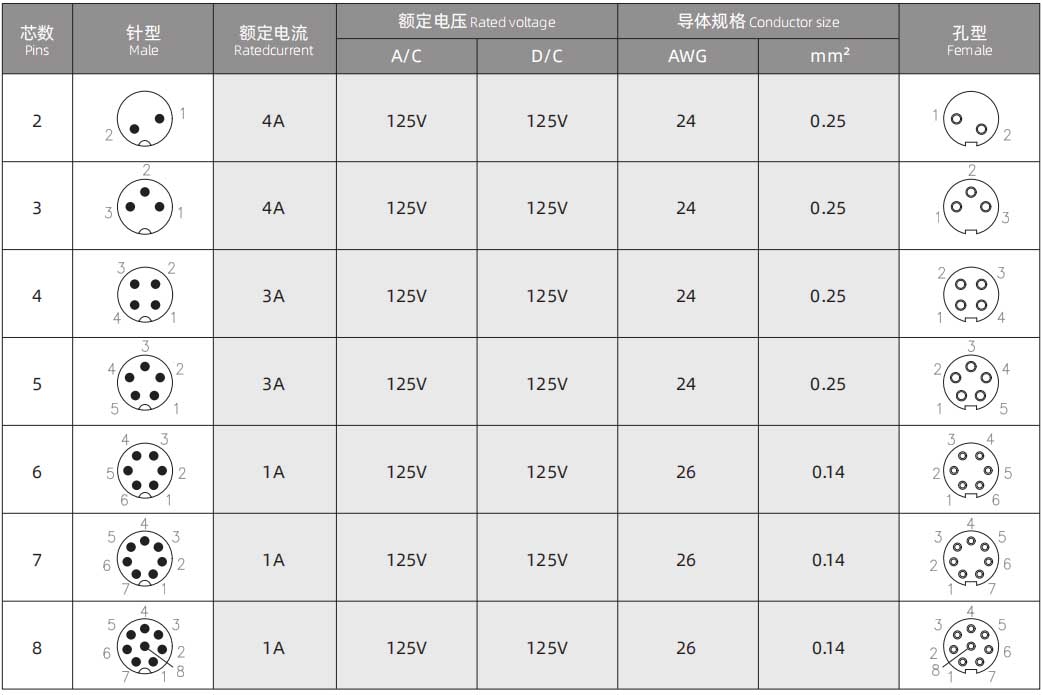

电气参数
| 产品名称 | 产品型号 | 芯数 | 3D下载 | 2D下载 |
| M9板后安装针型插座-PCB式-2芯 | M9-P2-GPF M12 | 2 |
| |
| M9板后安装针型插座-PCB式-3芯 | M9-P3-GPF M12 | 3 |
| |
| M9板后安装针型插座-PCB式-4芯 | M9-P4-GPF M12 | 4 |
| |
| M9板后安装针型插座-PCB式-5芯 | M9-P5-GPF M12 | 5 |
| |
| M9板后安装针型插座-PCB式-6芯 | M9-P6-GPF M12 | 6 |
| |
| M9板后安装针型插座-PCB式-7芯 | M9-P7-GPF M12 | 7 |
| |
| M9板后安装针型插座-PCB式-8芯 | M9-P8-GPF M12 | 8 |
|
| 产品目录 | CAZN正成-欧标产品选型手册 |
| EMC认证 | 查看 |
| RoHS报告 | 查看 |
| 正成连接器欧标系列-EMC证书 | 查看 |

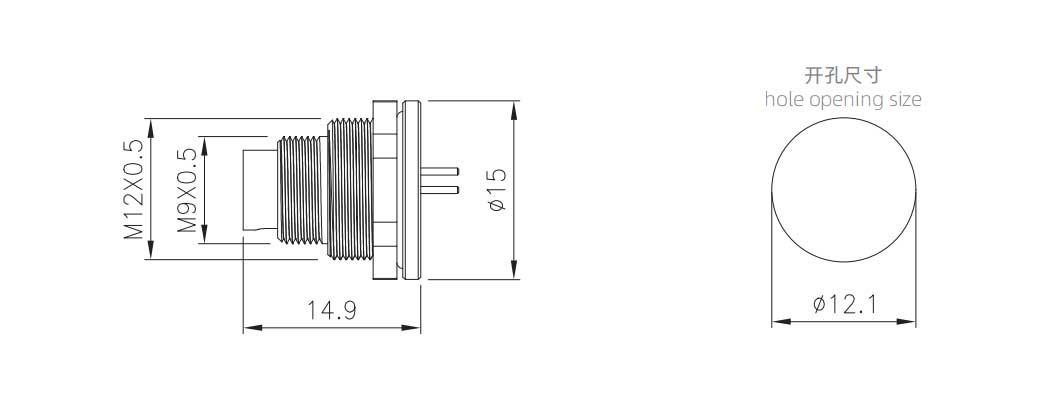

尺寸图

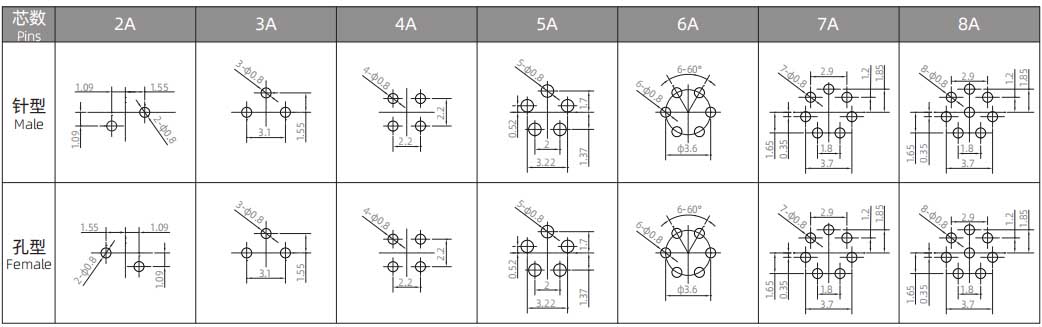

PCB芯位图
