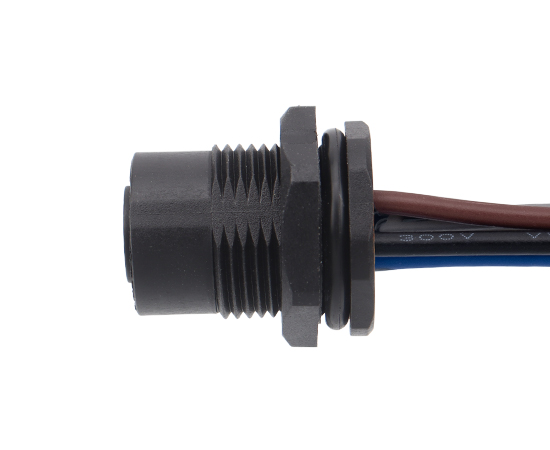

M12板后安装孔型插座 焊线式(内置灌胶) 螺牙M15*1 塑胶款
| 产品名称 | 开孔尺寸-M15 | 3D下载 | 2D下载 |
M12板后安装孔型插座 2A 焊线式 螺牙M15*1 塑胶款 | M12-S2A-PCFM15-NZGJ | ||
M12板后安装孔型插座 3A 焊线式 螺牙M15*1 塑胶款 | M12-S3A-PCFM15-NZGJ | ||
M12板后安装孔型插座 3C 焊线式 螺牙M15*1 塑胶款 | M12-S3C-PCFM15-NZGJ | ||
| M12板后安装孔型插座 4A 焊线式 螺牙M15*1 塑胶款 | M12-S4A-PCFM15-NZGJ | ||
| M12板后安装孔型插座 4C 焊线式 螺牙M15*1 塑胶款 | M12-S4C-PCFM15-NZGJ | ||
| M12板后安装孔型插座 4D 焊线式 螺牙M15*1 塑胶款 | M12-S4D-PCFM15-NZGJ | ||
| M12板后安装孔型插座 5A 焊线式 螺牙M15*1 塑胶款 | M12-S5A-PCFM15-NZGJ | ||
| M12板后安装孔型插座 5B 焊线式 螺牙M15*1 塑胶款 | M12-S5B-PCFM15-NZGJ | ||
| M12板后安装孔型插座 5C 焊线式 螺牙M15*1 塑胶款 | M12-S5C-PCFM15-NZGJ | ||
| M12板后安装孔型插座 6A 焊线式 螺牙M15*1 塑胶款 | M12-S6A-PCFM15-NZGJ | ||
| M12板后安装孔型插座 6C 焊线式 螺牙M15*1 塑胶款 | M12-S6C-PCFM15-NZGJ | ||
| M12板后安装孔型插座 8A 焊线式 螺牙M15*1 塑胶款 | M12-S8A-PCFM15-NZGJ | ||
| M12板后安装孔型插座 12A 焊线式 螺牙M15*1 塑胶款 | M12-S12A-PCFM15-NZGJ | ||
| M12板后安装孔型插座 17A 焊线式 螺牙M15*1 塑胶款 | M12-S17A-PCFM15-NZGJ |
机械参数
| 壳体材料： | 黄铜镀镍/锌合金度镍/PA+GF |
| 胶芯材料： | PA+GF/TPU |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 磷铜镀金/黄铜 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-101 |

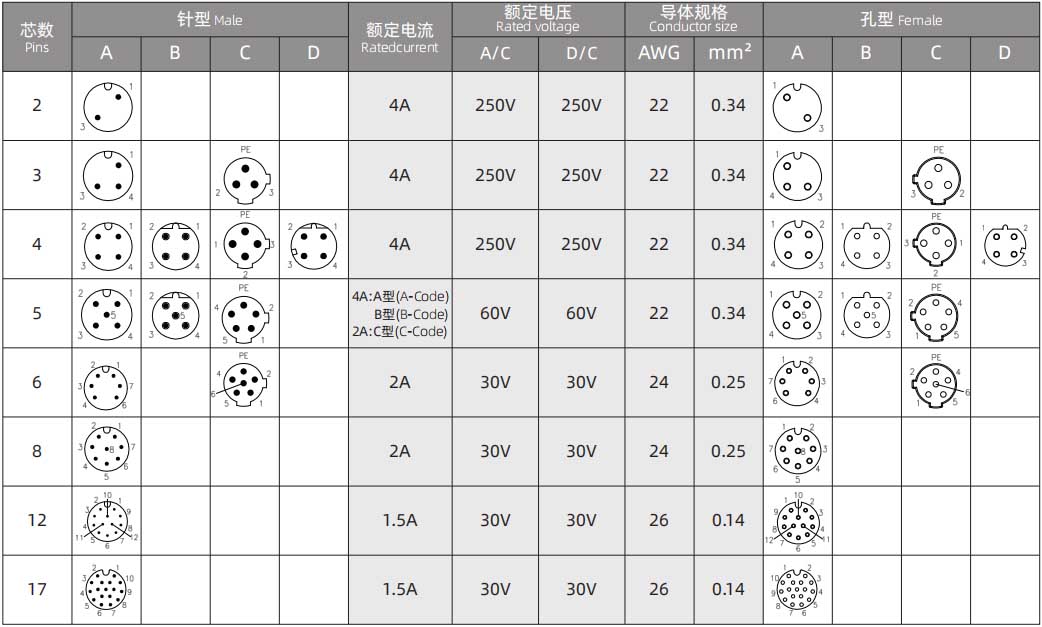

电气参数
| 产品名称 | 开孔尺寸-M15 | 3D下载 | 2D下载 |
M12板后安装孔型插座 2A 焊线式 螺牙M15*1 塑胶款 | M12-S2A-PCFM15-NZGJ | ||
M12板后安装孔型插座 3A 焊线式 螺牙M15*1 塑胶款 | M12-S3A-PCFM15-NZGJ | ||
M12板后安装孔型插座 3C 焊线式 螺牙M15*1 塑胶款 | M12-S3C-PCFM15-NZGJ | ||
| M12板后安装孔型插座 4A 焊线式 螺牙M15*1 塑胶款 | M12-S4A-PCFM15-NZGJ | ||
| M12板后安装孔型插座 4C 焊线式 螺牙M15*1 塑胶款 | M12-S4C-PCFM15-NZGJ | ||
| M12板后安装孔型插座 4D 焊线式 螺牙M15*1 塑胶款 | M12-S4D-PCFM15-NZGJ | ||
| M12板后安装孔型插座 5A 焊线式 螺牙M15*1 塑胶款 | M12-S5A-PCFM15-NZGJ | ||
| M12板后安装孔型插座 5B 焊线式 螺牙M15*1 塑胶款 | M12-S5B-PCFM15-NZGJ | ||
| M12板后安装孔型插座 5C 焊线式 螺牙M15*1 塑胶款 | M12-S5C-PCFM15-NZGJ | ||
| M12板后安装孔型插座 6A 焊线式 螺牙M15*1 塑胶款 | M12-S6A-PCFM15-NZGJ | ||
| M12板后安装孔型插座 6C 焊线式 螺牙M15*1 塑胶款 | M12-S6C-PCFM15-NZGJ | ||
| M12板后安装孔型插座 8A 焊线式 螺牙M15*1 塑胶款 | M12-S8A-PCFM15-NZGJ | ||
| M12板后安装孔型插座 12A 焊线式 螺牙M15*1 塑胶款 | M12-S12A-PCFM15-NZGJ | ||
| M12板后安装孔型插座 17A 焊线式 螺牙M15*1 塑胶款 | M12-S17A-PCFM15-NZGJ |

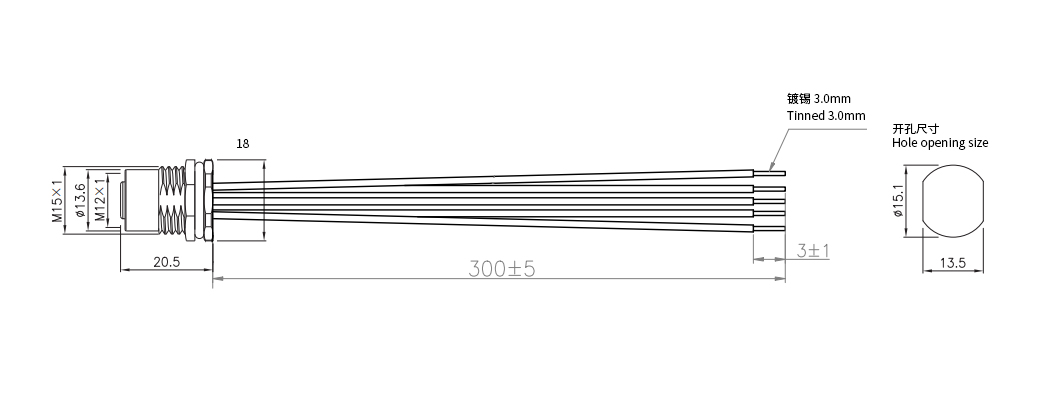

尺寸图
