产品名称 | 芯数 | 型号(螺牙:PG9) | 型号(螺牙:M16x1.5) | 3D下载 | 2D下载 |

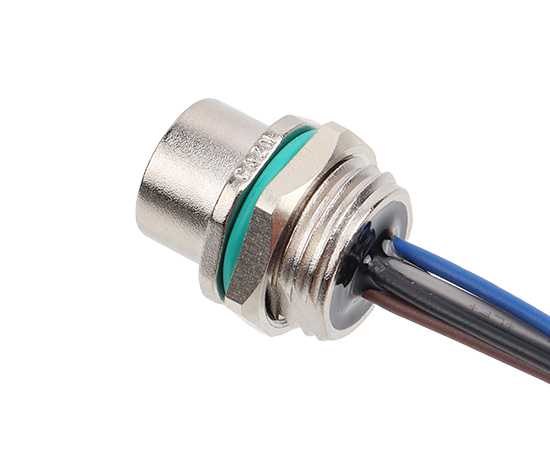

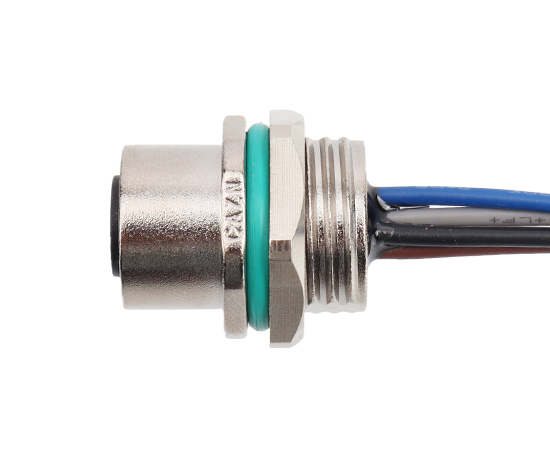

M12锌合金外壳 板前安装孔型插座-焊线式 | 2A | M12-S2A-GCBP9-ZA-NZGJ | M12-S2A-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 3A | M12-S3A-GCBP9-ZA-NZGJ | M12-S3A-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 4A | M12-S4A-GCBP9-ZA-NZGJ | M12-S4A-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 4B | M12-S4B-GCBP9-ZA-NZGJ | M12-S4B-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 4D | M12-S4D-GCBP9-ZA-NZGJ | M12-S4D-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 5A | M12-S5A-GCBP9-ZA-NZGJ | M12-S5A-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 5B | M12-S5B-GCBP9-ZA-NZGJ | M12-S5B-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 5D | M12-S5D-GCBP9-ZA-NZGJ | M12-S5D-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 6A | M12-S6A-GCBP9-ZA-NZGJ | M12-S6A-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 8A | M12-S8A-GCBP9-ZA-NZGJ | M12-S8A-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 12A | M12-S12A-GCBP9-ZA-NZGJ | M12-S12A-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 17A | M12-S17A-GCBP9-ZA-NZGJ | M12-S17A-GCBM16-ZA-NZGJ | M16/PG9 |
机械参数
| 壳体材料： | 黄铜/锌合金，镀镍 |
| 胶芯材料： | PA+GF/TPU |
| 密封材料： | 氟橡胶,绿色 |
| 插针材料： | 黄铜，镀金 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -40℃ ~ +80℃ |
| 防护等级： | IP67 |
| 执行标准： | IEC 61076-2-101 |

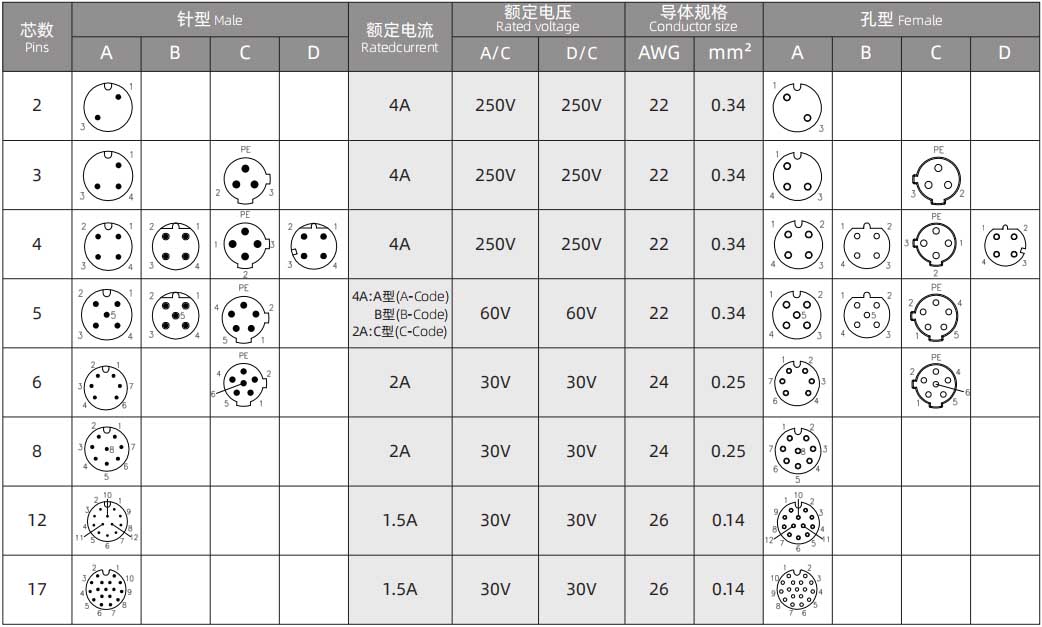

电气参数
产品名称 | 芯数 | 型号(螺牙:PG9) | 型号(螺牙:M16x1.5) | 3D下载 | 2D下载 |
M12锌合金外壳 板前安装孔型插座-焊线式 | 2A | M12-S2A-GCBP9-ZA-NZGJ | M12-S2A-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 3A | M12-S3A-GCBP9-ZA-NZGJ | M12-S3A-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 4A | M12-S4A-GCBP9-ZA-NZGJ | M12-S4A-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 4B | M12-S4B-GCBP9-ZA-NZGJ | M12-S4B-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 4D | M12-S4D-GCBP9-ZA-NZGJ | M12-S4D-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 5A | M12-S5A-GCBP9-ZA-NZGJ | M12-S5A-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 5B | M12-S5B-GCBP9-ZA-NZGJ | M12-S5B-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 5D | M12-S5D-GCBP9-ZA-NZGJ | M12-S5D-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 6A | M12-S6A-GCBP9-ZA-NZGJ | M12-S6A-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 8A | M12-S8A-GCBP9-ZA-NZGJ | M12-S8A-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 12A | M12-S12A-GCBP9-ZA-NZGJ | M12-S12A-GCBM16-ZA-NZGJ | M16/PG9 | |
M12锌合金外壳 板前安装孔型插座-焊线式 | 17A | M12-S17A-GCBP9-ZA-NZGJ | M12-S17A-GCBM16-ZA-NZGJ | M16/PG9 |

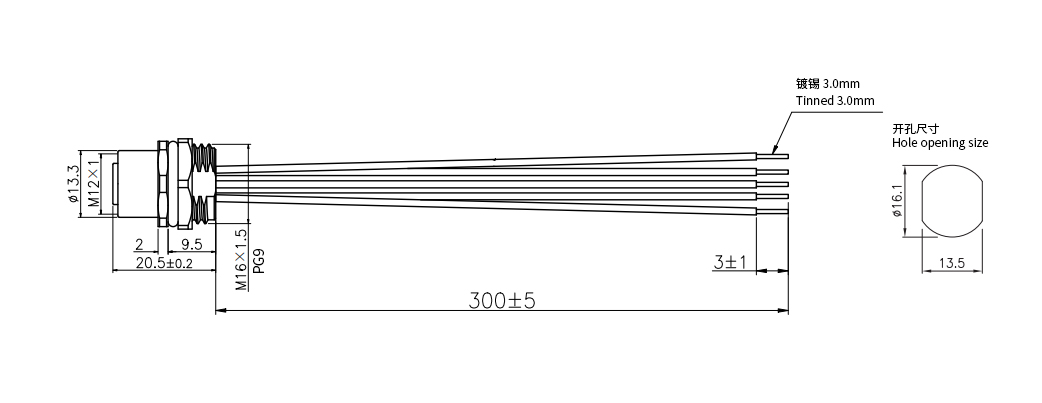

尺寸图
