焊线式插座

您所在的位置：首页>产品中心>欧标连接器>M12>焊线式插座

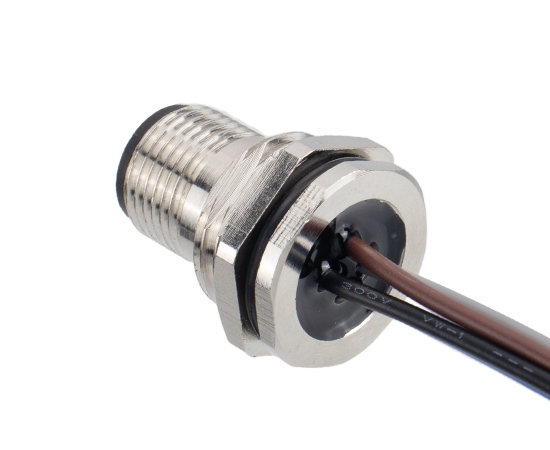

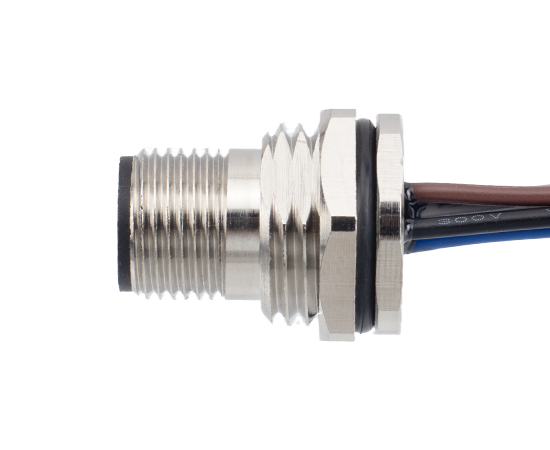

M12板后安装针型插座焊线式(内置灌胶) 螺牙M16*1.5/PG9}

M12板后安装针型插座焊线式(内置灌胶) 螺牙M16*1.5/PG9

欧标连接器 M12系列，

结构类型：板后安装插座，

插针类型：针型，

芯数：2,3,4,5,6,8,12,17pin ，

连接方式：焊线，

屏蔽：否，

认证：CE,RoHS,UL，

标准：IEC 61076-2-101，

生成PDF资料

在线购物

产品名称	芯数	*开孔尺寸-M161.5**	开孔尺寸-PG9	3D下载	2D下载
M12板后安装针型插座焊线式	2A	M12-P2A-GCFM16-NZGJ	M12-P2A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	3A	M12-P3A-GCFM16-NZGJ	M12-P3A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	3C	M12-P3C-GCFM16-NZGJ	M12-P3C-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	4A	M12-P4A-GCFM16-NZGJ	M12-P4A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	4D	M12-P4D-GCFM16-NZGJ	M12-P4D-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	4C	M12-P4C-GCFM16-NZGJ	M12-P4C-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	5A	M12-P5A-GCFM16-NZGJ	M12-P5A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	5B	M12-P5B-GCFM16-NZGJ	M12-P5B-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	5C	M12-P5C-GCFM16-NZGJ	M12-P5C-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	6A	M12-P6A-GCFM16-NZGJ	M12-P6A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	6B	M12-P6B-GCFM16-NZGJ	M12-P6B-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	6C	M12-P6C-GCFM16-NZGJ	M12-P6C-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	8A	M12-P8A-GCFM16-NZGJ	M12-P8A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	12A	M12-P12A-GCFM16-NZGJ	M12-P12A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	17A	M12-P17A-GCFM16-NZGJ	M12-P17A-GCFPG9-NZGJ	↓	↓

机械参数

壳体材料：	黄铜镀镍/锌合金度镍/PA+GF
胶芯材料：	PA+GF/TPU
密封材料：	环氧树脂/橡胶
插针材料：	磷铜镀金/黄铜
成型材料：	TPU/PVC
绝缘阻抗：	≥100 MΩ
接触阻抗：	≤5 mΩ
插拔次数：	≥500 次
适用温度：	-25℃ ~ +80℃
防护等级：	IP65/IP67
执行标准：	IEC 61076-2-101

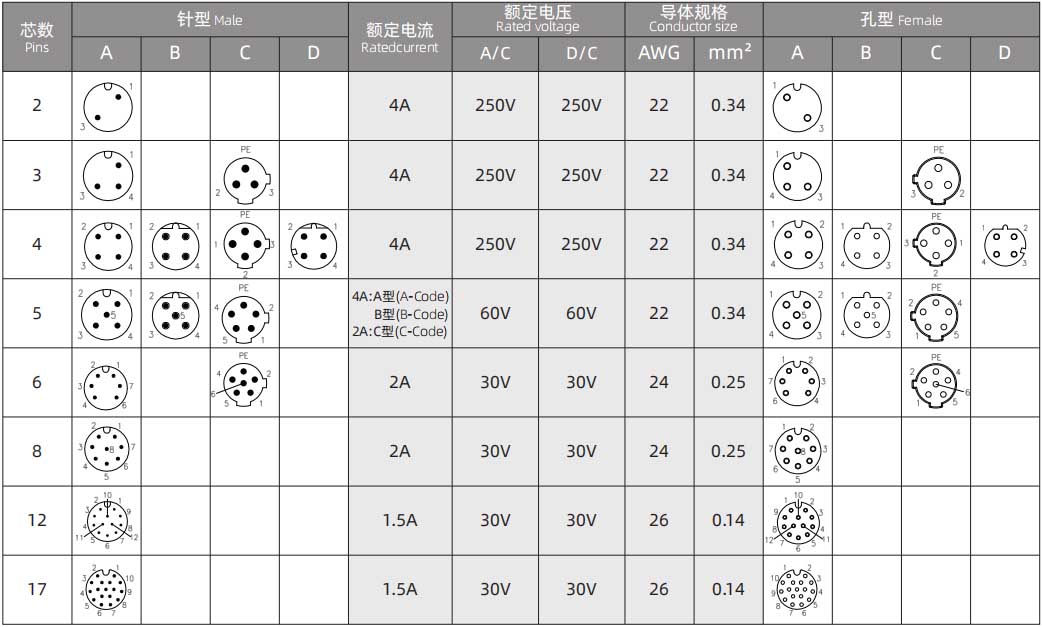

电气参数


产品名称	芯数	*开孔尺寸-M161.5**	开孔尺寸-PG9	3D下载	2D下载
M12板后安装针型插座焊线式	2A	M12-P2A-GCFM16-NZGJ	M12-P2A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	3A	M12-P3A-GCFM16-NZGJ	M12-P3A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	3C	M12-P3C-GCFM16-NZGJ	M12-P3C-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	4A	M12-P4A-GCFM16-NZGJ	M12-P4A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	4D	M12-P4D-GCFM16-NZGJ	M12-P4D-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	4C	M12-P4C-GCFM16-NZGJ	M12-P4C-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	5A	M12-P5A-GCFM16-NZGJ	M12-P5A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	5B	M12-P5B-GCFM16-NZGJ	M12-P5B-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	5C	M12-P5C-GCFM16-NZGJ	M12-P5C-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	6A	M12-P6A-GCFM16-NZGJ	M12-P6A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	6B	M12-P6B-GCFM16-NZGJ	M12-P6B-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	6C	M12-P6C-GCFM16-NZGJ	M12-P6C-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	8A	M12-P8A-GCFM16-NZGJ	M12-P8A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	12A	M12-P12A-GCFM16-NZGJ	M12-P12A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	17A	M12-P17A-GCFM16-NZGJ	M12-P17A-GCFPG9-NZGJ	↓	↓

产品目录	CAZN正成-欧标连接器选型画册、NMEA专用连接器
EMC	正成连接器欧标系列-EMC证书 CE ROHS REACH IP
RoHS	正成-M12 连接器 ROHS证书

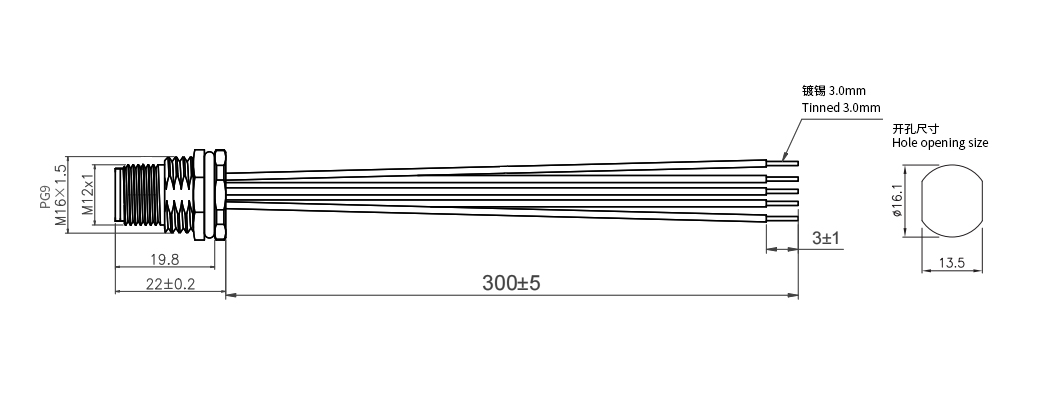

尺寸图

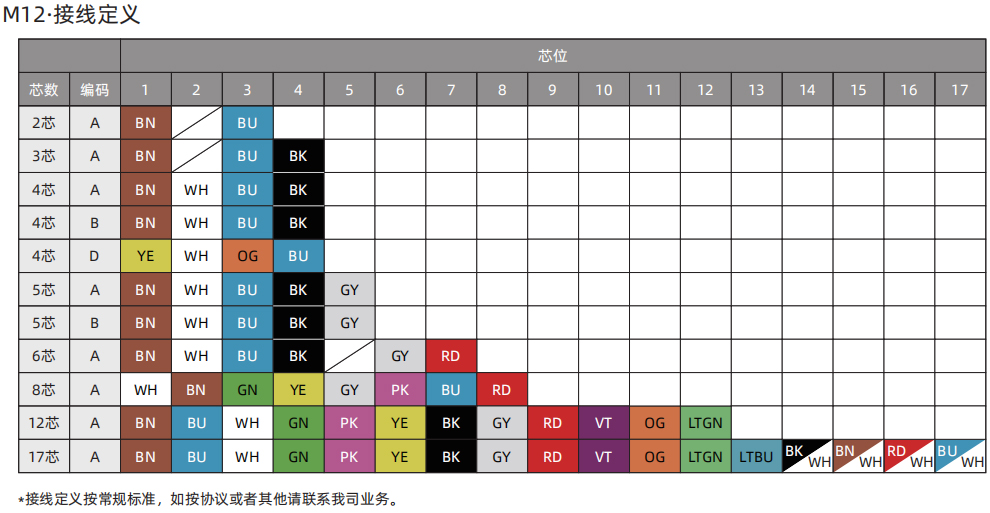

M12 接线.jpg

M12板后安装针型插座焊线式(内置灌胶) 螺牙M16*1.5/PG9}

M12板后安装针型插座焊线式(内置灌胶) 螺牙M16*1.5/PG9

欧标连接器 M12系列，

结构类型：板后安装插座，

插针类型：针型，

芯数：2,3,4,5,6,8,12,17pin ，

连接方式：焊线，

屏蔽：否，

认证：CE,RoHS,UL，

标准：IEC 61076-2-101，

生成PDF资料

机械参数

壳体材料：	黄铜镀镍/锌合金度镍/PA+GF
胶芯材料：	PA+GF/TPU
密封材料：	环氧树脂/橡胶
插针材料：	磷铜镀金/黄铜
成型材料：	TPU/PVC
绝缘阻抗：	≥100 MΩ
接触阻抗：	≤5 mΩ
插拔次数：	≥500 次
适用温度：	-25℃ ~ +80℃
防护等级：	IP65/IP67
执行标准：	IEC 61076-2-101

电气参数


产品名称	芯数	*开孔尺寸-M161.5**	开孔尺寸-PG9	3D下载	2D下载
M12板后安装针型插座焊线式	2A	M12-P2A-GCFM16-NZGJ	M12-P2A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	3A	M12-P3A-GCFM16-NZGJ	M12-P3A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	3C	M12-P3C-GCFM16-NZGJ	M12-P3C-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	4A	M12-P4A-GCFM16-NZGJ	M12-P4A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	4D	M12-P4D-GCFM16-NZGJ	M12-P4D-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	4C	M12-P4C-GCFM16-NZGJ	M12-P4C-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	5A	M12-P5A-GCFM16-NZGJ	M12-P5A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	5B	M12-P5B-GCFM16-NZGJ	M12-P5B-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	5C	M12-P5C-GCFM16-NZGJ	M12-P5C-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	6A	M12-P6A-GCFM16-NZGJ	M12-P6A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	6B	M12-P6B-GCFM16-NZGJ	M12-P6B-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	6C	M12-P6C-GCFM16-NZGJ	M12-P6C-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	8A	M12-P8A-GCFM16-NZGJ	M12-P8A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	12A	M12-P12A-GCFM16-NZGJ	M12-P12A-GCFPG9-NZGJ	↓	↓
M12板后安装针型插座焊线式	17A	M12-P17A-GCFM16-NZGJ	M12-P17A-GCFPG9-NZGJ	↓	↓

产品目录	CAZN正成-欧标连接器选型画册、NMEA专用连接器
EMC	正成连接器欧标系列-EMC证书 CE ROHS REACH IP
RoHS	正成-M12 连接器 ROHS证书

尺寸图


M12 接线.jpg
