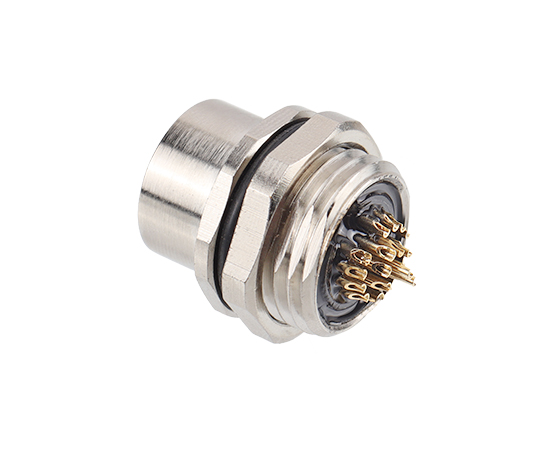

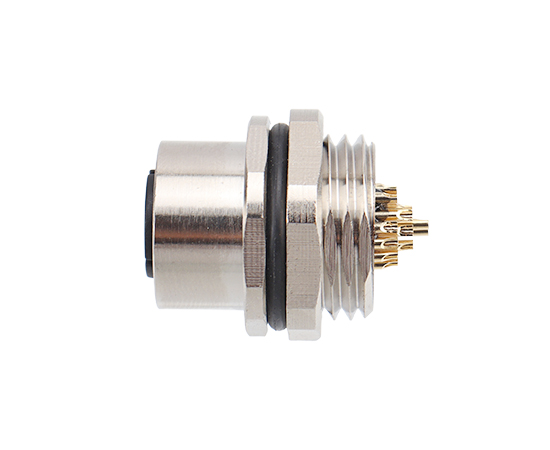

M14板前安装孔型插座 焊线式
| 产品名称 | 产品型号 | 3D下载 | 2D下载 |
| M14板前安装孔型插座-焊线式-18芯 | M14-S18-GWB M17 |
|
机械参数
| 壳体材料： | 黄铜/黄铜镀镍 |
| 胶芯材料： | PA66 |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 磷铜镀金/黄铜 |
| 成型材料： | TPU/PVC |
| 绝缘阻抗： | ≥100 MΩ |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃~+80℃ |
| 防护等级： | IP65/IP67 |
| 质量标准： | IPC-A-620 |

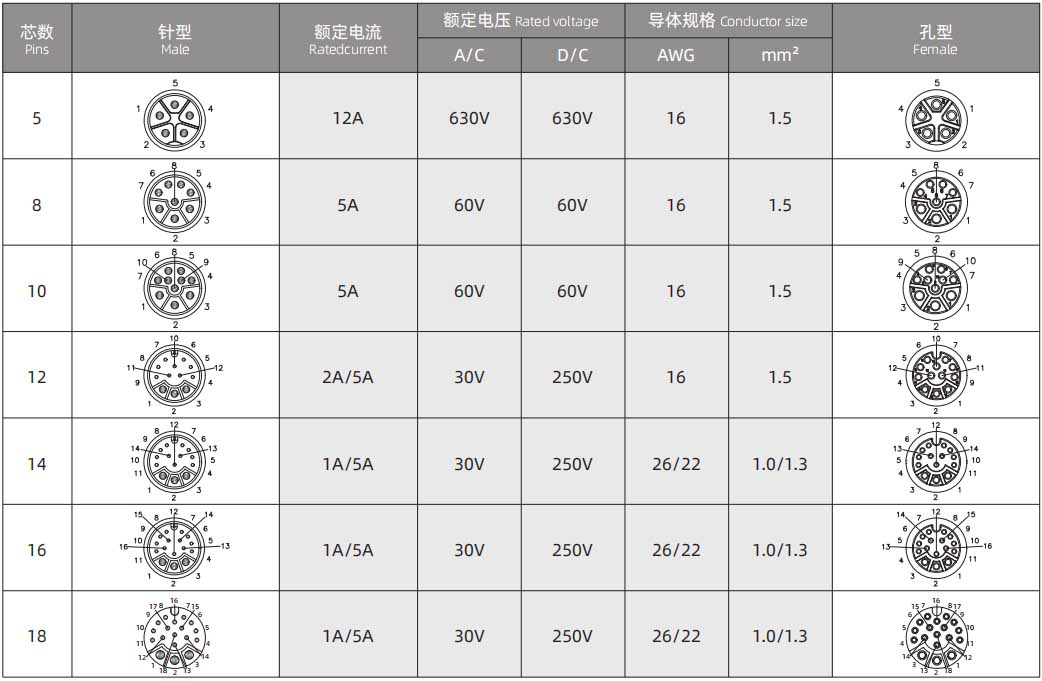

电气参数
| 产品名称 | 产品型号 | 3D下载 | 2D下载 |
| M14板前安装孔型插座-焊线式-18芯 | M14-S18-GWB M17 |
|

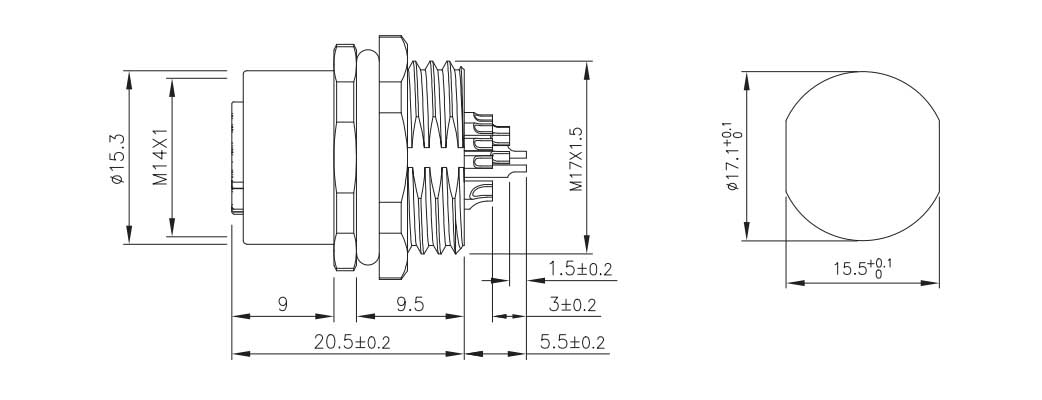

尺寸图
接线定义
