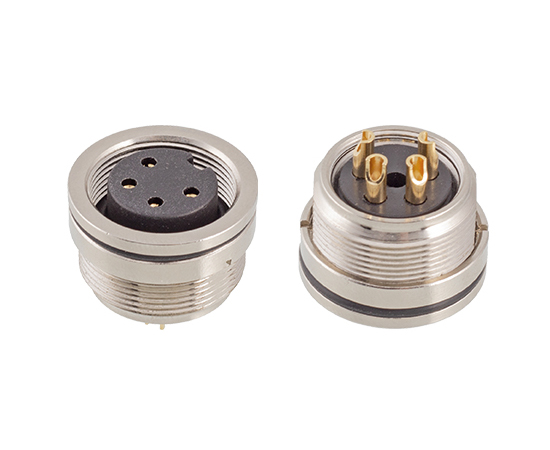

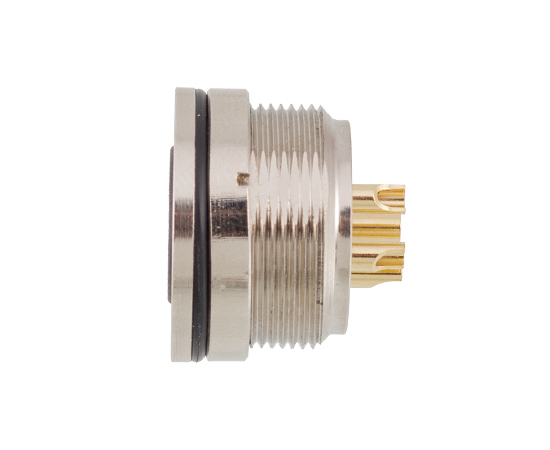

M16板前安装孔型插座 焊接式
| 产品名称 | 产品型号 | 芯数 | 3D下载 | 2D下载 |
| M16板前安装孔型插座-焊接式-2芯 | M16-S2-GWB M18 | 2 |
| |
| M16板前安装孔型插座-焊接式-3芯 | M16-S3-GWB M18 | 3 |
| |
| M16板前安装孔型插座-焊接式-4芯 | M16-S4-GWB M18 | 4 |
| |
| M16板前安装孔型插座-焊接式-5芯 | M16-S5-GWB M18 | 5 |
| |
| M16板前安装孔型插座-焊接式-6芯 | M16-S6-GWB M18 | 6 |
| |
| M16板前安装孔型插座-焊接式-7芯 | M16-S7-GWB M18 | 7 |
| |
| M16板前安装孔型插座-焊接式-8芯 | M16-S8-GWB M18 | 8 |
| |
| M16板前安装孔型插座-焊接式-12芯 | M16-S12-GWB M18 | 12 |
| |
| M16板前安装孔型插座-焊接式-14芯 | M16-S14-GWB M18 | 14 |
| |
| M16板前安装孔型插座-焊接式-16芯 | M16-S16-GWB M18 | 16 |
| |
| M16板前安装孔型插座-焊接式-19芯 | M16-S19-GWB M18 | 19 |
| |
| M16板前安装孔型插座-焊接式-24芯 | M16-S24-GWB M18 | 24 |
| |
| M16板前安装孔型插座-焊接式-5芯A口 | M16-S5A-GWB M18 | 5A |
| |
| M16板前安装孔型插座-焊接式-7芯A口 | M16-S7A-GWB M18 | 7A |
| |
| M16板前安装孔型插座-焊接式-14芯A口 | M16-S14A-GWB M18 | 14A |
|
机械参数
| 壳体材料： | 黄铜/锌合金度镍/黄铜镀镍 |
| 胶芯材料： | PA66 |
| 密封材料： | 环氧树脂/橡胶 |
| 插针材料： | 黄铜/磷铜镀金 |
| 成型材料： | TPU/PVC |
| 接线范围： | PG7:4~6mm; PG9:6~8mm |
| 接触阻抗： | ≤5 mΩ |
| 插拔次数： | ≥500 次 |
| 适用温度： | -25℃ ~ +80℃ |
| 防护等级： | IP65/IP67 |
| 执行标准： | IEC 61076-2-106-2012 |
电气参数
| 产品名称 | 产品型号 | 芯数 | 3D下载 | 2D下载 |
| M16板前安装孔型插座-焊接式-2芯 | M16-S2-GWB M18 | 2 |
| |
| M16板前安装孔型插座-焊接式-3芯 | M16-S3-GWB M18 | 3 |
| |
| M16板前安装孔型插座-焊接式-4芯 | M16-S4-GWB M18 | 4 |
| |
| M16板前安装孔型插座-焊接式-5芯 | M16-S5-GWB M18 | 5 |
| |
| M16板前安装孔型插座-焊接式-6芯 | M16-S6-GWB M18 | 6 |
| |
| M16板前安装孔型插座-焊接式-7芯 | M16-S7-GWB M18 | 7 |
| |
| M16板前安装孔型插座-焊接式-8芯 | M16-S8-GWB M18 | 8 |
| |
| M16板前安装孔型插座-焊接式-12芯 | M16-S12-GWB M18 | 12 |
| |
| M16板前安装孔型插座-焊接式-14芯 | M16-S14-GWB M18 | 14 |
| |
| M16板前安装孔型插座-焊接式-16芯 | M16-S16-GWB M18 | 16 |
| |
| M16板前安装孔型插座-焊接式-19芯 | M16-S19-GWB M18 | 19 |
| |
| M16板前安装孔型插座-焊接式-24芯 | M16-S24-GWB M18 | 24 |
| |
| M16板前安装孔型插座-焊接式-5芯A口 | M16-S5A-GWB M18 | 5A |
| |
| M16板前安装孔型插座-焊接式-7芯A口 | M16-S7A-GWB M18 | 7A |
| |
| M16板前安装孔型插座-焊接式-14芯A口 | M16-S14A-GWB M18 | 14A |
|

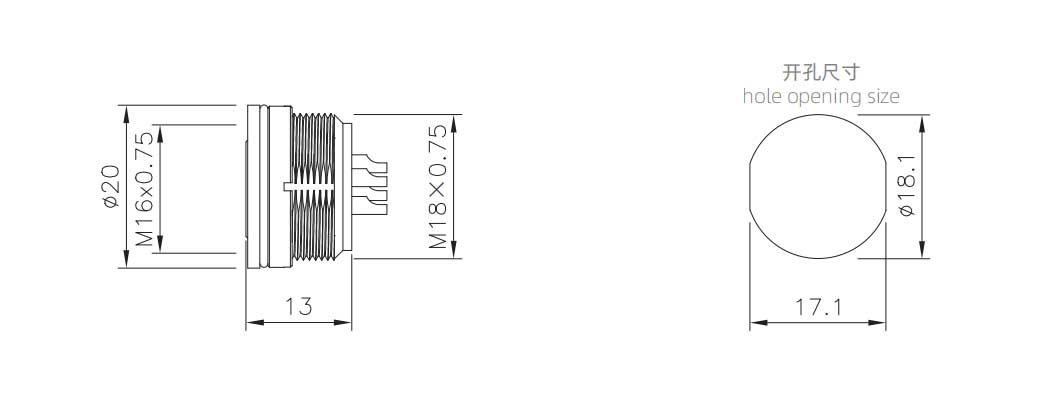

尺寸图
