M12连接器技术是一种广泛应用于工业自动化、机械设备、交通运输等领域的连接技术。对于传感器和执行器应用，带 A 编码的 M12 圆形连接器是首选。无论是传输信号、数据还是电力，M12 连接器作为设备联网的接口都已成为不可或缺的接口。
M12 圆形连接器已成为工业插头连接的通用标准。许多制造商都提供这种紧凑的标准化接口，这使得它对从信号和数据传输到电力传输的工业应用具有吸引力。坚固、机械且耐环境的 M12 连接器以锁定螺纹的标称直径为 12 mm 而得名。M12 连接器的广泛应用范围体现在符合相应应用领域标准 （DIN EN 61076-2-xxx） 的机械编码（针对特定应用的独特外壳机械轮廓）的数量上。

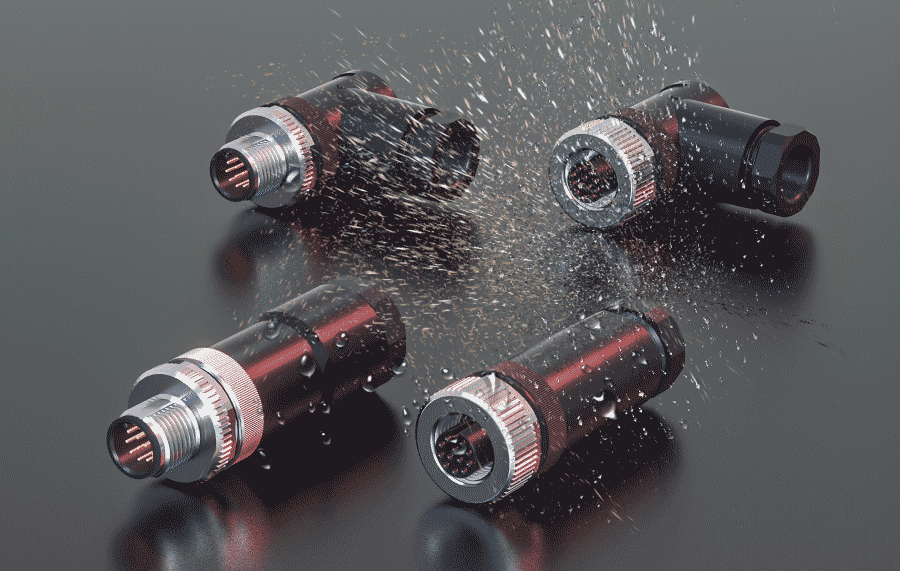

灰尘和液体不会损坏 M12-A 圆形连接器。连接器符合 IP67 和 IP68 防护等级，适用于恶劣环境。
电气特性
支持标准电源：A编码的M12连接器支持标准的24VDC直流电源，满足工业自动化系统中对直流电源的需求。
兼容多种信号接口：除了直流电源外，A编码的M12连接器还兼容多种传感器信号接口，如CANopen、DeviceNet、CC-Link等总线系统。这使得它能够在不同的工业自动化系统中得到广泛应用。
编码与引脚
M12连接器有多种编码方式，如A、D、L、X、S等，每个编码都有不同数量的可用触点。常用的M12连接器引脚数量包括3、4、5、8或12个。引脚的数量取决于各种要求，例如传感器和电源应用需要3和4个引脚，而Profinet和以太网应用需要4和8个引脚，现场总线、CAN 总线和 DeviceNet 通常需要 4 个和 5 个引脚。需要 12 个引脚才能进行复杂的信号传输。表 1 概述了物理级别所需的协议和连接器引脚数量。

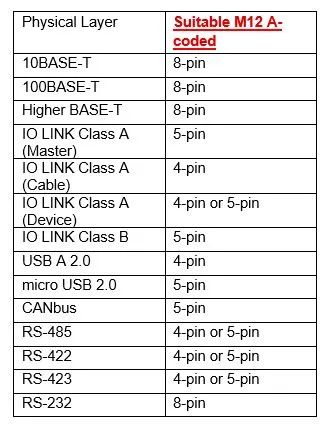

表 1：M12-A 编码的物理层概述。CAZN提供带 M12-A 编码的圆形连接器，带 4、5 或 8 针。
M12连接器 A编码精密的连接系统

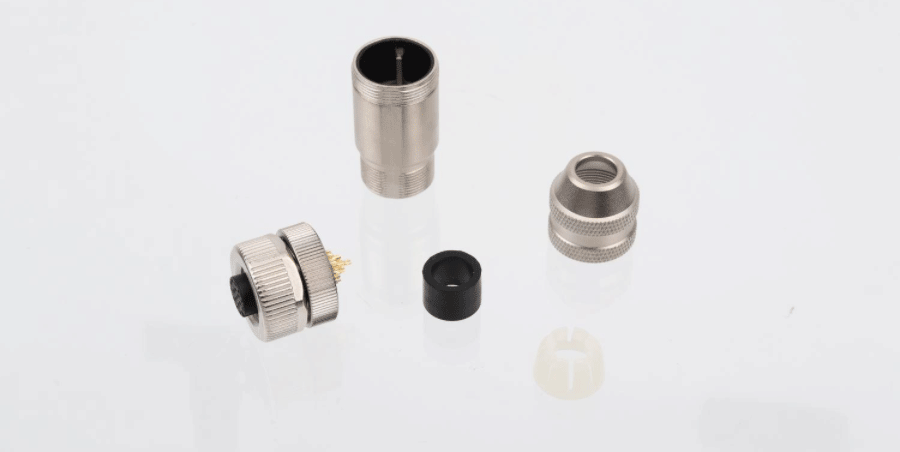

M12连接器A编码精密的连接系统采用M12螺纹锁紧方式，并遵循A型编码标准。其外壳直径约为12毫米，通过螺纹方式锁紧，能够提供牢固的连接，防止在振动或冲击环境下松动或脱落。A型编码规定了连接器的针脚排列、数量以及屏蔽方式等，确保连接器的性能和可靠性。所有 M12 连接器均提供 IP67 或 IP68 的最低保护，防止灰尘、污垢和水进入。大多数M12连接器A编码都提供屏蔽保护，以减少电磁干扰和射频干扰（EMI/RFI）。这确保了数据传输的稳定性和可靠性，特别是在高噪声环境中。应用领域于工业自动化中的传感器和执行器连接、机器人的关节和控制系统连接、交通运输中的信号传输和控制器连接、医疗设备中的监测和控制连接以及军工设备中的通信和控制系统连接等。
确保可靠的以太网通信
M12连接器与以太网通信之间存在着密切的关系，特别是在工业自动化和网络通信领域。传感器和执行器应用依赖于通过电缆快速、无差错地传输数字信号。其基础是双绞线以太网 （EOTP），它被认为是以太网最重要的物理层之一。它是 EtherCAT、EtherNet/IP、Profinet、CC-Link IE、Powerlink、Sercos III 和 Modbus TCP 协议的基础。

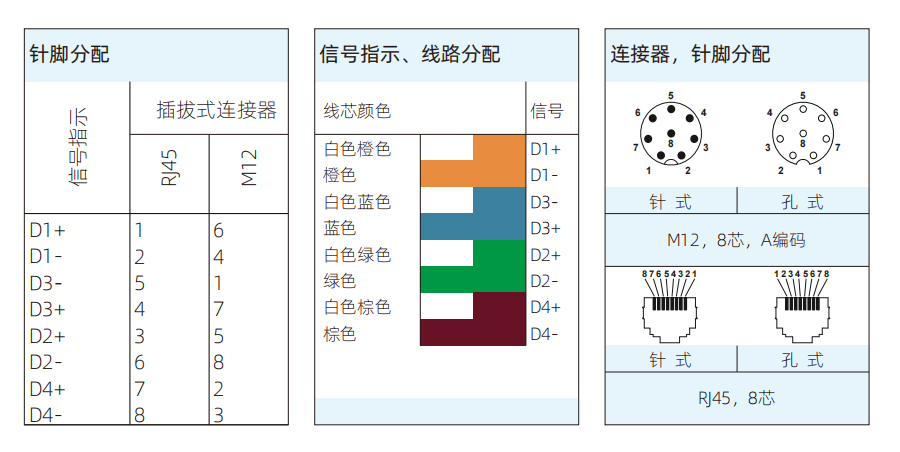

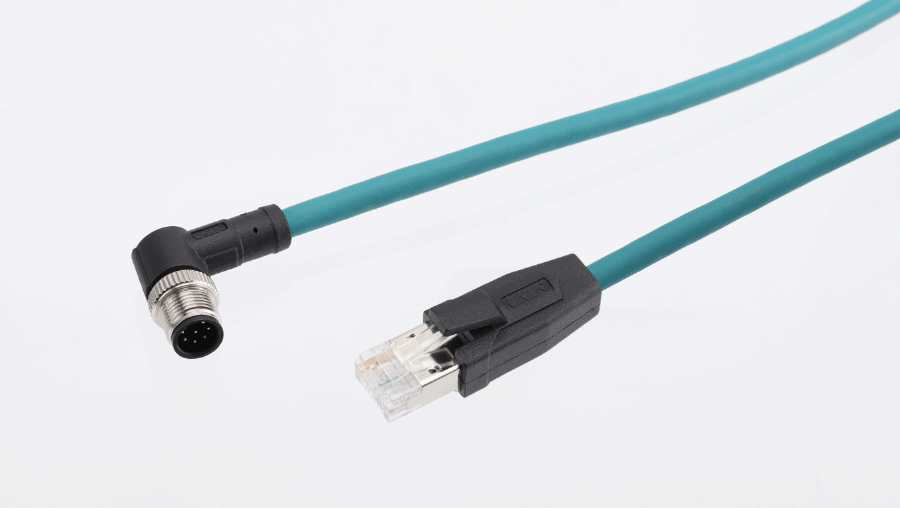

上图显示了使用 M12 A 编码圆形连接器为 RJ45（8Pin）布线时的推荐分配。
另一方面，当将 M12 A 编码圆形连接器与 M12 A 编码圆形连接器接线时，建议使用上图所示的引脚分配。
应用广泛
这绝不是坚固的 M12-A 圆形连接器应用范围的终点。例如，IO-Link 通信系统可用于将智能传感器和执行器巧妙地连接到符合 IEC 61131-9 的自动化系统——使用连接到三芯或五芯 20 米电缆的 5 针 A 编码 M12 圆形连接器。三线电缆上的连接称为“A 类”，连接到五线电缆的连接称为“B 类”。设备连接可以是固定电缆或 4 针或 5 针 M12 A 编码，具体取决于所需的交叉兼容性。
M12-A 还可以处理 USB 连接。对于 USB 2.0 版，它既可以用作电源，也可以用作高速数据总线。M12-A 圆形连接器适用于制造坚固的 USB 电缆组件。在 USB 2.0 的电缆组件中，必须考虑用于 V-bus 和 GND 的两个电源连接，以及用于 USB 信号的差分阻抗为 90 欧姆的双绞线。如果连接是 mini 或 micro-USB 插头，则 ID 引脚可以这样连接到五针 M12 A 编码圆形插头上。连接器用电缆的屏蔽编织层屏蔽。USB 电缆的长度通常在 1 m 到 3 m 之间。

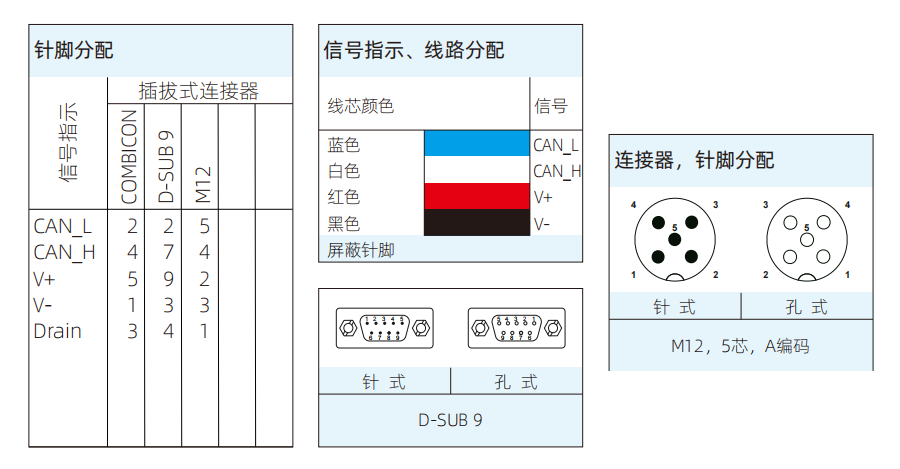

M12 连接技术非常适合作为工业总线系统的中间链路，特别是 CANbus、RS-485、Profibus 以及物理层 RS-422、RS-423 和 RS-232。虽然 CANbus 最初是为与小型 D-SUB 连接器一起使用而设计的，但五针 M12-A 编码圆形连接器是 CANbus 的常用接口。只有连接到引脚 4 和 5 的 CAN_H 和 CAN_L 信号对是必需的。在此配置中，设备可以供电。标称阻抗为 120 欧姆的双绞线对用于电气传输。
RS-485 物理层通常用于工业协议 Modbus、OSDP、SSCP、SCSI-2、SCSI-3、Profibus、Nanoréseau、DMX 512 和 AES 3。下图显示了 A 编码电缆的典型 RS-485 引脚分配。
RS-485 接口的 5 针 M12-A 编码插座的引脚分配。

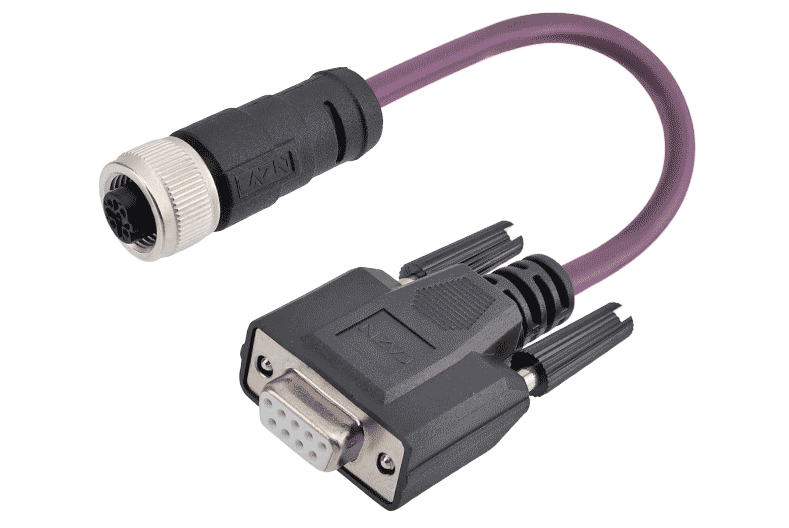

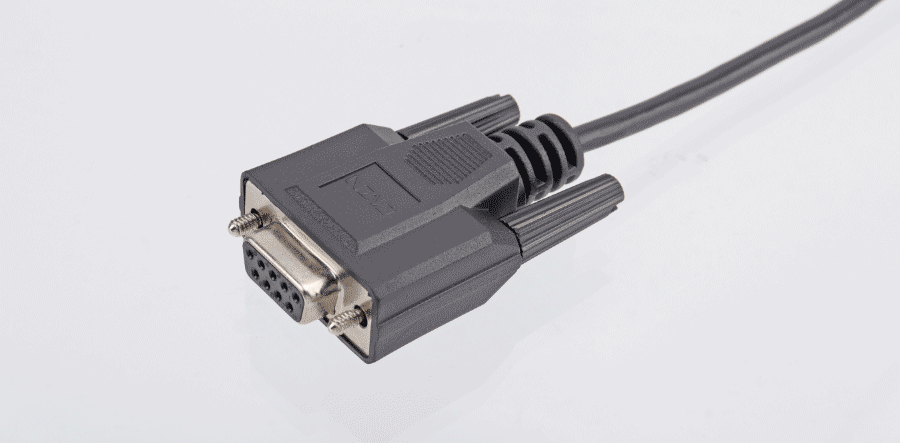

D-SUB连接器常用于串行和并行接口，如RS-232、RS-422、RS-485和Centronics并行接口等。它也用于连接打印机、扫描仪、监视器等外围设备。
Profibus 支持分散的概念。Profibus 可以使用模块化原理适应不同的应用，这一事实也使该技术在生产自动化和过程工业中具有吸引力。M12 连接技术在这里是必不可少的。A 编码变体用于电源，而 B 编码圆形连接器则专门用于 Profibus 信号传输。

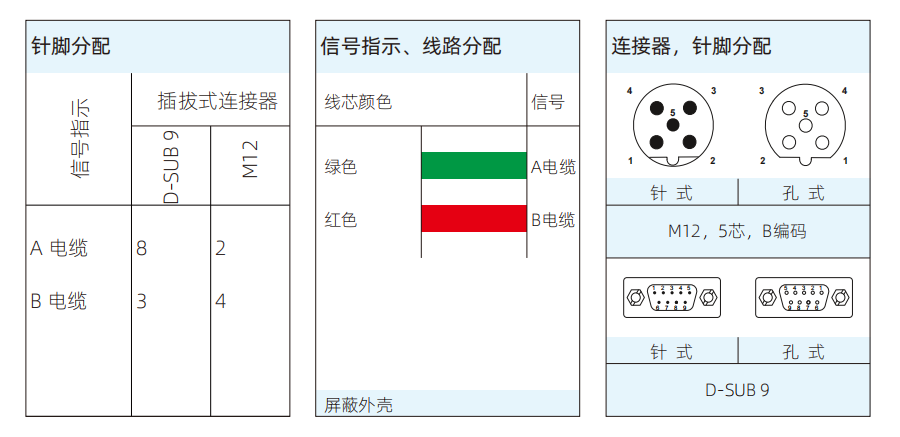

Profibus 外围设备供电的 5 针 M12-B 编码插座的引脚分配。
使用 M12-A 圆形连接器的其他工业总线系统包括 RS-411、RS-423 和 RS-232。接线主要取决于所需的信号、电源和所需的接地。
